Устройство для измерения подвижек припайного льда на поверхности водоема

Устройство для измерения подвижек припайного льда на поверхности водоема

Иллюстрации

Показать все

Реферат



Изобретение относится к области измерительной техники. Целью изобретения является уменьшение трудоемкости измерения за счет обеспечения возможности расположения троса над льдом. Устройство содержит якорь 1, устанавливаемый на дно 2 водоема под центральной лункой 3, две опорные рамы 5 и 6 со шкивами 7 и 8 и отчетными узлами 11 и 12, устанавливаемыми над боковыми лунками 9 и 10, дополнительную опорную раму 13 с третьим 14 и четвертым 15 шкивами, устанавливаемые над центральной лункой 3, пятый шкив 16 размещен на якоре 1, а трос 17 перекинут через все шкивы. При вертикальных подвижках льда шкивы 7 и 8 поворачиваются в противоположных направлениях и вычитание сигналов с отсчетных узлов 11 и 12 дает результат, пропорциональный величине перемещения, при горизонтальных подвижках шкивы 7 и 8 поворачиваются в одном направлении, и их суммирование дает результат, пропорциональный величине перемещения. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ш4 GОI В 500

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4й

Н

СЬ

М

С0

1Я

8 1g

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4247590/25-28 (22) 19.05.87 (46) 30:04.89. Бюл. № 16 (71) Ленинградский гидрометеорологический институт (72) И. А. Степанюк (53) 531.717 (088.8) (56) Авторское свидетельство СССР № 1249300, кл. G 01 В 5/00, 1985. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ПОДВИЖЕК ПРИПАЙНОГО ЛЬДА НА

ПОВЕРХНОСТИ ВОДОЕМА (57) Изобретение относится к области измерительной техники. Целью изобретения является уменьшение трудоемкости измерения за счет обеспечения возможности расположения троса над льдом. Устройство содер.ЯО» 1476302 А 1 жит якорь 1, устанавливаемый на дно 2 водоема под центральной лункой 3, две опорные рамы 5 и 6 со шкивами 7 и 8 и отсчетными узлами 11 и 12, устанавливаемыми над боковыми лунками 9 и 10, дополнительную опорную раму 13 с третьим 14 и четвертым

15 шкивами, устанавливаемые над центральной лункой 3, пятый шкив 16 размещен на якоре 1, а трос 17 перекинут через все шкивы. При вертикальных подвижках льда шкивы 7 и 8 поворачиваются в противоположных направлениях и вычитание сигналов с отсчетных узлов 11 и 12 дает результат, пропорциональный величине перемещения, при горизонтальных подвижках шкивы 7 и 8 поворачиваются в одном направлении, и их суммирование дает результат, пропорциональный величине перемещения. 1 ил.

1476302

Формула изобретения

Составитель И. Ефимов

Редактор М. Келемеш Техред И. Верес Корректор В. Гирняк

Заказ 2113/41 Тираж 684 Подписное

ВНИИГ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «11атент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к измерительной технике и может быть использовано для измерения термических и динамических подвижек припайного льда водоемов.

Цель изобретения — уменьшение трудоем- 5 кости измерения за счет обеспечения возможности расположения троса над льдом.

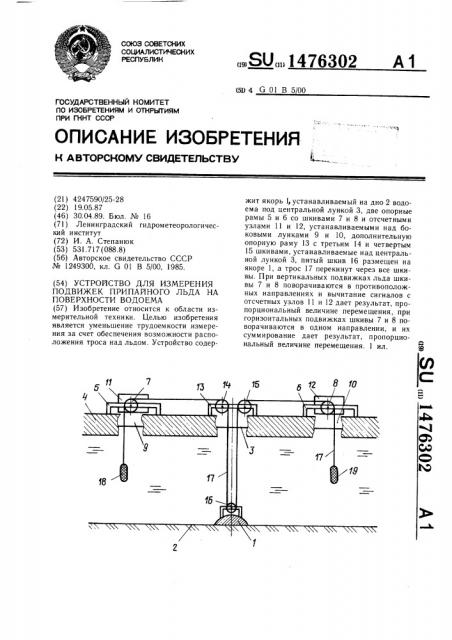

На чертеже изображена схема предложенного устройства.

Устройство содержит якорь 1, предназ- 10 наченный для установки на дно 2 водоема под центральной лункой 3, выполняемой в припайном льду 4. Две опорные рамы 5 и 6 со шкивами 7 и 8 предназначены для установки на лед 4 над боковыми лунками 9 и IO, располагаемыми на одной линии с центральной лункой 3, а отсчетные узлы 11 и 12 соединены со шкивами 7 и 8. Над центральной лункой 3 устанавливается дополнительная опорная рама 13, на которой размещены третий и четвертый шкивы 14, 15. Пятый 20 шкив 16 размещен на якоре 1, а третий и четвертый шкивы 14 и 15 расположены на одинаковом расстоянии от плоскости симметрии пятого шкива 16. Средство вращения шкивов выполнено в виде троса 17, перекинутого через шкивы 7, 14, 16, 15 и 8, и закрепленных на концах троса 17 противовесов 18 и 19 с одинаковой массой. Под действием противовесов 18 и 19 трос 17 постоянно натянут.

Устройство работает следующим образом.

При подвижках льда одновременно перемещаются шкивы 7, 14 и 15. В результате их взаимодействия с тросом 17 обеспечивается перемещение с последним. При вертикальHblx подвижках льда повороты шкивов 7 35 и 8 происходят в противоположных направлениях, а суммирование сигналов, полученных в отсчетных узлах 11 и 12 с учетом их знаков, дает результат, соответствующий исходному значению. Вычитание этих сигналов с учетом знаков дает результат, пропорциональный величине вертикального перемещения льда. При горизонтальных подвижках льда шкивы 7 и 8 поворачиваются в одном и том же направлении, в этом случае сигналы в отсчетных узлах 11 и 12 одинаковы по знаку, и их суммирование дает результат, пропорциональный величине перемещения, а вычитание — результат, соответствующий исходному значению.

При использовании предлагаемого устройства отсутствует необходимость прорезания во льду соединительных каналов между лунками, что уменьшает трудоемкость процесса измерения.

Устройство для измерения подвижек припайного льда на поверхности водоема, содержащее якорь, предназначенный для установки на дне водоема, две опорные рамы со шкивами, предназначенные для установки на лед, и соединенные со шкивами соответствующие отсчетные узлы, а также средство вращения шкивов, отличающееся тем, что, с целью уменьшения трудоемкости измерения за счет обеспечения возможности расположения троса над льдом, оно снабжено тремя дополнительными ш ки вам и и предназ на— ченной для установки на лед дополнительной опорной рамой, на которой размещены третий и четвертый шкивы, пятый шкив размешен на якоре, третий и четвертый шкивы расположены на одинаковом расстоянии от плоскости симметрии пятого шкива, а средство вращения шкивов выполнено в виде перекинутого через все шкивы троса и противовесов, закрепленных на его концах.
