Устройство для резонансных испытаний изделий с многорезонансной характеристикой

Устройство для резонансных испытаний изделий с многорезонансной характеристикой

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю изделий по резонансным частотам. Цель изобретения - повышение производительности испытаний за счет автоматического прекращения автоподстройки частоты после измерения собственной частоты изделия, соответствующей заданной форме колебаний. Цель достигается за счет введения в устройство последовательного регистра 12, входы записи которого соединены с выходом второго компаратора 10, логического элемента ИЛИ-НЕ 13, один из входов которого подключен к выходу компаратора 10, а выход - к установочному входу счетного триггера 8, выключателей 14, 15, 16, через которые остальные входы элемента ИЛИ-НЕ соединены с соответствующими выходами регистра, и частотомера 17. Вход запуска частотомера соединен с выходом счетчика 7 импульсов, измерительный вход - с выходом задающего генератора 1, а информационный выход - со счетным входом триггера 8. Выход триггера 8 соединен с управляющим входом исполнительного элемента 5, управляющего разверткой частоты задающего генератора 1. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ц114 G 01 М 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 3545885/25-28 (22) 20.01.83 (46) 30.04.89. Бюл. № 16 (71) Ленинградский электротехнический институт им. В. И. Ульянова (Ленина) и Всесоюзный научно-исследовательский институт абразивов и шлифования (72) В. А. Андреев, А. С. Антощенков, В. П. Большаков, Б. А. Глаговский, И. Б. Московенко и А. Л. Хант (53) 620.178.5 (088.8) (56) Авторское свидетельство СССР

¹ 945707, кл. G 01 М 7/00, 1980.

Авторское свидетельство СССР № 1019251, кл. G 01 М 7/00, 1982. (54) УСТРОЙСТВО ДЛЯ РЕЗОНАНСНЫХ

ИСПЫТАНИЙ ИЗДЕЛИЙ С МНОГОРЕЗОНАНСНОЙ ХАРАКТЕРИСТИКОЙ (57) Изобретение относится к неразрушающему контролю изделий по резонансным частотам. Цель изобретения — повышение производительности испытаний за счет ав„„SU„„1476336 A 1 томатического прекращения автоподстройки частоты после измерения собственной частоты изделия, соответствующей заданной форме колебаний. Цель достигается за счет введения в устройство последовательного регистра 12, входы записи которого соединены с выходом второго компаратора 10, логического элемента ИЛИ вЂ 13, один из входов которого подключен к выходу компаратора 10, а выход — к установочному входу счетного триггера 8, выключателей

14 — 16, через которые остальные входы элемента ИЛИ вЂ” НЕ соединены с соответствующими выходами регистра, и частотомера 17.

Вход запуска частотомера соединен с выходом счетчика 7 импульсов, измерительный вход — с выходом задающего генератора 1, а информационный выход — со счетным входом триггера 8. Выход триггера 8 соединен с управляющим входом исполнительного элемента 5, управляющего разверткой частоты задающего генератора 1. 1 ил.

1476336

Изобретение относится к виброиспытательной технике и может быть использовано для неразрушающего контроля физикомеханических свойств изделий.

Цель изобретения — повышение производительности испытаний за счет автоматического прекращения автоподстройки частоты после измерения собственной частоты изделия, соответствующей заданной форме собственных колебаний.

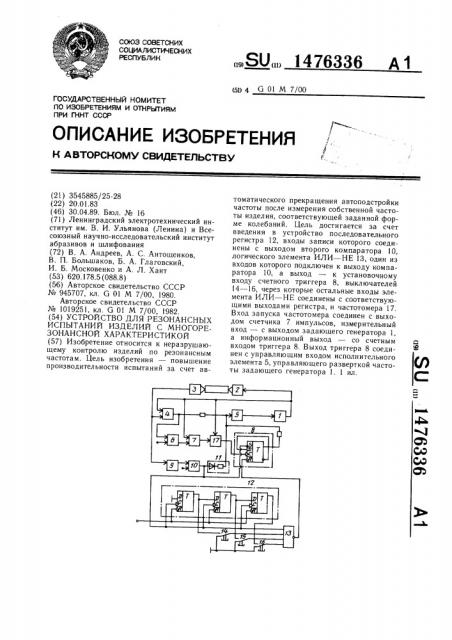

На чертеже приведена блок-схема устройства.

Устройство содержит управляемый по частоте задающий генератор 1, соединенный с его выходом вибровозбудитель 2, последовательно соединенные виброизмерительный преобразователь 3, фазовый детектор 4, второй вход которого подключен к выходу задающего генератора 1, и исполнительный, элемент 5, выход которого соединен с управляюшим входом задающего генератора 1, первый компаратор 6, вход которого подключен к выходу фазового детектора 4, счетчик 7 импульсов, вход запуска которого подключен к выходу первого компаратора 6, а счетный вход — к выходу задающего генератора 1, счетный триггер 8, выход которого соединен с управляющим входом исполнительного элемента 5, последовательно включенные между выходом виброизмерительного преобразователя 3 и входом исполнительного элемента 5 амплитудный детектор 9, второй компаратор 10, с выходом которого соединен S-вход триггера 8, и согласующую цепь 11, последовательный регистр 12, входы разрешения записи которого соединены с выходом второго компаратора 10, логический элемент

ИЛИ вЂ 13, один из входов которого подключен к выходу второго компаратора 10, а выход — к R-входу счетного триггера 8, первый 14, второй 15 и третий 16 ключи, через которые остальные входы элемента

ИЛИ вЂ” HE 13 соединены с соответствующими выходами последовательного регистра 12, и частотомер 17, вход запуска которого соединен с выходом счетчика 7 импульсов, измерительный вход — с выходом задающего генератора 1, а выход — со счетным входом триггера 8.

Устройство работает следующим образом.

При включении устройства в состояние

«О» устанавливается триггер 8. Задающий генератор 1 вырабатывает испытательный сигнал, частота которого определяется начальной уставкой и величиной сигнала, поступающего с выхода исполнительного элемента 5. Выходной сигнал генератора 1 через вибровозбудитель 2 возбуждает колебания испытуемого изделия. С виброизмерительного преобразователя 3 сигнал поступает на первый вход фазового детектора 4.

На выходе фазового детектора 4 образуется сигнал, пропорциональный по величине разности фаз сигналов, поступающих на вхо5

10 l5

55 ды фазового детектора. Полярность выходного напряжения фазового детектора 4 зависит от отставания или опережения по фазе периодических сигналов с виброизмерительного преобразователя 3 относительно исполнительного сигнала с задающего генератора. Подача выходного сигнала положительной полярности фазового детектора 4 на первый управляюший вход исполнительного элемента 2 приводит к нарастанию сигнала на его выходе.

На выходе амплитудного детектора 9 получается сигнал положительной полярности, уровень которого пропорционален амплитуде входного сигнала. На выходе компаратора 10 формируется сигнал, зависяший от величины амплитуды колебания испытуемого объекта. Если амплитуда колебаний испытуемого объекта меньше наперед заданной величины, то на выходе компаратора 10 формируется сигнал положительной полярности, прикладываемый через согласуюшую цепь 11 на вход исполнительного элемента 5, что вызывает дополнительное нарастание сигнала на его выходе. При этом с большей скоростью увеличивается частота испытательного сигнала управляемого генератора 1. Скорость развертки частоты уменьшается вблизи частоты, когда на выходе компаратора 10 сигнал станет отрицательной полярности.

В дальнейшем уменьшается фазовый сдвиг между сигналами, постунающими на входы фазового детектора 4. Около резонансной частоты, когда сигнал на выходе фазового детектора 4 оказывается меньше заданного сигнала ошибки, срабатывает первый компаратор 6 и уровень «1» приложится к запускающему входу счетчика 7 импульсов.

Счетчик 7 подсчитывает импульсы, поступаюшие с выхода генератора 1, и по прошествии заданного числа импульсов, соответствующего заданному числу колебаний испытуемого объекта на резонансной частоте, на выходе счетчика 7 формируется сигнал запуска частотомера 17. Режим фазовой автоподстройки будет завершен на частоте, заданной включением одного из ключей

14 — 16 путем подачи импульса с соответствующего выхода регистра 12 через элемент ИЛИ вЂ” НЕ 13 íà R-вход триггера 8, на выходе которого установится уровень «О» вне зависимости от сигнала на его счетном входе.

Таким образом устройство позволяет производить виброиспытания изделий с многорезонансной характеристикой на заранее заданной по порядку в спектре частоте, обеспечивая быстрое прохождение предыдущих резонансных частот, что позволяет повысить производительность виброиспытаний.

Формула изобретения

Устройство для резонансных испытаний изделий с многорезонансной характеристикой, содержащее управляемыЙ по частоте

1476336

Составитель В. Николаев

Редактор М. Келемеш Техред И. Верес Корректор Л. Патай

Заказ 2116/43 Тираж 790 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 задающий генератор, соединенный с его выходом вибровозбудитель, последовательно соединенные виброизмерительный преобразователь, фазовый детектор, второй вход которого подключен к выходу задающего генератора, и исполнительный элемент, выход которого соединен с . управляющим входом задающего генератора, первый компаратор, вход которого подключен к выходу фазового детектора, счетчик импульсов, вход запуска которого подключен к выходу первого компаратора, а счетный вход — к выходу задающего генератора, счетный триггер, выход которого соединен с управляющим входом исполнительного элемента, и последовательно включенные между выходом виброизмерительного преобразователя и входом исполнительного элемента амплитудный детектор, второй компаратор, а выходом которого соединен один из установочных входов счетного триггера, и согласующую цепь, отличающееся тем, что, с целью повышения производительности испытаний за счет автоматического прекращения автоподстройки частоты после измерения собственной частоты изделия, соответствующей заданной форме собственных колебаний, оно снабжено последовательным регистром, входы записи которого соединены с выходом второго компаратора, логическим элементом ИЛИ вЂ” НЕ, один из

1О входов которого подключен к выходу второго компаратора, а выход — к второму установочному входу счетного триггера, выключателями, через которые остальные входы элемента ИЛИ вЂ” НЕ соединены с соответствующими выходами последовательного регистра, и частотомером, вход запуска которого. соединен с выходом счетчика импульсов, измерительный вход — с выходом задающего генератора, а информационный выход — со счетным входом триггера.
