Реферат



Изобретение относится к технике СВЧ. Цель изобретения - снижение потерь и повышение КПД суммирования при упрощении электрической перестройки. При подаче напряжения смещения на генераторные диоды 3 в генераторе возникают автоколебания, частота которых определяется колебательной системой, сформированной микрополосковыми шлейфами 2 с варикондами 4 и 6, которые регулируют электрическую длину шлейфов 2 в зависимости от величины подводимого электрического смещения. Выбор требуемой электрической длины между точками подключения шлейфов 2 к отрезку 1 микрополосковой линии обеспечивается варикондами 5, управляемыми регулируемым источником смещения. 2 ил.

COfO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я0„„1476594

m1 1 Н 03 В 7/14

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 2

Фиг. 7

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4230672/24-09 (22) 14.04,87 (46) 30.04.89. Вне. К - 16 (71) Научно-исследовательский институт механики и физики при Саратовском Государственном университете .им, Н.Г.Чернышевского (72) А.А.Мостовой и А.А.Никитин (53) 621.373(088.8) (56) Заявка Японии 1" 60-11843, кл, Н О! P 1/10, 5/12, опублик ° 1985.

Полупроводниковые приборы в схемах СВЧ/Под ред. В.С.Эткина. N.:

Мир, 1979, с. 287, рис. 5-47. (54) ГЕНВРАтОР (57) Изобретение относится к технике

СВЧ. Цель изобретения — снижение потерь и повышение КПЦ суммирования прп упрощении электрической»eðåñòðîÃки.

При подаче напряжения смещения на генераторные диоды 3 в генераторе возникают автоколебания, частота которых определяется колебательной системой, сформированной микрополосковыми шлейфами 2 с варикондами 4 и

6, которые регулируют электрическую длину шлейфов 2 в зависимости от величины подводимого электрического смещения. Выбор требуе:1ой электриФ ческой длины между тачками подкл)уче-. ния шлейфов 2 к отрезку 1 микрополосковой линии обеспечи> ается варикондами 5, управляемыми регулируемым источником смешения. 2 ил.

1476594

Ф о р м у л а и з о б р е т е н и я

@из.

Составитель В.Геворкян

Техред А.Кравчук Корректор И.КУска

Редактор М.Недолуженко

Заказ 2167/.56 Тираж 885 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101

Изобретение относится к технике

СВЧ и предназначено для создания полупроводниковых генераторов в коротковолновой части СВЧ диапазона.

Пель изобретения — снижение по- 5 терь, повышение КПД суммирования при упрощении электрической перестройки.

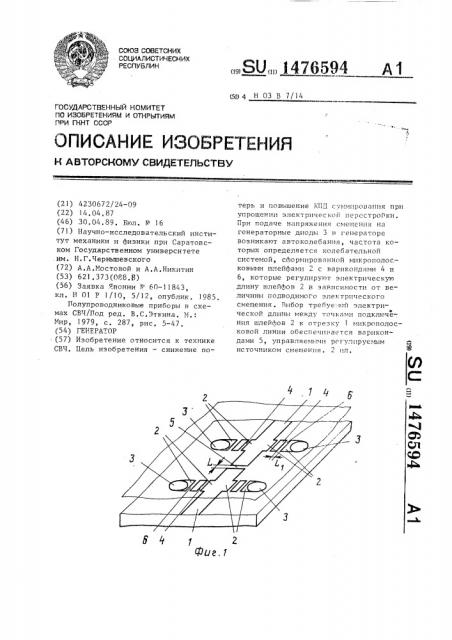

На фиг. 1 представлен". конструкция генератора; на фиг. 2 — его топология, 10

Генератор содержит отрезок l мпкрополосковой линии, микрополосковые шлейфы 2 генераторные диоды 3 упУ Э равляющие элементы — первые вариконды 4, вторые вариконды 5 и третьи вариконды 6, которые выполнены плоскими и регулируются источниками электрического смещения (не указаны) через фильтры цепей питания, в качестве. которых могут быть использованы электрические изолированные штыри, подключенные к проводникам участков отрезка 1 микрополосковой линии и

25 шлейфо в 2.

Генератор работает следующим образом.

При подаче напряжения смещения на генераторные диоды 3 в генераторе возникают автоколебания, частота

30 которых определяется колебательной системой, сформированной микрополосковыми шлейфами 2 с первыми и третьими варикондами 4 и 6, которые регулируют электрическую длину микрополос- 35 ковых шлейфов 2 в зависимости от величины подводимого электрического смещения, Выбор требуемой электрической длины между точками подключения микрополосковых шлейфов 2 к отрезку микрополосковой линии 1 обеспечивается вторыми варикондами 5, управляемыми регулируемым источником электрического смещения, Генератор, содержащий отрезок микрополосковой линии, к которому подсоединены одними из концов. микрополосковые шлейфы, другие концы которых подключены к генераторным диодам, при этом в проводниках микрополосковых шлейфов выполнены разрывы, в которые включены первые управляющие элементы, регулируемые источниками электрического смещения, о т л и— ч а ю шийся тем, что, с целью снижения потерь, повышения КПД суммирования при упрощении электрической перестройки, первые управляющие элементы выполнены в виде первых варикондов, выполненных плоскими,дополнительно введены вторые и третьи вариконды, которые включены соответственно в разрывы, которые выполнены в проводнике отрезка микрополосковой линии на участках между точками подключения микрополосковых шлейфов и в проводниках микрополосковых шлейфов на участках между первыми варикондами и генераторными диодами, при этом вторые и третьи вариконды подключены к регулируемому источнику электрического смещения и выполнены плоскими,
