№ 147716

Класс 27Ь, 17

СССР

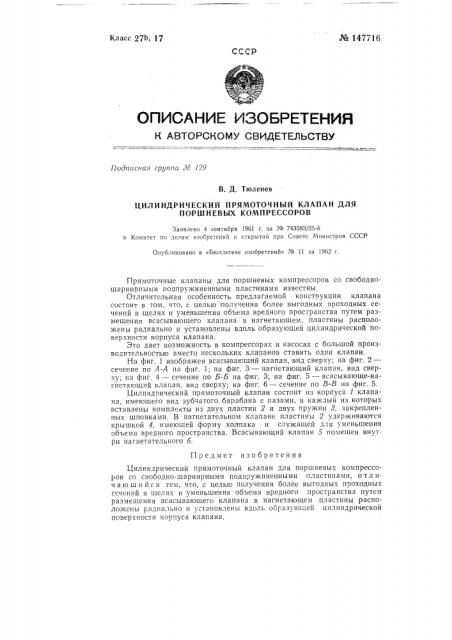

0ПИСАНИЕ NSQEPETEHNR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11одпискал группа Л 129

В. Д, Тюленев

ЦИЛИНДРИЧЕСКИЙ ПРЯМОТОЧНЫЙ КЛАПАН ДЛЯ

ПОРШНЕВЪ|Х КОМПРЕССОРОВ

Заявлено 4 сентября 1961 г. за ¹ 743583/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» M 11 за 1962 г.

Прямоточные клапаны для поршневых компрессоров со свободношарнирными подпружиненными пластинами известны.

Отличительная особенность предлагаемой конструкции клапана состоит в том, что, с целью получения более выгодных проходных сечений в щелях и уменьшения объема вредного пространства путем размещения всасывающего клапана в нагнетающем, пластины расположены радиально и установлены вдоль ооразующей цилиндрической поверхности корпуса клапана.

Это дает возможность в компрессорах и насосах с большой производительностью вместо нескольких клапанов ставить один клапан.

На фиг, 1 изображен всасывающий клапан, вид сверху; на фиг. 2— сечение по А-А на фиг. 1; на фиг. 3 — нагнетающий клапан, вид сверху; на фиг, 4 — сечение по Б-Б на фиг. 3; на фиг. 5 — всасывающе-нагнетающий клапан, вид сверху; на фиг, 6 — сечение по В-B на фиг, 5, Цилиндрический:прямоточный клапан состоит из корпуса 1 клапана, имеющего вид зубчатого, барабана с пазами, в каждый из которых вставлены комплекты из двух пластин 2 и двух пружин 8, закрепленных шпонками, В нагнетательном клапане пластины 2 удерживаются крышкой 4, имеющей форму колпака и служащей для уменьшения объема вредного пространства. Всасывающий клапан 5 помещен внутри нагнетательного б.

Предмет изобретения

Цилиндрический прямоточный клапан для поршневых компрессоров со свободно-шарнирными подпружиненными пластинами, отлича ю щи йся тем, что, с целью получения более выгодных проходных сечений в щелях и уменьшения объема вредного пространства путем размещения всасывающего клапана в нагнетающем пластины расположены радиально и установлены вдоль образующей цилиндрической поверхности корпуса клапана. № 147716
