Протез нижней конечности для детей

Протез нижней конечности для детей

Иллюстрации

Показать все

Реферат



Протез нижней конечности для детей обеспечивает точность моделирования и корректировку формы и размеров приемной гильзы в процессе роста ребенка. Протез включает стопу 4 со щиколоткой 3, армированные упругой шиной 2, а также приемную гильзу 1, выполненные в виде единого каркаса из термопластичного материала. В процессе ходьбы упругая шина 2 обеспечивает осуществление переката и заднего толчка. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1477401 А1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4183511/28-14 (.22) 21.0.1.8? (46) 07.05.89.Бюл. К - 17 (71) Центральный научно-исследовательский институт протезирования и протезостроения (72) Б.Г.Спивак. О.А.Ким и M.M,Äóñìóðàòîâ (53) 615.477.22:616-089.28(088.8) (56) Авторское свидетельство СССР

У 1212425, кл. А 61 F 2/60, 1986. (54) ПРОТЕЗ НИЖНЕЙ КОНЕЧНОСТИ ДЛЯ

ДЕТЕЙ (57) Протез нижней конечности для детей обеспечивает точность моделирования и корректировку формы и размеров приемной гильзы в процессе роста ребенка. Протез включает стопу, 4 со щиколоткой 3, армированные упругой шиной 2, а также приемную гильзу

1, выполненные в виде единого карка-, са из термопластичного материала °

В процессе ходьбы упругая шина 2 обеспечивает осуществление переката и заднего толчка. 2 ил.

1477401

Протез нижней конечности для детей, содержащий приемную гильзу с элементами крепления, щиколбтку и стопу, отличающийся тем, что, с целью обеспечения точности моделирования и корректировки формы и размеров приемной гильзы в процессе роста ребенка, в нем стопа, щиколотка и приемная гильза выполнены в виде единого каркаса из термопластичного материала, армированного упругой шиной в области щиколотки и стопы.

Bml

Составитель Н,Люкшин

Техред N.Лидык

Редактор С.Патрушева

Корректор Л.Пилипенко

Заказ 2185/8 Тираж 644 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Иэобретение относится к медицине и касается протезирования.

11елью изобретения является обеспечение точности моделирования и е корректировки формы и размеров приемной гильзы в процессе роста ребенка.

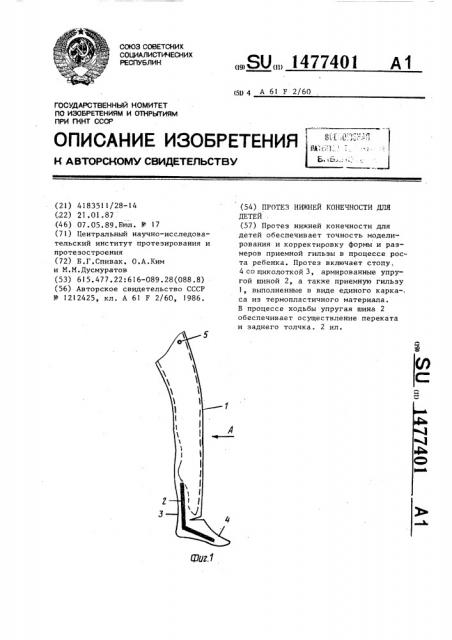

На фиг.l изображен протез, общий вид; на фиг.2 — вид А на фиг.l, Протез содержит жесткую заданной формы приемную гильзу 1, упругую шину 2, щиколотку 3 и стопу 4 из термопластичного материала, например "Поливика". В приемной гильзе l выполнено отверстие 5. Приемная гильза 1, щиколотка 3 и стопа 4 выполне-i ны в виде единого каркаса.

Протез используется следующим образом.

На искусственную стопу 4 протеза надевают обувь (не показана), а затем через отверстие 5 закрепляют протез тянкой к поясному креплению (не показано). Армированные упругой шиной 2 щиколотка 3 и стопа 4 обеспечивают возможность осуществления переката и заднего толчка при ходьбе.

Предлагаемый протез обеспечивает; срочное его изготовление (за 1-2 ч) в амбулаторных условиях; постоянство заданной формы приемной гильзы, изготовленной и отмоделированной непосредственно по конечности; одновременное формирование щиколотки и стопы вместе с приемной гильзой, позволяющее точно компенсировать, .в случае необходимости, укорочение нижней конечности; полный контакт приемной гильзы с культей или недоразвитой нижней конечностью; возможность подформовки приемной гильзы, 10 протеза в процессе роста конечности ребенка.

При этом армированные стопа и щиколотка придают протезу амортизационные свойства.

15 Предлагаемый протез позволяет сократить сроки реабилитации детей дошкольного возраста.

Формула изобретения
