Устройство для отделения древесной зелени от срубленных ветвей

Устройство для отделения древесной зелени от срубленных ветвей

Иллюстрации

Показать все

Реферат



Изобретение относится к лесной промышленности и может быть использовано при заготовке древесной зелени. Цель - повышение качества и производительности. На основании 1 наклонно установлен бункер 2, в нижней части которого смонтирован приводной ротор 4 с щетками 5 на наружной поверхности и выходной лоток 6, а в верхней - загрузочная воронка 8. В верхней части бункера имеется щелевое отверстие 9 с перегородкой 14 и заслонкой для регулирования величины воздушного напора, создаваемого ротором 4. При загрузке лесосечных отходов в воронку 8 последние падают на вращающийся ротор 4. При контакте отходов со щетками 5 ротора с последних снимается зелень и кора, которые возвратным потоком выносятся через отверстие 9 в приемное устройство, а более крупные фракции (сучья, ветви, мелки вершинки и подобные), соударяясь со стенками бункера, перемещаются к выходному лотку 6 и выносятся из бункера. При соударениях со стенками бункера с отходов дополнительно снимаются остатки коры и зелени. Перекрывая отверстие 9 заслонкой, создают различный напор в верхней части бункера и тем самым обеспечивают требуемое качество обработки, а за счет изменения угла наклона бункера - требуемую производительность. 3 ил.

„„80„„1477541 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (gg 4 В 27 L l/00, А 01 G 23/00

Щ pp q)p

ДАТ:, Е,:jj;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ.

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4274201/29-15 (22) 06.07.87 (46) 07.05.89. Бюл. № 17 (71) Уральский лесотехнический инс. титут им. Ленинского комсомола (72) А.А. Добрачев и А.И. Шведов (5-3) 631 . 361 . 5 (088. 8) (56) Авторское свидетельство СССР № 1191286, кл. В 27 1. 1/00, 1984.

Авторское свидетельство СССР № 852255, кл. А Ol G 23/00, 1980. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ДРЕВЕСНОЙ ЗЕЛЕНИ OT СРУБЛЕННЫХ ВЕТВЕЙ (57) Изобретение относится к лесной промьппленности и может быть HcIIoJIbso» вано при заготовке древесной зелени.

Цель — повышение качества и производительности. На основании 1 наклонно установлен бункер 2, в нижней части которого смонтирован приводной ротор

4 с щетками 5 на наружной поверхности и выходной лоток 6, а в верхней — загрузочная воронка 8. В верхней части бункера имеется щелевое отверстие 9 с перегородкой 14. и заслонкой для регулирования величины воздушного напора, создав аемог о ротором 4. При загрузке лесосечных отходов в воронку 8 последние подают на вращающийся ротор 4. При контакте отходов со щетками 5 ротора с посЛедних снимается зелень и кора, которые возвратным потоком выносятся через, отверстие 9 в приемное устройство, а б .- e крупные фракции (сучья, ветви, . кие вершинки и подобные). соударяясь со стенками бункера, перемещаются к выходному лотку 6 и выносятся из бункера. При соударениях со стенками бункера с отходов допол-. нительно снимаются остатки коры и зелени. Перекрывая отверстие 9 заслонкой, создают различный напор в верхней части бункера и тем самым обеспечивают требуемое качество обработки, а за счет изменения угла наклона бункера - требуемую произво ( дительность. 3 ил.

1477541

Изобретение относится к лесной йро промышленности и может быть использовано при заготовке древесной зелени.

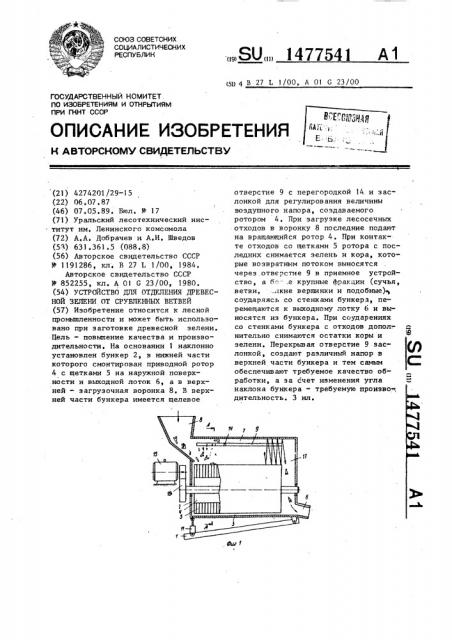

Цель изобретения — повышение качества и производительности, На фиг. показано устройство для отделения древесной зелени or срубленных ветвей, вид сбоку; на фиг.2— разрез А-А на фиг.I; на фиг.3 — разрез Б-Б на фиг.2.

Устройство содержит установленный на основании 1 бункер 2, в нижней части 3 которого размещен разделительный механизм в виде приводного

1 ротора 4 со щетками 5 на наружной поверхности и лоток 6 для выхода отработанных ветвей, а в верхней част ти 7 бункера размещена загрузочная воронка 8. Верхняя часть бункера выполнена с щелевым отверстием 9 для выхода зелени.и отделена от нижней части отбойным козырьком 10, длина которого не превышает длину ротора 4.

Бункер 2 смонтирован на основании 1 наклонно с возможностью измене35

55 ния угла наклона посредством силового гидроцилиндра 11. Перед лотком 6 закреплен косой упор 12 для ориентирования выхода веток к лотку 6. Щелевое отверстие 9 имеет заслонку 13 и перемещаемую вдоль отверстия 9 г ерегородку 14. Для привода ротора 4 предназначен, например, электродвигатель 15 и кинематическая передача 16.

Устройство работает следующим образом.

Лесосечные отходы (сучья,. ветви, вершинки деревьев и т.п.) подают в воронку 8 на вращающийся ротор 4.

При соударении со щетками 5 ротора с ветвей сбивается зелень и снимается кора. Древесным отходам сообщается кинетическая энергия ротора для последующих соударений с внутренней поверхностью бункера и эти отходы перемещаются к зазору 17, падают в нижнюю часть 3 бункера на косой упор 12 и, отразившись от него, попадают в лоток 6, Воздушный поток, создаваемый ротором, выносит через щелевое отверстие 9 из зоны обработки в приемное устройство (не показано) отделенную зелень, частички коры и древесины.

Фракционный состав древесной зелени

30 а также напор воздуха в зоне обработки можно изменять заслонкой 13. Так как в первый момент обработки отделяется практически вся древесная зелень, то, передвигая перегородку

14 в нужную позицию, можно получить разделение выдуваемой из щели готовой продукции на древесную зелень и древесно-корьевую массу, состоящую из частичек коры и древесины. Качество окорки и производительность установки регулируют загружаемым количеством сырья в единицу времени и углом наклона бункера 2.

Расположение зоны обработки над ротором обеспечивает при задаваемом угле наклона бункера необходимую интенсивность соударений и тем самым получение любой степени отделения древесины зелени и коры. Наличие направленного воздушного потока обеспечивает вынос из зоны обработки

ro тов ой продукции и разделение ее на древесную зелень и древесно-корьевую массу, а наличие зазора 17 между задней стенкой бункера и торцевой поверхностью ротора, а также выгрузочного устройства в виде косого упора и лотка обеспечивает выгрузку готовой продукции в виде окоренных ветвей. Загрузка отрезков не требует поштучной подачи и ориентации их в пространстве. Зто позволяет повысить количество, увеличить ассортимент и снизить себестоимость готовой продукции.

Формула изобретения

Устройство для отделения древесной зелени от срубленных ветвей, содержащее установленный на основании бункер, в нижней части которого размещены разделительный механизм в виде. приводного ротора со щетками на. наружной поверхности и лоток для выхода обработанных ветвей, а в верхней — загрузочная воронка, о т л и— ч а ю щ е е с я тем, что, с целью повышения качества и производительности, верхняя часть бункера выполнена с щелевым отверстием для выхода зелени и отделена от нижней отбойным козырьком, длина которого не превышает длину ротора, при этом бункер установлен на основании нак лонно °

147754 I

g)uz. Е
