Устройство для образования гнезд под электроустановочные приборы

Устройство для образования гнезд под электроустановочные приборы

Иллюстрации

Показать все

Реферат



Изобретение относится к производству бетонных и железобетонных изделий с гнездами под электроустановочные приборы и позволяет снизить трудоемкость монтажа скрытой электропроводки в изделии. Это достигается тем, что подвижная часть 1 корпуса снабжена закрепленным на ее наружном торце кронштейном 16 с ложементом 17 для размещения каналообразователя 18. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„80„„) 5 (51) 4 В 28 В 7/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

6

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1187996 (21) 4251763/29-33 (22) 27.05.87 (46) 07.05.89 ° Бкл. 1! - 17 (75) Г.Н. Захарченко (53) 69.057.53(088 ° 8) (56) Авторское свидетельство СССР

В 1187996, кл. В 28 В 7/16, 1984, (54) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ ГНЕЗД т1ОД ЭЛЕКТРОУСТАНОВОЧНЫЕ ПРИБОРЫ (57) Изобретение относится к производству бетонных и железобетонных изделий с гнездами пад электроустаноночные приборы и позволяет снизить трудоемкость монтажа скрытой электропроводки в изделии. Эта достигается тем, чта подвижная часть 1 корпуса снабжена закрепленным на ее наружном торце кронштейнам !6 с ложемен" том 17 для размещения каналообраэователя 18. 5 ил.

1477553

Изобретение относится к производству бетонных и железобетонных изделий с гнездами под электроустановочные приборы и является дополнительным к устройству по авт. св.N - 1187996

Цель изобретения — снижение трудоемкости монтажа скрытой электропроводки в изделии.

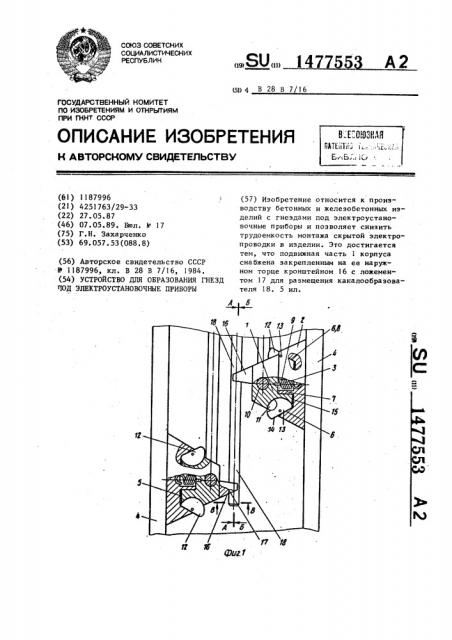

На фиг. 1 изображено у тройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на Фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — разрез В-В на фиг ° 1; на фиг. 5 — монтаж электроустановочного прибора в образованном гнезде.

Устройство включает корпус, выполненный из подвижной 1 и неподвижной

2 частей в виде усеченных конусов, стянутых пружиной 3, закрепленной на них. Неподвижная часть 2 закреплена большими основаниями на листах

4, а со стороны меньшего основания имеет выемку 5 с конической поверхностью 6, в которой закреплен центрирующий стакан 7, охватывающий пружину 3. Подвижная часть 1 со стороны большего основания имеет коническую поверхность 8 и выполнена с направляющим осевым каналом 9, в котором размещен центрирующий стакан 7. Подвижная 1 и неподвижная 2 части корпуса расположейы соосно и сопрягаются IIQ коническим поверхностям 6 и 8.

Корпус имеет отверстие 10 для каналообразователя и окна 11, в которых размещены оппозитно откидные радиусные пазообразователи 12, укрепленные на осях 13, расположенных в центре круга в окнах ll имеющих форму, аналогичную форме преобразователей

12, и установленных с минимальным зазором. Преобразователи 12 контактируют усеченной стороной 14 с коническими поверхностями 6 неподвижной части 2 корпуса, Между подвижной 1 и неподвижной

2 частями корпуса установлена прокладка 15, герметиэирующая подвижное соединение: центрирующий стакан— направляющий осевой канал. С целью надежности контакта конической поверхности 6 неподвижной части 2 корпуса с пазообразователями 12 боковая поверхность неподвижной части 2 выступает за боковую поверхность подвижной части 1 корпуса, т.е. они установлены ступенчато. Подвижная часть

1 корпуса снабжена закрепленным на ее наружном торце кронштейном 16 с ложементом 17 для размещения каналообразователя 18, по отношению к которому каналообразователь, установленный в отверстии 10, размещен под углом, зависящим от проектного положения электроканалов. Такие устройства могут быть закреплены на противоположных стенках 4 кассеты, при этом кронштейны 16 расположены по разные стороны диаметра меньшего основания подвижной части 1 корпуса, а ложементы 17 в положении готовности образуют общий паз для размещения каналообразователя 18, Устройство работает следующим образом.

Подвижный лист 4 кассетной установки с закрепленным корпусом устройства подводят к неподвижному листу с укрепленным на нем аналогичным корпусом. Затем вставляют в отверстия 10 и ложементы 17, образо25 вавшие общий паз, каналообразователи, причем каналообразователь 18 являет-. ся общим. Кассету запирают и подают бетонную смесь, которая заполняет пространство между листами за исключением элементов устройства.

После окончания процесса формования и твердения производят распалубку. Для этого извлекают каналообразователи 18 и отводят годвижный лист

4 с корпусом. При этом неподвижная часть 2, закрепленная на листе, начинает отходить вместе с ним, а подвижная часть 1 корпуса удерживается некоторое время в бетоне выдвинутыми в бетон пазообразователями. Между подвижной 1 и неподвижной 2 частями корпуса образуется зазор, пружина растягивается и под ее воздействием назообразователи 12, взаимодействуя

4 с отформованными в бетоне пазами, заходят в окна 11 корпуса на величину зазора, После этого подвижная часть выходит из бетона, пружина 3 стя гива ет части корпуса, при э том подвижная часть 1 корпуса перемещается по центрирующему .стакану 7, сое-, диняясь с неподвижной частью, а пазообразователи 11, взаимодействуя с конической поверхностью 6 неподвижной части корпуса, вновь выдвигаются из корпуса.

После извлечения части устройства, закрепленного на подвижном листе кассеты, готовое изделие отводят от не1477553 нию. ю

В-В подвижного формующего листа, при этом паэообраэователи заходят в подвижную часть корпуса и она извлекается иэ изделия, притягиваясь под воздействием пружины к неподвижной части корпуса, закрепленной на неподвижном формующем листе, в результате чего пазообраэователи выходят из подвижной части корпуса и устройство готово к повторному использоваВ результате в иэделии образуются гнезда с пазами, в которые устанавливают прибор 19, вводя через конусное отверстие его монтажные элементы

20 и закрепляя их в пазах. При этом в изделии образуются три электроканала, один из которых является общим, а два других расположены по отношег .нию к нему под разными углами, что позволяет вести проводку 21 к требуемым местам более рационально и экономно и, таким образом, применять устройство к пересекающимся электроканалам, что расширяет диапазон его использования.

f0

Формула изобретения

Устройство для образования гнезд под электроустановочные приборы по авт. св. ¹ 1 f 87996, о т л и ч а юf5 щ е е с я тем, что, с целью снижения трудоемкости монтажа скрытой электропроводки в изделии, подвижная часть корпуса снабжена закрепленным на наружном торце кронштейном с ложе20 ментом для размещения каналообраэователя °
