Способ намыва грунта на побережье

Способ намыва грунта на побережье

Иллюстрации

Показать все

Реферат



Изобретение относится к области гидротехнического строительства. Цель изобретения - предотвращение загрязнения природного водоема и потерь грунта. При осуществлении способа сооружают дамбу обвалования в замкнутой оболочке 1, снабженной направляющим патрубком распределительного устройства, с образованием грунтового валика 5 со стороны внутреннего откоса. Затем выпускают пульпу из основания пульпопровода в замкнутую оболочку 1 через распределительное устройство. Намывают грунт одновременно в замкнутую оболочку 1 с образованием однонаправленных углов наклона внутреннего и внешнего откосов дамбы обвалования, ориентированных в сторону грунтового валика 5, и в тело сооружения. Осветление сбросных вод гидромеханизации производят в пределах внутренней площади между замкнутой оболочкой 1 и огражденной ею территорией. 2 ил.

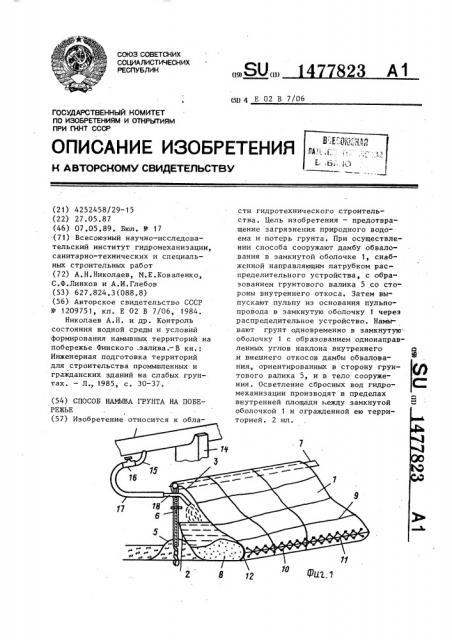

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

23 А1 (!9) (!!) (5D 4 Е 02 В 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4252458/29-15 (22) 27.05.87 (46) 07.05.89. Бюл. ¹ 17 (71) Всесоюзный научно-исследовательский институт гидромеханизации, санитарно-технических и специальных строительных работ (72) А,Н.Николаев, М.Е.Коваленко, С,Ф.Линков и А.И.Глебов (53) 627.824.3(088.8) (56) Авторское свидетельство СССР

N- 1209751, кл. Е 02 В 7/06, 1984.

Николаев А.Н. и др. Контроль состояния водной среды и условий формирования намывных территорий на побережье Финского .залива. — В кн.:

Инженерная подготовка территорий для строительства промышленных и гражданских зданий на слабых грунтах. — Л., 1985, с. 30-37. (54) СПОСОБ НАМЫВА ГРУНТА НА ПОБЕРЕЖЬЕ (57) Изобретение относится к области гидротехнического строительства. Цель изобретения — предотвращение загрязнения природного водоема и потерь грунта. При осуществлении способа сооружают дамбу обвалования в замкнутой оболочке 1, снабженной направляющим патрубком распределительного устройства, с образованием грунтового валика 5 со сто" роны внутреннего откоса. Затем выпускают пульпу из основания пульпопровода в замкнутую оболочку 1 через распрецелительное устройство, Намывают грунт одновременно в замкнутую . оболочку 1 с образованием однонаправленных углов наклона внутреннего и внешнего откосов дамбы обвалования, ориентированных в сторону грунтового валика 5, и в тело сооружения. Осветление сбросных вод гидромеханизации производят в пределах внутренней площади между замкнутой оболочкой 1 и огражденной ею территорией. 2 ил.

1 14

Изобретение касается гидротехнического строительства и может быть использовано для намыва территорий, преимущественно на глинистых грунтах, на побережье с обеспечением условий экологически чистого производства гидромеханиэированных работ.

Цель изобретения — повьппение эффективности работ за счет предотвращения загрязнения природного водоема и снижения потерь грунта.

На. фиг;1 показана дамба обвалования с направляющим патрубком распределительного устройства;на фиг.2— элементы намывного сооружения и технические средства для реализации предлагаемого способа намыва, вид сверху.

На фиг.1 и 2 показаны: дамба обвалования, сооруженная в замкнутой оболочке 1, с однонаправленными углами наклона внутреннего 2 и внешнего 3 откосов, распределительное устройство 4, грунтовый валик 5, опорная телескопическая стойка 6, опорный стержень 7, грунтовый заполнитель 8, лента-полоса 9, проушина 10, соединительный шнур 11, противофильтрационный вкладьпп 12, магистральный пульпопровод 13 и эстакада 14.

Распределительное устройство 4 включает отводящий патрубок 15, кран

16, штанг 17 и направляющий патрубок 18.

Намыв грунта на огражденную от природного водоема 19 территорию осуществляют через выпуски 20 и 21 пульпы из магистрального пульпопровода 13 и из замкнутой оболочки 1 с образованием пляжа 22 намыва и прудка-отстойника 23, в котором установлена водозаборная насосная станция 24.

Способ осуществляют следующим образом.

Первоначально по контуру карты намыва возводят грунтовый валик 5 из местных материалов, вдоль которого разматывают с катушки-барабана высокопрочную гибкую и эластичную оболочку 1, армированную лентами-полосами 9. На вершине грунтового валика 5, на равном расстоянии друг от друга устанавливают вертикально опорные телескопические стойки 6.

При этом опорные телескопические стойки 6 устанавливают, пропуская их через отверстия в оболочке 1, посред77823 2 ством забуривания винтовых наконечников в грунтовый валик и грунт основания.

Опорные телескопические стойки 6 соединяют между собой опорными стержнями 7., на которых предварительно закрепляют верхнюю часть оболочки 1.

Основание последней закрепляют растяженками с анкерами перед грунтовым валиком 5 с образованием однонаправленных углов наклона внутреннего 2 и внешнего 3 откосов оболочки 1, ориентированных в сторону грунтового валика 5.

Края оболочки 1 соединяют между собой у основания внешнего откоса 3 через проушины 10 соединительным шнуром 11, а соединительный шов с

15 вают противофильтрационным вкладышем 12.

Далее соединяют отводящие 15 и направляющие 18 патрубки распределительных устройств гибкими эластичными шлангами 17 и выполняют намыв грунта в замкнутую оболочку 1.Одновременно с этим намывают грунт через выпуск 20 из торца магистрального пульпопровода 13 на огражденную территорию.

Намыв грунта в замкнутую оболочку

1 выполняют с интенсивностью, превышающей интенсивность .возведения пляжа намыва 22 территории, что обеспечивает формирование однонаправленных откосов дамбы обвалования и предотвращает потери грунта за пределами карты намыва. Интенсивность

35 намыва грунта регулируют расходом пульпы из крана 16 каждого распределительного устройства при их одно40 временной работе и последовательно уменьшают по мере приближения к выпуску 21 из замкнутой оболочки 1, Для более полного осветления сбросных вод используют всю внутреннюю площадь замкнутой оболочки 1 и площадь прудка- отстойника 23. При этом выпуски 20 и 21 сбросных вод в прудок-отстойник 23 соответственно из магистрального пульпопровода 13 и из замкнутой оболочки 1 устраивают на максимальном расстоянии от водозаборной насосной станции 24. Осветленную воду посредством вод заборной насосной станции 24 отводят обратно в карьер для разработки грунта.

20, внутренней стороны оболочки 1 закры1477823

Составитель В.Байдаков

Редактор Н.Рогулич Техред М.Ходанич Корректор А.Обручар

Заказ 2323/29

Тираж 590

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

По окончании намыва территории выполняют демонтаж оболочки 1. Для этого производят расшнуровку соединительного шва и освобождение краев оболочки 1. Затем вымывают из оболочки 1 грунтовый заполнитель 8 посредством подачи к направляющему патрубку 18 чистой воды природного водоема 19 из магистрального пульпопро- 10 вода 13. Размыв песчаного грунтового заполнителя 8 чистой водой не образует зоны загрязнения природного водоема 19. Оболочку 1 освобождают крепежные оснастки, опорные стойки 6 15 и опорные стержни 7, и сматывают на катушку-барабан для дальнейшего использования на вновь осваиваемых территориях на побережье. Опорные стойки 6 и стержни 7 также извлекают из грунта для последующего использования.

На освобожденном от оболочки 1 внешнем откосе 3 намывной территории выполняют строительство капитальных берегоукрепительных сооружений.

Формула изобретения

Способ намыва грунта на побережье, включающий возведение дамбы 30 обвалования с внутренним и внешним откосами, установку пульпопровода на эстакаде, выпуск пульпы на карту намыва, намыв грунта в тело сооружения с образованием прудка-отстойника на огражденной территории и выпуск осветленных вод в природный водоем, отличающийся тем, что, с целью повышения эффективности работ за счет предотвращения загрязнения природного водоема и снижения потерь грунта, дамбу обвалования сооружают в замкнутой оболочке, снабженной направляющим патрубком распределительного устройства с образованием грунтового валика со стороны внутреннего откоса, выпускают пульпу из основания пульпопровода в

1 замкнутую оболочку через распределительнбе устройство, намывают грунт одновременно в оболочку и в тело сооружения с образованием однонаправленных углов наклона внутреннего и внешнего откосов дамбы, ориентированных в сторону грнутового валика, а осветление сбросных вод производят в пределах внутренней площади между замкнутой оболочкой и огражденной ею территорией.
