Реферат



Изобретение может быть использовано при сжигании пылевидного топлива. Цель изобретения - снижение содержания водяного пара в генерируемом газе. В верхней части вертикального корпуса 1 расположены осевой топливный и боковой газовый патрубки 2 и 3 соотв. В нижней части корпуса 1 размещены осевое воздушное сопло 4 с вращающейся решеткой 5 и патрубок 6 отвода шлака. Между патрубками 2 и 3 установлена приемная воронка 7, а вокруг сопла 4 выполнена инжекционная камера 8, сообщенная с полостью корпуса в зоне между патрубком 2 и воронкой 7. Благодаря воронке 7 объем пара в генерируемом газе сводится к минимуму. 1 ил.

СОЮЗ С08ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (1) 4 F 23 D 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П.(НТ СССР (21) 430 j 930/24-06 (22) 08.09.87 (46) 07.05.89. Бюл. Х- 17 (71) Ивано-Франковский институт нефти и газа (72) А.М. Абдулзаде) П.И.Сербов, С.Б.Назаров и А.А.Ибрагимов (53) 662.951.2(088.8} (56) Авторское свидетельство СССР

11 817383) кл. Р 23 D 1/00, 1977.

Газогенератор "Бионер" ° — Наука и жизнь, 1987, 9 2, с.31-34. (54} ГАЗОГЕНЕРАТОР (57) Изобретение м.б. использовано при сжигании пылевидного топлива. тв

Цель изобретения — снижение содержания водяного пара в генерируемом газе. В верхней части вертикального корпуса 1 расположены осевой топливный 2 и боковой газовый 3 патрубки.

В нижней части корпуса I размещены осевое воздушное сопло 4 с вращающейся решеткой 5 и патрубок 6 отвода шлака. Между патрубками 2 и 3 установлена приемная воронка 7, а вокруг сопла 4 выполнена инжекционная камера 8, сообщенная с полостью корпуса в зоне между патрубком 2 и воронкой 7. Благодаря воронке 7 объем пара. в генерируемом газе сводится к минимуму. 1 ил.

1477981

Изобретение относится к энергетике и может быть использовано для получения горючего газа при сжигании пыпевидного топлива .

Цель изобретения — снижение содержания водяного пара в генерируемом газе.

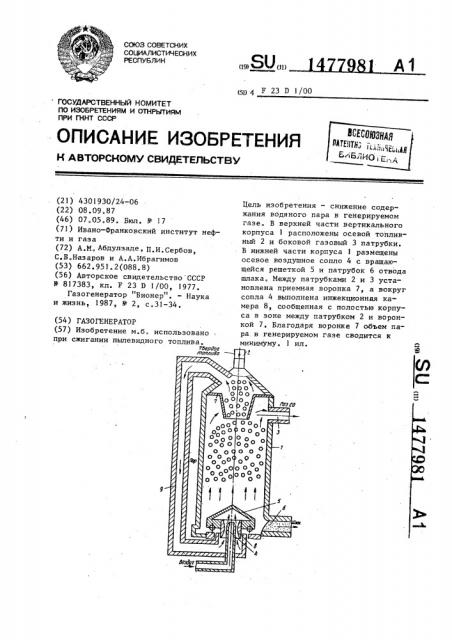

На чертеже представлен предлагаемый газогенератор, продольный разрез.

Газогенератор содержит вертикальный корпус 1 с осевым топливным 2 и боковым газовым 3 патрубками в верхней его части, а также осевое воздушное сопло 4 с вращающейся решеткой 5 и патрубок 6 отвода шлака, размещенные в нижней части корпуса 1. Газогенератор дополнительно содержит приемную воронку 7, установленную в корпусе 1 между топливным 2 и газовым 3 патрубками, а вокруг осевого воздуш- . ного сопла .4 выполнена инжекционная камера 8, сообщенная с полостью корпуса 1 в зоне между топливным патрубком 2 и приемной воронкой 7 посредством внешнего трубопровода 9.

Газогенератор работает следующим образом.

Через топливный патрубок 2 уголь подается внутрь воронки 7 и под действием собственного веса перемещается вниз. В это же время через сопло

4 и решетку 5 горячий воздух с температурой 50 — 60 С подается в нижнюю часть корпуса 1. Уголь начинает окисляться, переходя в режим полноro сгорания.

Топливо, встречая поток горячего газа, нагревается, высыхает и отдает от себя влагу в виде горячего пара (H 0). Температура в этой зоне нао ходится в пределах 200 — 400 С. В это время восходящий поток газа накапливается вокруг воронки 7 и отводится через патрубок 3 из корпуса l.

В то же время воронка 7 сильно нагревается и горячий пар через трубопровод 9 подсасывается внутрь решетки 5 благодаря инжектированию потока через камеру 8 скоростным потоком воздуха из сопла 4. Опускаясь дальше вниз, топливо нагревается еще больше, достигая температуры 400 — 800 С. Происходит пиролиз — выделение летучих веществ и коксирование. В газообразное состояние переходят легкие фракции углеводородов (метан и др.), деревянная смола.

Поступая в зону над вращающейся решеткой 5, твердый уголь входит в реакцию с кислородом воздуха и горячим паром, поступающим из камеры 8 ° Осуществляются следующие реакции при температуре 800 - 1200 С:!

О

С + Π— СО, СО + С вЂ” 2 СО

НО+С Н + Со

20 в результате чего образуется горячий газ СО.

Вращением решетки 5 отходы сгорания в виде шлака через патрубок 6 отводятся из корпуса 1. Генерируемый рабочий газ СО вместе с другими гаэои парообразными веществами через патрубок 3 передается источникам потребления.

Благодаря наличию внутри корпуса воронки 7 объем пара в генерируемом газе сводится к минимуму;

Формула изобретения

Газ о генератор, содержащий вертикальный корпус с осевым топливным и боковым газовым патрубками в верхней его части, а также осевое воздушное сопло с вращающейся решеткой и патрубок отвода шлака, размещенные в нижней части корпуса, о т л и ч а ю-— шийся тем, что, с целью сниже" ния содержания водяного пара в генерируемом газе, газогенератор дополнительно содержит приемную воронку, установленную в корпусе между топливным и газовым патрубками, а вокруг

45 ным патрубком и приемной воронкой. осевого воздушного сопла выполнена

50 инжекционная камера, сообщенная с полостью корпуса в зоне между топлив
