Реферат



Изобретение может быть использовано в устройствах нагрева газов, содержащих протяженные нагреватели в виде открытых спиралей. Цель изобретения - повышение надежности, работы электрокалорифера. Корпус имеет вход и выход для воздуха. Ряды электронагревателей в виде открытых спиралей размещены со смещением относительно друг друга в соседних рядах и пропущены через сквозные каналы 3 изоляторов, установленных в корпусе параллельными рядами. Изоляторы выполнены в виде реек 4, сквозные каналы 3 которых в последующем ряду смещены на равные расстояния относительно каналов 3 предыдущего ряда реек 4. В зоне каналов 3 выполнены соосные продольные прорези, образующие канавки 5 на внутренней поверхности каналов 3. Корпус м.б. выполнен коробчатой формы. Вход и выход корпуса м.б. выполнены в виде диффузора и конфузора соответственно, снабженных вставками. Вставки м.б. выполнены в виде соосно установленных с зазором одна внутри другой усеченных пирамид, ориентированных меньшим основанием в сторону входного среза диффузора и пирамиды. Конструкция электрокалорифера позволяет предотвратить замыкание витков спирали при вертикальном ее расположении, обеспечивает излом трассы спиралей и предотвращает смещение витков спирали. 1 з.п. ф-лы, 5 ил.

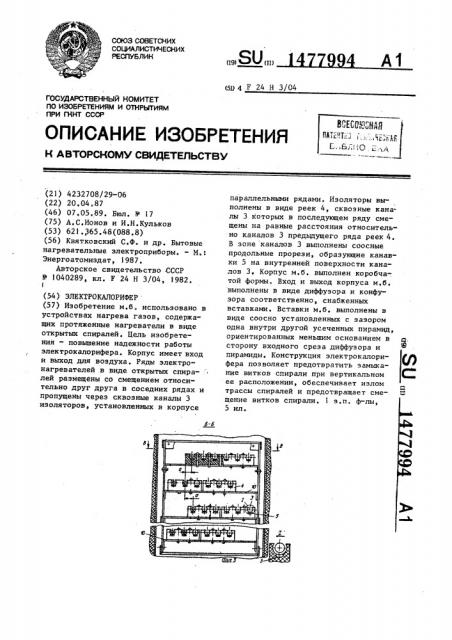

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (5ц 4 F 24 Н 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4232708/29-06 (22) 20.04.87 (46) 07.05.89. Бюл. 1(17 (75) А.С.Ионов и И.Н.Кульков (53) 621.365.48(088.8) (56) Квятковский С.Ф. и др. Бытовые нагревательные электроприборы. — М.:

Энергоатомиздат, 1987.

Авторское свидетельство .СССР

К 1040289, кл. F 24 Н 3/04, 1982. ! (54) ЭЛЕКТРОКАЛОРИФЕР (57) Изобретение м.б. использовано в устройствах нагрева газов, содержащих протяженные нагреватели в виде открытых спиралей. Цель изобретения — повышение надежности работы электрокалорифера. Корпус имеет вход и выход для воздуха. Ряды электронагревателей в виде открытых спиралей размещены со смещением относительно друг друга в соседних рядах и пропущены через сквозные каналы 3 изоляторов, установленных в корпусе параллельными рядами. Изоляторы выполнены в виде реек 4, сквозные каналы 3 которых в последующем ряду смещены на равные расстояния относительно каналов 3 предыдущего ряда реек 4.

В зоне каналов 3 выполнены соосные продольные прорези, образующие канавки 5 на внутренней поверхности каналов 3. Корпус м.б. выполнен коробчатой формы. Вход и выход корпуса м,б. выполнены в виде диффузора и конфузора соответственно, снабженных вставками. Вставки м.б. выполнены в виде соосно установленных с зазором одна внутри другой усеченных пирамид, ориентированных меньшим основанием в сторону входного среза диффузора и пирамиды. Конструкция электрокалорифера позволяет предотвратить замыкание витков спирали при вертикальном ее расположении, обеспечивает излом трассы спиралей и предотвращает смещение витков спирали. 1 з.п, ф-лы, 5 иле

1477994

Изобретение относится к теплотехнике и может быть использовано в уст ройствах нагрева газов, содержащих протяженные нагреватели в виде от5 крытых спиралей, Цель изобретения — повышение надежности работы электрокалорифера путем предотвращения замыкания витков спирали при вертикальном ее расположении.

На фиг,1 изображен электрокалорифер, продольный разрез; на фиг.2— вид А на фиг.1; на фиг,3 — разрез ББ на фиг.1; на фиг.4 — разрез В-В на фиг.3 на фиг.5 — разрез Г-Г на фиг,4.

Электрокалорифер содержит корпус

1 .с входом и выходом для воздуха и рядами электронагревателей в виде 20 открытых спиралей 2, размещенных со смещением друг относительно друга в соседних рядах и пропущенных через сквозные каналы 3 изоляторов, установленных в корпусе 1 параллельными рядами. Изоляторы выполнены в виде реек 4, сквозные каналы 3 в которых в последующем ряду смещены на равные расстояния относительно сквозных каналов 3 предыдущего ряда реек 4, при- 30 чем в зоне упомянутых сквозных кана лов 3 выполнены соосные продольные прорези, образующие канавки 5 на внутренней поверхности каналов 3.

При выполнении корпуса 1 коробчатой формы вход и выход последнего вы полнены соответственно в виде диффузора 6 и конфузора 7, снабженных вставками, выполненными соответствен" но в виде соосно установленных усе- 40 ченных пирамид 8, ориентированных меньшим основанием в сторону входного среза диффузора 6 и дипирамиды 9.

Рейки 4 установлены на параллель" ных планках 10, закрепленных на внут- 4 ренней поверхности корпуса 1. Токоподводы 11 к спиралям 2 выполнены с помощью проходных изоляторов 12 и клеммных колодок 13..

При работе устройства холодный воздух поступает во входной диффузор 6 корпуса 1 и равномерно распределяется усеченными пирамидами 8 по входному сечению корпуса 1 калорифера.

Поперечно омывая спирали 2, воздух нагревается. При этом канавки 5 обес" печивают доступ потока воздуха к участкам спиралей 2 внутри каналов 3.

Смещение каналов 3 в каждом последующем ряду реек 4 относительно каналов 3 предыдущего ряда обеспечивает излом трассы спиралей 2 и предотвращает смещение витков спирали 2 под собственным весом и замыкание последних.

Формула изобретения

1. Электрокалорифер, содержащий корпус с входом и выходом для воздуха и рядами электронагревателей в виде открытых спиралей, размещенных со смещением одна относительно другой в соседних рядах и пропущенных через сквозные каналы изоляторов, установленных в корпусе параллельными рядами, отличающийся тем, что, с целью повышения надежности работы путем предотвращения замыкания витков спирали при вертикальном ее расположении, изоляторы выполнены в виде реек, сквозные каналы в которых в последующем ряду смещены на равные расстояния относительно сквоз" ных каналов предыдущего ряда реек, причем в зоне сквозных каналов выполнены соосные продольные прорези, образующие канавки на внутренней поверхности каналов, 2. Электрокалорифер по п.1, о тл и ч а ю шийся тем, что при выполнении корпуса коробчатой формы, вход и выход последнего выполнены соответственно в виде диффуэора и конфузора, снабженных вставками, выполненными соответственно в виде соосно установленных с зазором одна внутри другой, усеченных пирамид, ориентированных меньшим основанием в сторону входного среза диффузора и дипирамиды.

1477994

В В вад

1477994

Фиа Ф
