Приспособление для определения размерных категорий кроличьих шкурок

Приспособление для определения размерных категорий кроличьих шкурок

Иллюстрации

Показать все

Реферат



Класс 42с, 12

42с, 13

Ж 147801

СССР

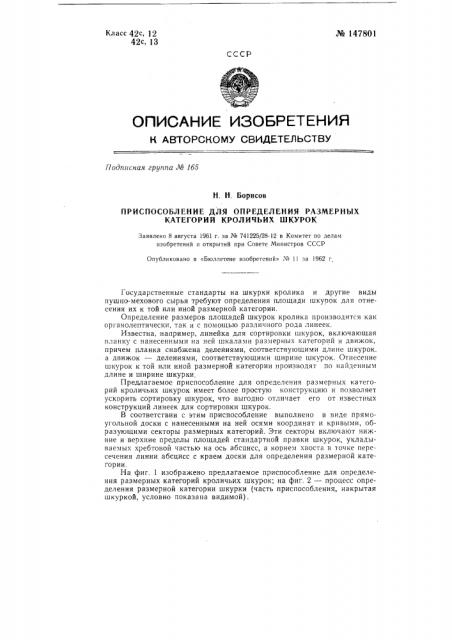

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лг0 1б5

H. Н. Борисов

ПРИСПОСОБЛЕНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ РАЗМЕРНЫХ

КАТЕГОРИЙ КРОЛИЧЬИХ ШКУРОК

Заявлено 8 августа 1961 г. за № 741225/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 11 за 1962 г

Государственные стандарты на шкурки кролика и другие виды пушно-мехового сырья требуют определения площади шкурок для отнесения их к той или иной размерной категории.

Определение размеров площадей шкурок кролика производится как органолептически, так и с помощью различного рода линеек.

Известна, например, линейка для сортировки шкурок, включающая планку с нанесенными на ней шкалами размерных категорий и движок, причем планка снабжена делениями, соответствующими длине шкурок, а движок — делениями, соответствующими ширине шкурок. Отнесение шкурок к той или иной размерной категории производят по найденным длине и ширине шкурки.

Предлагаемое приспособление для определения размерных категорий кроличьих шкурок имеет более простую конструкцию и позволяет ускорить сортировку шкурок, что выгодно отличает его от известных конструкций линеек для сортировки шкурок.

В соответствии с этим приспособление выполнено в виде прямоугольной доски с нанесенными на ней осями координат и кривыми, образующими секторы размерных категорий. Эти секторы включают нижние и верхние пределы площадей стандартной правки шкурок, укладываемых хребтовой частью на ось абсцисс, а корнем хвоста в точке пересечения линии абсцисс с краем доски для определения размерной категории.

На фиг. 1 изображено предлагаемое приспособление для определения размерных категорий кроличьих шкурок; на фиг. 2 — процесс определения размерной категории шкурки (часть приспособления, накрытая шкуркой, условно показана видимой). № 147801

Приспособление для определения размерных категорий кроличьих шкурок выполнено в виде прямоугольной доски 1 с нанесенными на ней осями координат 2 и 8 и кривыми 4, образующими секторы размерных категорий, включающие нижние и верхние пределы площадей стандартной правки шкурок. Каждый сектор помечен индексом, соответствующим размерной категории М (мелкие шкурки от 500 до 1000 см ), Ср. (средние от 1000 до 1300 см ), Кр. (крупные от 1300 до 1600 см ), О/КРБ (особокрупные от 1600 до 1900 см ) и О/КРА (особо крупные свыше 1900 сл ) .

Для определения размерной категории шкурки стандартной правки ее (шкурку) укладывают (фиг. 2) хребтовой частью на ось абсцисс 2, а корнем хвоста в точке пересечения оси абсцисс с краем доски. Положение боковых кромок шкурки, находящихся в определенном секторе, укажет размерную категорию (по фиг. 2 — категорию Ср).

В заключении Научно-исследовательского института меховой промышленности отмечается, что приспособление математически правильно обосновано и несложно по конструкции; внедрение приспособления на складах и базах повысит точность сортировки шкурок по размерам и увеличит производительность труда.

Предмет изобретения

Приспособление для определения размерных категорий кроличьих шкурок о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и ускорения сортировки шкурок, оно выполнено в виде прямоугольной доски с нанесенными на ней осями координат и кривыми, образующими секторы размерных категорий, включающие нижние и верхние пределы площадей стандартной правки шкурок, укладываемых хребтовой частью на ось абсцисс, а корнем хвоста в точке пересечения линии абсцисс с краем доски для определения размерной категории. № 147801

Составитель М. В. Нанкин

Редактор В. В. Хазова Техред А. А. Кудрявицкая Корректор В.М. Андрианова

Г1одп. к печ. 10.V-62 г Формат бум. 70Х1081/,< Объем 0,26 изд. л.

Тираж 550 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14.
