Клиновой щуп для измерения зазоров

Клиновой щуп для измерения зазоров

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть применено в машиностроении для измерения зазоров и в дорожном строительстве для измерения неплоскостности дорожных покрытий. Целью изобретения является снижение металлоемкости клинового щупа для измерения зазоров за счет выполнения его в виде угольника. Клиновой щуп для измерения зазоров выполнен в виде угольника, на наружных поверхностях полок которого выполнены две измерительные грани, две другие измерительные грани выполнены в виде скосов на торцах полок, а на внутренних поверхностях этих полок нанесены две мерные шкалы, определяющие величину контролируемого зазора. 2 ил.

А1

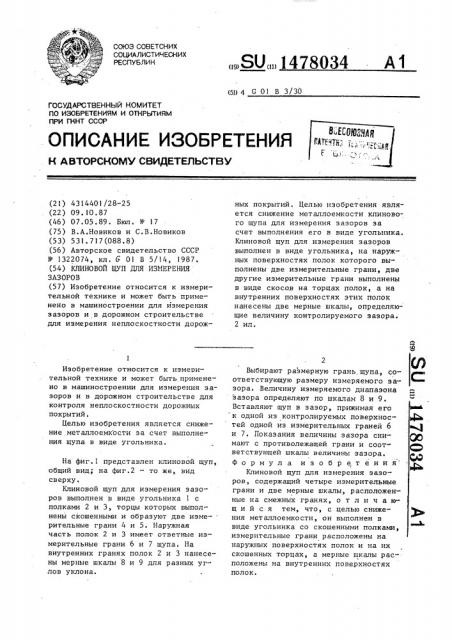

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1478034 (5l) 4 С 01 В 3/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ния щупа в виде угольника.

ГОСУДАРСТВЕКНЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4314401/28-25 (22) 09.10 ° 87 (46) 07.05.89. Бюл. N 17 (75) В.А.Новиков и С.В.Новиков (53) 531. 717 (088.8) (56) Авторское свидетельство СССР

У 1322074, кл. 6 01 В 5/14, 1987. (54) КЛИНОВОЙ ЩУП ДЛЯ ИЗИЕРЕН1И

ЗАЗОРОВ (57) Изобретение относится к измерительной технике и может быть применено в машиностроении для измерения зазоров и в дорожном строительстве для измерения неплоскостности дорожИзобретение относится к измерительной технике и может быть применено в машиностроении для измерения зазоров и в дорожном строительстве для контроля неплоскостности дорожных покрытий °

Целью изобретения является снижение металлоемкости за счет выполнеНа фиг.1 представлен клиновой щуп, общий вид; на фиг.2 — то же, вид сверху, Клиновой щуп для измерения зазоров выполнен в виде угольника 1 с полками 2 и 3, торцы которых выполнены скошенными и образуют две измерительные грани 4 и 5 ° Наружная часть полок 2 и 3 имеет ответные измерительные грани 6 и 7 щупа ° На внутренних гранях полок 2 и 3 нанесены мерные шкалы 8 и 9 для разных углов уклона. ных покрытий. Целью изобретения является снижение металлоемкости клинового щупа для измерения зазоров за счет выполнения его в виде угольника, Клиновой щуп для измерения зазоров выполнен в виде угольника, на наружных поверхностях полок которого выполнены две измерительные грани, две другие измерительные грани выполнены в виде скосов на торцах полок, а на внутренних поверхностях этих полок нанесены две мерные шкалы, опредсляющие величину контролируемого зазора.

2 ил.

Выбирают размерную грань щупа, соответствующую размеру измеряемого зазора. Величину измеряемого диапазона зазора определяют по шкалам 8 и 9.

Вставляют щуп в зазор, прижимая его к одной из контролируемых поверхнос" тей одной из измерительных граней 6 и 7. Показания величины зазора снимают с противолежащей грани и соответствующей шкалы величины зазора. формула и з о б р е т е н и я

Клиновой щуп для измерения зазоров, содержащий четыре измерительные грани и две мерные шкалы, расположенные на смежных гранях, о т л и ч а юшийся тем, что, с целью снижения металлоемкости, он выполнен в виде угольника со скошенными полками, измерительные грани расположены на наружных поверхностях полок и на их скошенных торцах, а мерные шкалы расI положены на внутренних поверхностях полок

14 78034

Составитель В. Егоров

Редактор В. Петраш Техред M. Хода нич Корректор И.Муска

Заказ 2351/39 Тираж 684 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина,101
