Опытовый бассейн ювенала

Опытовый бассейн ювенала

Иллюстрации

Показать все

Реферат



Изобретение относится к экспериментальной гидромеханике ,в частности, к устройствам для модельных испытаний, и позволяет повысить достоверность этих испытаний. Модель 5, двигаясь по кругу, через штангу 4 вращает втулку 3 вместе со шнеком 9 вокруг оси 2. Выступ 8 пластины 7, скользя по шнеку 9, поворачивает пластину 7 вокруг оси 6. 2 ил.

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

2 А1 (19) (И1 (511 y G 01 M 10/00 В 63 В 9/02

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fNHT СССР

8.ЕОИЗИМ

pg f Д(; (,„qual.

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1 7 (21) 4210584/27-11 (22) 10.02.87 (46) 07.05.89. Бюл. 1(17 (75) И..С. Кривошеев (53) 629.12:532.006i016 (088.8) (56) Патент Германии Р 198335, кл. 65 f,11, 1908. (54) ОПЫТОВИЙ БАССЕЙН ЮВЕНАЛА (57) Изобретение относится к экспериментальной гидромеханике, в частности к устройствам для модельных испытаний, и позволяет повысить достоверность этих испытаний. Модель 5, двигаясь по кругу, через штангу 4 вращает втулку 3 вместе со шнеком

9 вокруг оси. Выступ 8 пластины 7, скользя по шнеку 9, поворачивает пластину 7 вокруг оси 6. 2 ил.

Формула изобретения

Составитель И.Корюхина

Редактор В.Петраш Техред M.Äèäûê Корректор В.Гирняк

Заказ 2354/41

Тираж 790

Под писно е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

1 147

Изобретение относится к экспери" ментальной гидромеханике, в частности к устройствам для модельных испытаний.

Цель изобретения - повышение достоверности испытаний.

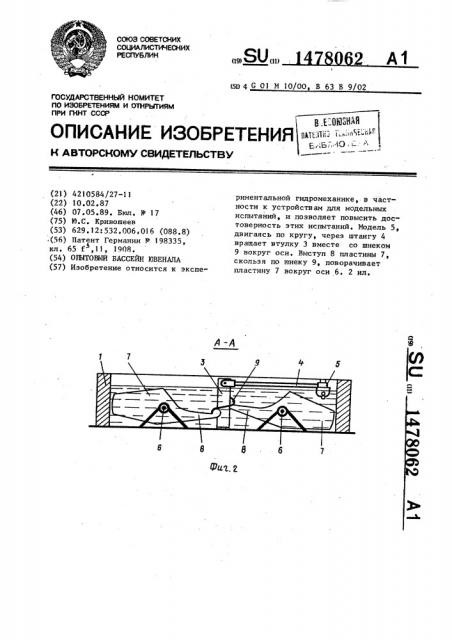

На Фиг.1 показан опытовый бассейн, вид сверху; на Фиг.2 - разрез А-А на фиг.1.

Опытовый бассейн огражден вертикальной цилиндрической стенкой 1

В его центре установлена вертикальная ось 2 . с вращающейся на ней втулкой 3. В надводной части бассейна установлена шарнирно связанная с втулкой 3 штанга 4, на свободном конце которой закреплена самоходная модель 5.

В подводной части бассейна на горизонтальных осях 6 установлены вертикальные пластины 7 с выступами

8 и одновитковый шнек 9, закрепленный на втулке 3. Центр тяжести пластины 7 смещен от оси 6 к периферии бассейна.

Модель 5, двигаясь по кругу, заставляет через штангу 4 вращаться втулку 3 вместе со шнеком 9 вокруг вертикальной оси 2. При этом пластина 7, скользя выступом 8 по нижней поверхности шнека 9, поворачивается

8062 2 вокруг горизонтальной оси 6, поднимаясь до уровня поверхности воды после прохождения модели 5 и опускаясь при приближении этой модели 5, тем

5 самым предотвращая возникновение попутного кругового потока.

Опытовый бассейн, огражденный вертикальной цилиндрической стенкой, включающий штангу для крепления модели, размещенную в надводной части бассейна и связанную одним из своих концов с вертикальной осью, установленной в центре бассейна, с возможностью вращения вокруг этой оси, о тл и ч а ю шийся тем, что, с целью повышения достоверности испытаний, он снабжен диаметрально расположенными вертикальными пластинами каждая из которых установлена на горизонтальной оси, перпендикулярной поверхности пластины, с возможностью качания вокруг этой оси, и одновитковым шнеком, охватывающим вертикальную ось, закрепленным на штанге и сопряженным с вертикальными пласЗ0 тинами, центр тяжести каждой из которых смещен от горизонтальной оси к периФерии бассейна.
