Способ определения характеристик трещиностойкости материалов на стадии остановки трещины

Способ определения характеристик трещиностойкости материалов на стадии остановки трещины

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано для определения характеристик трещиностойкости материалов на стадии остановки трещины. Цель изобретения - повышение точности определения характеристики трещиностойкости за счет снижения влияния накопленной упругой энергии и сил инерции элементов нагружающего устройства при динамическом нагружении образца. В нагружающем устройстве размещают двухконсольный образец 1 с надрезом 2 и с исходной трещиной 3 в вершине надреза 2. Для нагружения образца используют нагружатель в виде захватов 4 или в виде клина с ограничителем 6 для конкретизации перемещений нагружателя при воздействии на образец 1. При испытании воздействуют на образец 1 в зоне надреза 2 расклинивающим усилием через нагружатели. При нагружении расклинивающим усилием ограничивают перемещение непосредственно нагружателей в направлении расклинивающего усилия на заданную, заранее рассчитываемую величину, соответствующую перемещению консолей 7, 8 образца при старте трещины из начальной трещины 3. Ограничение перемещений осуществляют с помощью ограничителей 6 и опор 9, которые воспринимают накопленную энергию и инерцию элементов нагружающего устройства. При испытании регистрируют значения расклинивающего усилия при старте и остановке трещины и с их учетом судят о характеристике трещиностойкости. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК 1) 4 С Оl N 3/ОО

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР, (21) 4194347/25-28 (22) 12.02.87 (46) 07.05.89. Бюл. ¹ 17 (71) Институт проблем прочности

АН„УССР (72) Ю.А.Кашталян, В.М.Тороп и И.В.Орыняк (53) 620.172.24(088.8) (56) Хоагленд P. и др. Методика измерений при торможении трещины. — В кн.:Механика разрушения. Быстрое разрушение, остановка трещины. Сер, Механика. Новое в зарубежной науке, вып. 25. — M.: Мир,с. 57-71. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ТРЕЩИНОСТОЙКОСТИ МАТЕРИАЛОВ НА

СТАДИИ ОСТАНОВКИ ТРЕЩИНЫ (57) Изобретение относится к испытательной технике и может быть использовано для определения характеристик трещиностойкости материалов на стадии остановки трещины. Цель изобретения — повьппение точности определения характеристики трещиностойкости за счет снижения влияния накопленной упругой энергии и сил инерции элементов нагружающего устройства при дийамическом нагружении образца.

„„SU„„1478080 А I

В нагружающем устройстве размещают двухконсольный образец 1 с надрезом 2 и с исходной трещиной 3 в вершине надреза 2. Для нагружения образца используют нагружатель в виде захватов 4 или в виде клина с ограничителем 6 для конкретизации перемещений нагружателя при воздействии на образец 1. При испытании воздействуют на образец 1 в зоне надреза 2 расклинивающим усилием через нагружатели.

При нагружении расклинивающим усилием ограничивают перемещение непосредственно нагружателей в направлении расклинивающего усилия на заданную, заранее рассчитываемую величину, Я соответствующую перемещению консолей

7, 8 образца при старте трещины из начальной трещины 3. Ограничение пе ремещений осуществляют с помощью ограничителей 6 и опор 9, которые воспринимают накопленную энергию и инерцию элементов нагружающего устЬ Ы, ройства. При испытании регистрируют значения расклинивающего усилия при старте и остановке трещины и с их учетом судят о характеристике трещи- Q0 ностойкости. 2 ил. СР

Изобретение относится киспытатель1 ной технике и может быть использовано,для определения характеристик трещиностойкости материалов на стадии остановки трещины.

Цель изобретения - повышение точ| ности определения характеристики трещиностойкости за счет снижения влияния накопленной упругой энергии и сил инерции элементов нагружающего устройства при динамическом нагружении образца.

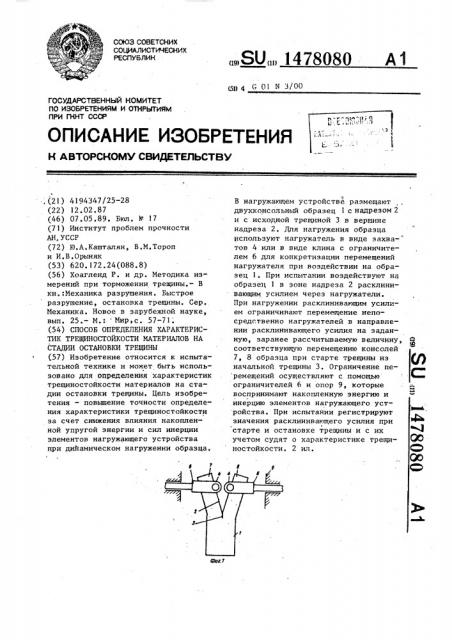

На фиг.1 изображена схема испытания при использовании нагружателя в виде захватов; на фиг.2 — то же, при использовании нагружателя в виде клина.

Способ осуществляют следующим образом.

В нагружающем устройстве (не показано) размещают двухконсольный образец 1 с надрезом 2 и с исходной трещиной 3 в вершине надреза 2. Для нагружения образца. используют нагружатель в виде захватов 4 (фиг,!) нли в виде клина 5 (фиг.2) с ограничителем 6 для конкретизации переме щений нагружателя при воздействии на образец 1 и росте трещины 3.

При испытании воздействуют на образец 1 в зоне надреза 2 расклинивающим усилием через нагружатели. При . нагружении расклинивающим усилием ограничивают перемещение непосредственно нагружателей в направлении расклинивающего усилия на заданную, заранее рассчитываемую величину, соответствующую перемещению консолей

7 и 8 образца при старте трещины из начальной трещины 3. Ограничение перемещений осуществляют с помощью г ограничителя о и опор 9, которые воспринимают накопленную энергию и инерцию элементов нагружающего устройства. При испытании регистрируют значения расклинивающего усилия при старте и остановке трещины и с их учетом судят о характеристике трещиностойкости.

10 формула изобретения

Способ определения характеристик трещиностойкости материалов на ста-

15 дии остановки трещины, по которому размещают двухконсольный образец с надрезом и с исходной трещиной в вершине надреза в нагружающем устрой. стве, воздействуют на образец в зоне надреза расклинивающим усилием через рабочий элемент нагружающего . устройства, при нагружении ограничи- . вают перемещение элемента нагружающего устройства, регистрируют значения расклинивающего усилия при старте и остановке трещины и с их учетом судят о характеристике трещиностонкости, отличающийся тем, что, с целью повышения точности определения характеристики трещиностойкости за счет снижения влияния накопленной упругой энергии и сил инерции элементов нагружающего устройства при динамическом нагружении

35 образца, ограничение перемещений осуществляют на заданную, заранее рассчитываемую величину, соответствующую перемещению консолей образца при старте трещины, а в качестве

40 элемента, перемещение которого ограничивают, используют непосредственно, рабочий элемент.

14/8080

Составитель М. Кузьмин

Техред А,Кравчук Корректор М.Максимишинец

Редактор В.Петраш

Заказ 2355/42 Тираж 790 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, N-35, Раушская наб., д. 4!5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
