Способ определения коэффициента оптического пропускания жидких биологических проб

Способ определения коэффициента оптического пропускания жидких биологических проб

Иллюстрации

Показать все

Реферат



Изобретение относится к области медицины и может быть использовано для проведения анализов биологических жидкостей по коэффициенту оптического пропускания. Цель - повышение точности способа. Для этого жидкие пробы помещают в разделенные интервалами ячейки прозрачной кассеты, освещают проходящим светом, выделяют заданную спектральную область, определяют интенсивность в заданных точках кассеты, кассету закрывают маской, проецируют изображение кассеты на мишень передающей трубки, запоминают сигнал от каждой пробы и разность сигналов от ближайших к ней прозрачного и непрозрачного участков и по соотношению полученных величин определяют коэффициент. 1 ил.

ÄÄSUÄÄ 1478118 А1, СОЮЗ СОВЕТСХИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК цд 4 С 01 N 33/48

3 .ЕOR

8ATE T

,,ЬЛ,1

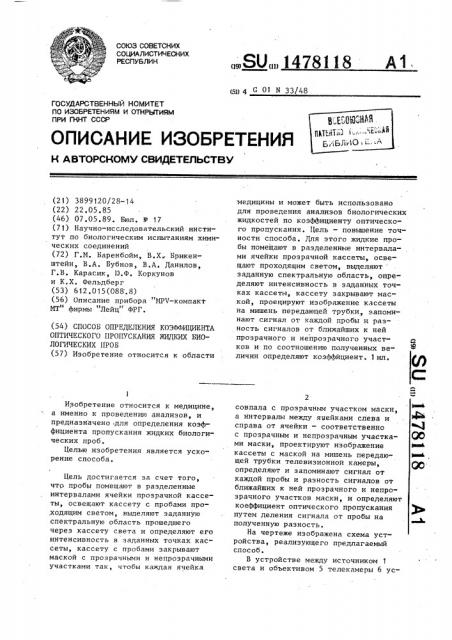

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕКХЫЙ ХОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 3899120/28-14 (22) 22.05.85 (46) 07.05.89. Бюл. У 17 (71) Научно-исследовательский институт по биологическим испытаниям химических соединений (72) Г,М. Баренбойм, В.Х, Брикенштейн, В.А, Бубнов, В.А. Данилов, Г.В. Карасик, И.Ф. Коркунов и К,Х. Фельдберг (53) 612.015(088 .8) (56) Описание прибора "NPV-компакт

MT фирмы Лейц ФРГ. (54) СПОСОБ ОПРЕДВЛЕНИЯ КОЭФФИЦИКНТА

ОПТИЧЕСКОГО ПРОПУСКАНИЯ ЖИДКИХ БИОЛОГИЧЕСКИХ ПРОБ (57) Изобретение относится к области

Изобретение относится к медицине, а именно к проведению анализов, и предназначено -для определения коэффициента пропускания жидких биологических проб.

Целью изобретения является ускорение способа.

Цель достигается за счет того, чтр пробы помещают в разделенные интервалами ячейки прозрачной кассеты, освещают кассету с пробами про,ходящим светом, выделяют заданную спектральную область прошедшего через кассету света и определяют его интенсивность в заданных точках кассеты, кассету с пробами закрывают маской с прозрачными и непрозрачными участками так, чтобы каждая ячейка медицины и может быть использовано для проведения анализов биологических жидкостей по коэффициенту оптического пропускания. Цель — повышение точности способа. Для этого жидкие пробы помещают в разделенные интервалами ячейки прозрачной кассеты, освещают проходящим светом, выделяют заданную спектральную область, определяют интенсивность в заданных точках кассеты, кассету закрывают маской, проецируют изображение кассеты на мишень передающей трубки, запоминают сигнал от каждой пробы и разность сигналов от ближайших к ней прозрачного и непрозрачного участков и по соотношению полученных величин определяют коэффйциент. 1ил. совпала с прозрачным участком маски, а интервалы между ячейками слева и справа от ячейки — соответственно с прозрачным и непрозрачным участками маски, проектируют изображение кассеты с маской на мишень передающей трубки телевизионной камеры, определяют и запоминают сигнал от каждой пробы и разность сигналов от ближайших к ней прозрачного и непрозрачного участков маски, и определяют коеффициент оптического пропускания путем деления сигнала от пробы на полученную разность.

На чертеже изображена схема устройства, реализующего предлагаемый способ.

В устройстве между источником света и объективом 5 телекамеры 6 ус1478118 танавливают исследуемый образец 2 с наложенной на него маской 3 и светофильтр 4. Видеосигнал с выхода телекамеры поступает на вход устройства 8 выбора и хранения аналогового сигнала, в котором размах формируемого сигнала согласуется с.максимальным размахом видеосигнала. Синхроимпульсы, вырабатываемые телекамерой, поступают на вход формирователя 7 командных сигналов и сигналов выборки. Формируемые этим блоком сигналы выборки, каждая из которых содержит шесть импульсов на четырех смежных строках разложения, устанавливаются оператором по изображению на экране так, чтобы первый импульс совпадал с областью "белого" (слева от измеряемого объекта), второй, третий, четвертый и пятый импульсы совместились с изображением измеряемого объекта, а шестой импульс выборки совпал с.изображением с областью

t1 ll черного (справа от измеряемого

25 объекта) .

По внешней команде в очередном кадре развертки импульсы выборки в устройстве 8 выборки и хранения аналогового сигнала стробируют видеосигнал в точках r,-t„-. На выходе устройства выборки и хранения аналогового сигнала формируются импульсы аналогового сигнала, амплитуда которых определяется размахом видеосигнала в момент стробирования. Эти импульсы, возникая в момент стробирования (t<-С,), действуют до окончания строки.

Каждый из импульсов аналогового сигнала выборки поступает на вход 40 своего компаратора блока 10 компараторов. Одновременно на вторые входы всех компараторов подается ступенчатый сигнал с выхода устройства 8 выборки и хранения аналогового сиг- 45 нала, а также тактовые импульсы с выхода преобразователя 9 видеосигнала в цифру, которые поступают начиная от конца последнего из шести импульсов выборки. Тактовые импульсы ! считаются счетчиком, каждый разряд которого соединен с соответствующим разрядом стандартного цифроаналогового преобразователя.

Первый и шестой компараторы блока

10 компараторов, на входы которых поданы сигналы опорных уровней

"белого" и "черного", при срабатывании обеспечивают запись преобраl зованных в цифру сигналов этих опорных уровней в арифметическом устройстве 11, где осуществляется вьгчитание сигналов опорных уровней. Полученная разность опорных уровней определяет Весовой коэффициент, используемый при оценке оптической плотности измеряемого объекта, сигнал которого формируется между двумя опорными уровнями.

Сигналы с четырех компараторов блока 10 компараторов, соответствующие четырем импульсам выборки, совпадающим с измеряемым объектом, а также все разряды счетчика с выхода преобразователя 9 видеосигнала в цифровую AopMgj no io cn HG входы первого цифрового интегратора 12, на выходе которого формируется среднее цифровое значение размаха видеосигнала измеряемого объекта.

Разность опорных уровней с выхода арифметического устройства 11 поступает на входы второго цифрового интегратора 13, в котором по командам, поступающим с выхода формирователя

7 командных сигналов и сигналов выборки, осуществляется построчное суммирование и усреднение разностей опорных уровней на четырех смежных строках развертки. Усредненный сигнал разности уровней по адресу, поступающему из формирователя 7 командных сигналов и сигналов выборки, записывается в N-разрядную (N — число выборок, соответствующее количеству измеряемых объектов в поле зрения) цифровую память 15.

Аналогичным образом производится интегрирование (усреднение) за четыре строки уровней сигнала измеряемого объекта во втором цифровом интеграторе 14 и запись среднего значения измеряемого сигнала в N-разрядную вторую цифровую память 16 по тому же адресу. Относительная оптическая плотность любого участка изображения (любого измеряемого обьекта) может быть определена путем деления двух величин, записанных и сколь угодно долго хранящихся в устройствах 15 и 16 цифровой памяти, при считывании этих величин из памяти по внешним командам любого микропроцессора или ЭВИ, имеющих интерфейс.

1478118

Составитель Е.Колмакова

Техред Л. Олийнык Корректор С.Черни

Редактор С.Пекарь

Заказ 2357/44 Тираж 790 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Формула изобретения

Способ определения коэффициента оптического пропускания жидких биологических проб путем помещения проб в разделенные интервалами ячейки прозрачной кассеты, освещения кассеты с пробами проходящим светом, выделения заданной спектральной области прошедшего через кассету света и определения его интенсивности в ! заданных точках кассеты, о т л и— ч а ю шийся тем, что, с целью ускорения способа, кассету с пробами накрывают маской, содержащей прозрачные и непрозрачные участки, при этом прозрачные участки совмещают с ячейками, а интервалы между ячейками слева и справа от ячейки — соответственно с прозрачными и непрозрачными участками маски и определяют коэффициент оптического пропускания по соотношению величины сигналов от каждой пробы и от соседних с ией участков маски.
