Реферат



Изобретение относится к цифровой вычислительной технике и может быть использовано для контроля многоканальных импульсных последовательностей в системах автоматического оперативного контроля узлов дискретной техники. Целью изобретения является повышение достоверности контроля. Устройство содержит счетчики адреса 1 и интервала 2, мультиплексор 3, демультиплексор 4, регистры маски 5 и отказа 6, триггер 7 пуска, одновибратор 8, генератор 9 импульсов, группу коммутаторов 10.1-10.N, группу элементов запрет 11.1-11.N, группу элементов ИЛИ 12.1-12.N, блок 13 задания интервала анализа, элемент И 14, входы 15.1-15.N контроля, входы пуска 16 и останова 17, информационный вход 18, вход 19 синхронизации, выходы 20.1-20.N отказа устройства, выходы 21.1-21.N регистра 6. Блок 13 задания интервала анализа содержит элемент ИЛИ, кнопочный выключатель, тумблерный регистр. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1478216 д1 5114 G 06 F 1!/00, Н 03 К 5/19

3:КОИМИ

ПАТЕЛ,"."., 4.;-;;q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Е: Б, К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4175935/24-24 (22) 05.01.87 (46) 07.05.89. Вюл. Ф 17 (72) Г.Н.Тимонькин, В.П.Улитенко, В.С.Харчейко, С.Н.Ткаченко, В,О,Сперанский и А.А.Литвишко (53) 681.325 (088.8) (56) Авторское свидетельство СССР

Ф 834877, кл . Н 03 К 5/19, 1981.

Авторское свидетельство СССР

В 1042171, кл. Н 03 К 5/19, 1983. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ МНОГОКАНАЛЬНЫХ ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ (57) Изобретение относится к цифро I вой вычислительной технике и может быть использовано для контроля многоканальных импульсных последовательностей в системах автоматического оперативного контроля узлов дискретной техники. Целью изобретения является повышение достоверности контроля. Устройство содержит счетчики адреса 1 и интервала 2, мультиплексор 3, демультиплексор 4, регистры маски 5 и отказа 6, триггер 7 пуска, одновибратор 8, генератор 9 импульсов, группу коммутаторов 10.1-1 О.п группу элементов ЗАПРЕТ 11.1-11.п, группу элементов ИЛИ 12.1 — 12,n,áëîê

13 задания интервала анализа, эле1478216 мент И 14, входы 15,1 — 15.п контроля, входы пуска 16 и останова 17, информационный вход 18, вход 19 синхронизации, выходы 20.1-20.п отказа устИзобретение относится к цифровой вычислительной технике и может быть использовано для контроля многоканальных импульсных последовательностей в системах автоматического оперативного контроля узлов дискретной техники.

Цель изобретения — повышение достоверности контроля.

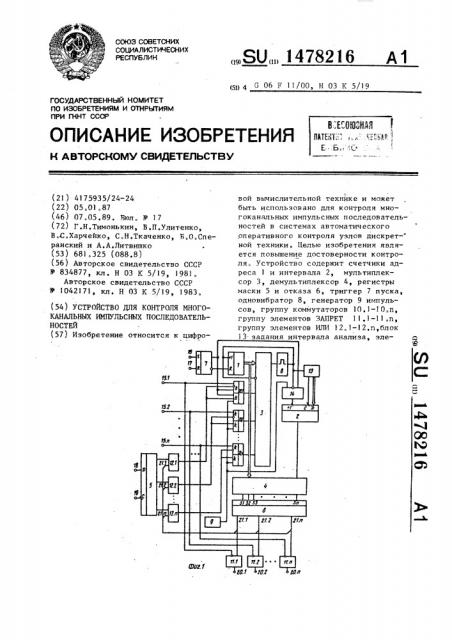

На фиг. 1 приведена функциональная схема устройства; на фиг,2— функциональная схема блока задания интервала анализа.

Устройство содержит счетчика 1 адреса и интервала 2, мультиплексор

3, демультиплексор 4, регистры маски 5 и отказа 6, триггер 7 пуска, одновибратор 8, генератор 9 импульсов, группу коммутаторов 10.1-10,п, группу элементов ЗАПРЕТ 11,1-!l.п, группу элементов ИЛИ 12.1 — 12,n,áëîê

13 задания интервала анализа,элемент И 14, входы 15,1 — 15.п контроля, входы пуска 16 и останова 17, информационный вход 18, вход 19 синхронизации, входы 20.1-20.п отказа устройства, выходы 21.1-21.п регистра 6.

Блок 13 задания интервала анализа содержит элемент ИЛИ 22, кнопочный выключатель 23 и тумблерный регистр 24, Устройство работает следующим образом.

В исходном состоянии все элементы памяти устройства находятся в нулевом состоянии. Перед началом функционирования устройство настраивается на подмножество контролируемых входных последовательностей. Для этого в регистр 5 с помощью входов 18 и

19 последовательно заносится п-разрядный код, единичные разряды кото.рого соответствуют неконтролируемым входным последовательностям, Единичные сигналы с выходов регистра 5 проройства, выходы 21,1-21.п регистра 6.

Блок 13 задания интервала анализа содержит элемент. ИЛИ, кнопочный выключатель, тумблерный регистр. 2 ил. ходят через соответствующие элементы

ИЛИ 12 на управляющие входы коммутаторов 10, В результате этого коммутаторы 10 отключают от одноименных входов мультиплексора 3 неконтролируемые последовательности и подключают к этим входам выход генератора 9, Кроме того, на тумблерном регист-!

О ре 24 блока 13 устанавливается код, дополняющий код максимального интервала (плюс 5 ), принадлежащего контролируемому подмножеству последов ательностей, до полной емкости счетчика 2, Затем нажатием кнопочного вьнслючателя 23 данный код заносится в счетчик 2, Устройство начинает функционировать после подачи импульса на вход

20 16 пуска. Этот импульс устанавливает триггер 7 пуска в единичное состояние, который снимает блокировку со счетчика 1 и открывает коммутатор

10.1 и элемент И 14.

На счетный вход счетчика 2 начинают поступать импульсы с выхода генератора 9, в результате чего начинается отсчет интервала времени, который на 57 превьппает максимальный интервал для контролируемых последовательностей.

Если до момента появления импульса переполнения на выходе счетчика

2 на вход 15.1 поступает импульс контролируемой последовательности, то он проходит через коммутатор 10.1, мультиплексор 3 на вход одновибратора 8, Kîòîðíé по er o заднему фрон40 ту формирует импульс. Этот импульс на время своей длительности закрывает мультиплексор 3, элемент И 14 передним фронтом переключает счетчик 1 в следующее состояние, а зад45 ним фронтом записывает в счетчик 2 кбд начальной установки из блока 13, ! 478216

После окончания импульса одновибратора 8 открываются мультиплексор

3 и элемент И 14, в результате чего устройство переходит в режим контро5 ля второй импульсной последовательности. В дальнейшем при правильном формировании всех импульсных последовательностей устройство функционирует аналогично описанному, После контроля и-й импульсной последовательности устройство снова переходит к контролю первой импульсной последовательности и т.д .

При переходе устройства к неконтролируемой входной последовательности через соответствующий коммутатор

10 на вход мультиплексора 3 поступает импульс с выхода генератора 9. В результате устройство с минимальной 20 задержкой переходит к контролю следующей входной последовательности, Если же в результате сбоя или отказа i-й контролируемой последовательности в течение интервала време- 25 ни, задаваемого счетчиком 2, на вход

15.i устройства не поступает импульс, то в результате переполнения счетчика 2 на его выходе появляется импульс, который через демультиплек- yg сор 4 проходит на вход i-ro разряда регистра 6 и устанавливает его в единичное состояние, фиксируя отказ.

Выходной сигнал i-го разряда регист.ра 6 через открытый элемент ЗАПРЕТ

11.i поступает на выход 20.i устройства, сигнализируя об отказе i-й входной последовательности. Одновременно этот сигнал проходит через элемент ИЛИ 12,i на управляющие входы коммутатора 1 О.i который подключает соответствующий вход мультиплексора 3 к выходу генератора 9 для исключения в дальнейшем отказавшей последовательности из подмножества контролируемых.

Если по входу 15.i на котором зафиксирован отказ либо сбой, в дальнейшем поступают импульсы, то они периодически закрывают элемент ЗАПРЕТ 11.i, формируя на его выходе импульсную последовательность, сигнализирующую о зафиксированном сбое данной последовательности, либо о изменении ее параметров (увеличении периода следования импульсов), В дальнейшем устройство функционирует аналогично описанному. Устройство прекращает свою работу при поступлении сигнала "Гтоп" на вход

17.

ФopMула из о брет ения

Устройство для контроля многоканальных импульсных последовательностей, содержащее счетчик адреса, выходы которого соединены с соответствующими адресными входами мультиплексора, выход которого подключен к входу одновибратора, выход которого соединен со счетным входом счетчика ад— реса, о т л и ч а ю m; е е с я тем, что, с целью повышения достоверности контроля, в него введены регистр маски, элементы Ж?И, коммутаторы, тригrep1 блок задания интервала анализа, счетчик интервала, демультиплексор, регистр отказа, элементы ЗАПРЕТ, элемент И, генератор импульсов, выход которого соединен с первыми информационными входами коммутаторов и первым прямым входом элемента И, выход которого соединен со счетным входом счетчика интервала, выход переполне— ния которого соединен с информационным входом демультиплексора, выходы разрядов регистра маски соединены с первыми входами соответствующих эле— ментов ИЛИ, выходы которых соединены с управляющими входами коммутаторов, выходы которых соединены с соответствующими информационными входами мультиплексора, инверсный управляющий вход мультиплексора, инверсный вход элемента И, вход блока задания интервала анализа, объединены и подключены к выходу одновибратора, прямой выход триггера подключен к стробирующему входу первого коммутатора и второму прямому входу элемента И,инверсный выход триггера соединен с установочным входом счетчика адреса, адресные входы демультиплексора объе— динены с адресными входами мультиплексора, а выходы соединены с входами соответствующих разрядов регистра отказа, выходы разрядов которого соединены с разрешаюшими входами соответствующих элементов ЗАПРЕТ и вторыми входами элементов ИЛИ, управляющий и информационные выходы блока за— дания интервала анализа соединены соответственно с входом синхронизации и информационными входами счетчика интервалов, запрещающие входы элементов ЗАПРЕТ объединены с вторыми

) 478216

Составитель О.Неплохов

Техред М. Ходанич Кор рек тор Л. Пилип енк о

P едак тор 0. Гол ов ач

Заказ 2364/48 Тираж 669 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101 информационными входами соответствующих коммутаторов и являются соответствующими входами контроля устройства, информационные входы и синхровход регистра маски, Я- и R-выходы триггера являются соответственно информационнымии в ходами, в ходом сии хро ни з ации, пуска и останова устройства, выходы элементов ЗАПРЕТ являются выходами сбоя устройства.
