Умножитель частоты

Умножитель частоты

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике. Цель изобретения - снижение шумов в спектре выходного колебания. Умножитель частоты содержит отрезки 1 и 5 волновода, умножительный диод 1, согласованные поглощающие нагрузки 3 и 6, диэлектрические резонаторы 4 и 7. Входные колебания подаются на диод 2. За счет его нелинейных свойств возбуждаются колебания на гармониках входного колебания, которые попадают в отрезки 1 и 5. Выбор расстояния между диодом 2 и резонаторами 4 и 7 обеспечивает сложение в фазе выходных колебаний, отраженных от резонаторов 4 и 7, с выходным колебанием диода 2. Подключение к диоду 2 отрезков 5, в каждом из которых установлены нагрузка 6 и резонатор 7, образует каналы запаздывающей обратной связи. Это улучшает шумовые характеристики умножителя и снижает шумы, т.к. шум представляет собой некоррелированный процесс. Нагрузки 3 и 6 обеспечивают подавление колебаний на всех частотах, кроме выходного колебания, а также устраняет возможность паразитного возбуждения умножителя. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 Н 03 В 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМY СВИДЕТЕЛЬСТВУ

3Л.И".. r.-: 5

ПАТЕНТ) .", ...., „ Л

Б,- E»., ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯЫ

ПРИ ГКНТ СССР (21) 4268430/24-09 (22) 23.01.87 (46) 07.05.89. Бюл.9 17 (72) В.А.Цыганков (53) 621 373.42(088.8) (56) Авторское свидетельство СССР

11 - 1307532, кл. Н 03 В 19/00, 17.12.85. (54) УМНОЖИТЕЛЬ ЧАСТОТЫ (57) Изобретение относится к радиотехнике. Цель изобретения — снижение шумов в спектре выходного колебания. УМножитель частоты содержит отрезки 1 и 5 волновода, умножительный диод I согласованные поглощающие нагрузки 3 и 6, диэлектрические резонаторы 4 и 7. Входные колебания подаются на диод 2. За счет его,нелинейных свойств вОзбуждаются колебания

„„80„„1478283 А 1, на гармониках входного колебания, которые попадают в отрезки 1 и 5.

Выбор расстояния между диодом 2 и резонаторами 4 и 7 обеспечивает сложение в фазе выходных колебаний, отраженных от резонаторов 4 и 7 с выходным колебанием диода 2. Подключение к диоду 2 отрезков 5, в каждом из которых установлены нагрузка 6 и . резонатор 7, образует каналы запаздывающей обратной связи. Это улучшает шумовые х-ки умножителя и снижает шумы, т.к. шум представляет собой некоррелированный процесс. Нагрузки

3 и 6 обеспечивают подавление колебаний на всех частотах, кроме выходного Я

8 колебания, а также устраняет воэмож-i ность паразитного возбуждения умножителя, 1 ил.

С:

1478283

Изобретение относится к радиотехнике и может быть использовано в приемопередающей аппаратуре различного назначения.

Цель изобретения — сии>кение шумов в спектре выходного колебания.

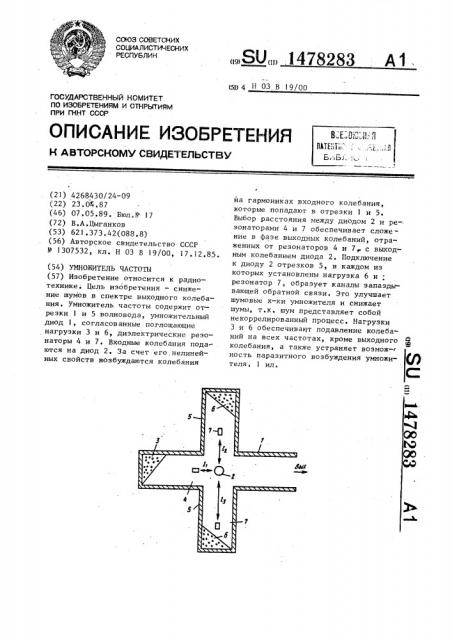

11а чертеже представлена конструкция умножителя частоты.

Умножитель частоты содер>кит отре- 10 зок волновода 1, запредельный на частоте входного сигнала, в котором установлены умножительный диод 2 и согласованная поглощающая нагрузка 3 а между нею и умножительным диодом 15

2 размещен диэлектрический резонатор

4, частота настройки которого равна частоте выходного колебания, К умножительному диоду 2 подключены два (n = 2) дополнительных отрезка волно- 20 вода 5, запредельных па частоте входного сигнала, в каждом из которых установлены дополнительная согласованная поглощающая нагрузка 6 и дополнительный диэлектрический резонатор

7, при этом частоты настройки дополнительных диэлектрических резонаторов

7 равны частоте выходного колебания, а расстояние 1 между умножительным диодом 2 и дополнительными диэлектри- 30 ческими резонаторами 7 выбраны раз-. личными и определены из условия 1

1, + m 9 /2, где 1, — расстояние

ll между умножительным диодом 2 и диэлектрическим резонатором 4 в отрезке . 35 волновода 1; m — натуральные числа, m,» + m > i = 1,2,..., (и-1); Я длина волны выходного колебания.

Умно>китель частоты работает следующим образом. 40

Входные колебания подаются на умножительный диод 2, за счет нелинейных свойств которого возбуждаются колебания на гармониках входного 45 колебания, которые попадают в отрезок волновода 1 и дополнительные отрезки волноводов 5. Выбор расстояния между умножительным диодом 2, диэлектрическим резонатором 4 и дополнительными диэлектрическими резонаторами 7 из условия 1 = 1; + mö ф/2 обеспечивает сложение в фазе в области располо жения умно>кительного диода 2 выходных колебаний, отраженных от диэлектрического резонатора 4, дополнительных диэлектрических резонаторов 7 с выходным колебанием, формируемым умножительным диодом 2.

Подключение к умножительному диоду

2 дополнительных отрезков волноводов

5, в каждом из которых установлены дополнительная согласованная поглощающая нагрузка 6 и дополнительный диэлектрический резонатор 7, образует каналы запаздывающей обратной связи, что улучшает шумовые характеристики умножителя частоты, причем выигрыш по шумам возрастает с увеличением време--. ни запаздывания при соблюдении кратно сти последнего периоду колебаний.

Выполнение условия 1, + 1 „; = 1„ создает различное время задержки в каналах запаздывающей обратной связи, что дополнительно снижает шумы, так как шум представляет собой некоррелированный процесс.

Согласованная поглощающая нагрузка

3 и дополнительные согласованные поглощающие нагрузки 6 обеспечивают подавление колебаний на всех частотах, кроме выходного, а также устраняют возможность паразитного возбуждения предлагаемого умножителя частоты. формулаизобретения

Умножитель частоты, содержащий отрезок волновода, запредельный на частоте входного сигнала, в котором установлены умножительный диод и согласованная поглощающая нагрузка, а между нею и умножительным диодом размещен диэлектрический резонатор, частота настройки которого равна частоте выходного колебания, о т— л и ч а ю шийся тем, что, с целью снижения шумов в спектре выходного колебания, к умножительному диоду подключено и, где и = 1,2,3, дополнительных отрезков волноводов, запредельных на частоте входного сигнала, в каждом из которых установлены дополнительная согласо ванная поглощающая нагрузка и дополнительный диэлектрический резонатор, при этом частоты настройки дополнительных диэлектрических резонаторов равны частоте выходного колебания, а расстояние 1„ между умножительным диодом и дополнительными диэлектрическими резонаторами выбраны различными и определены из условия где 1 — расстояние между умножитель1478283

Составитель В.Рощин

Техред Л.Сердюкова

Корректор М. Васильева

Редактор А.Мотыль

Тираж 885

Подписное

Заказ 2370/52

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðîä, ул. Гагарина,103 ным диодом и диэлектрическим резонатором в отреэке волновода; тпц — натуральные числа m ш „;, 1,2,..., (и-1);

% — длина волны выходного колебания.
