Ф
Класс 45b 26о1 № 147854
СССР

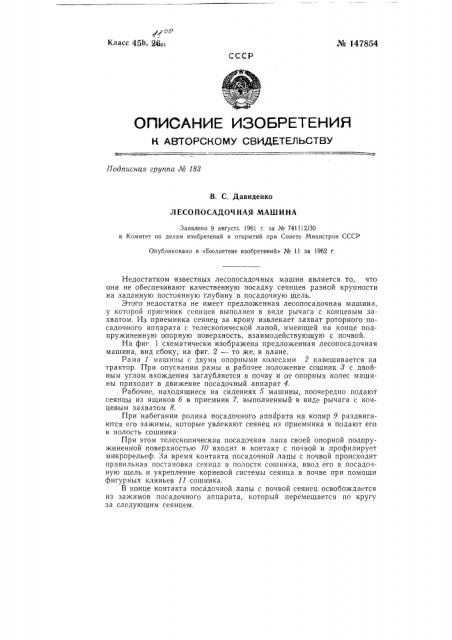

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 1ВЗ
В. С. Давиденко
ЛЕСОПОСАДОЧНАЯ МАШИНА
Заявлено 9 августа 1961 г. за № 741112/30 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 11 за 1962 r.
Недостатком известных лесопосадочных машин является то, что они не обеспечивают качественную посадку сеянцев разной крупности на заданную постоянную глубину в посадочную щель.
Этого недостатка не имеет предложенная лесопосадочная машина, у которой приемник сеянцев выполнен в виде рычага с концевым захватом. Из приемника сеянец за крону извлекает захват роторного посадочного аппарата с телескопической лапой, имеющей на конце подпружиненную опорную поверхность, взаимодействующую с почвой.
На фиг. 1 схематически изображена предложенная лесопосадочная машина, вид сбоку; на фиг. 2 — то же, в плане.
Рама 1 машины с двумя опорными колесами 2 навешивается на трактор. При опускании рамы в рабочее положение сошник 8 с двойным углом вхождения заглубляется в почву и от опорных колес машины приходит в движение посадочный аппарат 4.
Рабочие, находящиеся на сидениях 5 машины, поочередно подают сеянцы из ящиков б в приемник 7, выполненный в виде рычага с концевым захватом 8.
При набегании ролика посадочного аппарата на копир 9 раздвигаются его зажимы, которые увлекают сеянец из приемника и подают его в полость сошника
При этом телескопическая посадочная лапа своей опорной подпружиненной поверхностью 10 входит в контакт с почвой и профилирует микрорельеф. За время контакта посадочной лапы с почвой происходит правильная постановка сеянца в полости сошника, ввод его в посадочную щель и укрепление корневой системы сеянца в почве при помощи фигурных клиньев 11 сошника.
В конце контакта посадочной лапы с почвой сеянец освобождается из зажимов посадочного аппарата, который перемещается по кругу за следующим сеянцем. № 147854
Высаженный сеянец проходит между прикатывающими катками 12, которые уплотняют почву вокруг его корневой системы, Предложенная лесопосадочная машина получила техническое одобрение Главного управления лесного хозяйства и охраны лесов при
Совете Министров РСФСР.
Предмет изобретения
Лесопосадочная машина, включающая в себя приемник для ручной подачи в него сеянцев из ящиков с посадочным материалом, роторный посадочный аппарат, сошник с двойным углом вхождения в почву и спаренные прикатывающие катки, отличающаяся тем, что, с целью обеспечения качественной посадки мелких и крупных сеянцев на постоянную глубину в посадочную щель, приемник машины выполнен в виде рычага с концевым захватом, из которого сеянец за крону извлекает захват роторного посадочного аппарата с телескопической лапой, имеющей на конце подпружиненную опорную поверхность.
¹ !47854
Фиг. Р
