pro 147886

Класс 49Ь, Бгв

СССР

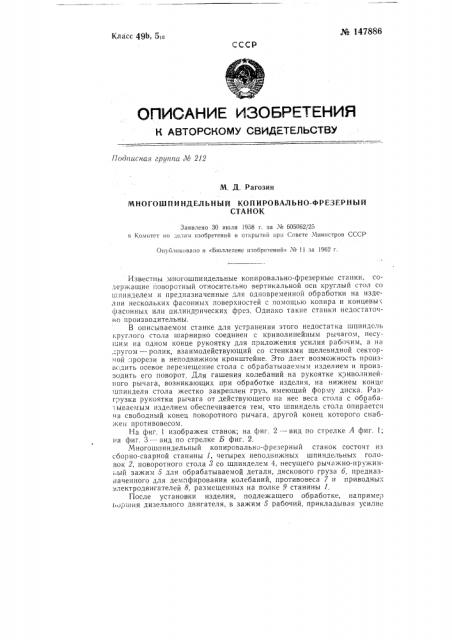

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Подписная грутга Л6 212

M. Д. Рагозин

ИНОГОШПИНДЕЛЬНЫЙ КОПИРОВАЛЪНО-ФРЕЗЕРН61Й

СТАНОК

Заявлено 30 июля 1958 г. за ¹ 605062/25 в Комитет ио лелагв изобретений и открытий ири Совете Министров СССР

Оиубликоваио в «Бюллетене изобретений> ¹ 11 за 1962 г.

Известны многошпиндельные копировально-фрезерные станки. содержащие поворотный относительно вертикальной оси круглый стол со шггннделем н предназначенные для одновременной обработки на изделии нескольких фасонных поверхностей с помощью копира и концевых

11>асонных или цилиндрических фрез. Однако такие станки недостаточно производительны.

В описываемом станке для устранения этого недостатка шпиндель круглого стола шарнирно соединен с криволинейным рычагом, несушнм на одном конце рукоятку для приложения усилия рабочим, а на, ругом — ролик, взаимодействующий со стенками щелевидной секторной прорези в неподвижном кронштейне. Это дает возможность производить осевое перемещение стола с обрабатываемым изделием и произзодить его поворот. Для гашения колебаний на рукоятке криволинейного рычага, возникающих при обработке изделия, на нижнем конце

:цпинделя стола жестко закреплен груз, имеющий форму диска. Разгрузка рукоятки рычага от действующего на нее веса стола с обраба1ываемым изделием обеспечивается тем, что шпиндель стола опирается на свободный конец поворотного рычага, другой конец которого снабжен противовесом.

На фиг, 1 изображен станок; на фиг, 2 — вид по стрелке А фиг. 1; на фиг. 3 — вид по стрелке Б фиг. 2.

Многошпиндельный копировально-фрезерный станок состоит из сборно-сварной станины 1, четырех неподвижных шпиндельных головок 2, поворотного стола 3 со шпинделем 4, несущего рычажно-пружин,ый зажим 5 для обрабатываемой детали, дискового груза 6, предназначенного для демспфирования колебаний, противовеса 7 и приводных электродвигателей 8, размещенных на полке 9 станины 1.

После установки изделия, подлежащего обработке, например поршня дизельного двигателя, в зажим 5 рабочий, прикладывая усилие № 147886 к рукоятке 10 криволинейного рычага 11, сообщает столу 8 со шпинделем 4 поворот на некоторый угол, ограничиваемый копиром 12, взаимодействующим с неподвижным пальцем 1З. Во время этого поворота стола 8 происходит обработка концевыми фасонными или цилиндрическими фрезами 14 горизонтального участка, а при подъеме стола 8— вертикальных участков, Указанное движение сто.ча обеспечивается за счет взаимодействия ролика 15, которым снабжен рычаг 11, со стенками 1б щелевидной секторной прорези 17 в неподвижном кронштейне 18 станка. Компенсация веса обрабатываемого изделия, стола 8 и шпинделя 4 осуществляется путем применения противовеса 7,:воздействующего через рычаг 19 на шип.20 резьбовой втулки 21, фиксирующей груз б на шпинделе 4. Крепление фрез 14 в шпинделях 22 головок 2 производится при помощи цанговых зажимов 28, Описываемый станок позволяет механизировать обработку;выемок под клапаны поршней двигателей внутреннего сгорания, освободиться от применения ручного труда, повысить производительность и улучшить качество готовой продукции. Производительность станка составляет

120 — 150 обработанных поршней в час, а экономический эффект от

его внедрения только по Турбомоторному заводу Свердловского совнархоза превышает 10000 руб.

Предмет изобретения

1. Многошпиндельный копировально-фрезерный станок, содержащий поворотный вокруг вертикальной оси круглый стол со шпинделем, предназначенный для одновременной обработки на изделии нескольких фасонных поверхностей с аомощью копира и концевых фасонных или цилиндрических фрез, отличающийся тем, что, с целью осевого перемещения и поворота стола с обрабатываемыми изделиями, шпиндель круглого стола шарнирно соединен с криволинейным рычагом, несущим на одном конце рукоятку для приложения силы рабочего, а на другом — ролик, взаимодействующий со стенками щелевидной секторной;прорези в неподвижном кронштейне.

2. Станок по п. 1, отл и ч а ю щи и с я тем, что, с целью гашения колебаний на рукоятке рычага, возникающих при обработке изделия, на нижнем конце шпинделя стола жестко закреплен груз в форме диска.

3. Станок по пп. 1 — 2, отличающийся тем, что, с целью разгрузки рукоятки рычага от веса стола с обрабатываемым изделием, шпиндель стола имеет опору на свободный конец lIIQBopoTHor рычага, другой конец которого снабжен противовесом. № 147886
