Конусная эксцентриковая дробилка

Конусная эксцентриковая дробилка

Иллюстрации

Показать все

Реферат



Изобретение относится к конусным эксцентриковым дробилкам для мелкого и среднего дробления, имеющим нижнюю сферическую опору внутреннего конуса, и может быть использовано во всех отраслях промыщленности, где требуется мелкое и среднее дробление различных материалов, например, в горно-металлургической, строительной и химической. Целью изобретения является - повышение степени динамического равновесия и упрощение конструкции. В дробилке зубчатое колесо снабжено тремя дополнительными, одинаковыми с ведущей 10 шестернями 13, 14, 15, размещенными равномерно по окружности и снабженными неуравновешанными грузами, смещенными на 90°С последовательно на каждой из них, а центр тяжести груза приводной шестерни размещен в плоскости центра тяжести груза зубчатого колеса в нижнем положении, при этом передаточное отнощение пары шестерня - зубчатое колесо взято в соотнощении 1:(1+2φ), где φ - натуральный ряд чисел, начиная с единицы. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК дц 4 В 02 С 2/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4322821/29-33 (22) 24.07.87 (46) 15.05.89. Бюл. № 18 (71) Всесоюзный научно-исследовательский и проектный институт механической обработки - полезных ископаемых. «Механобр» (72) К. Е. Белоцерковский, Л. П. Зарогатский, В. П. Красов, Е. В. Мартынов, и Д. В. Слободник (53) 621.926.3 (088.8) (56) Патент ФРГ № 652014, кл. 50 с, 2, !948.

Авторское свидетельство СССР № 795125, кл. В 02 С 2/02, 1978. (54) КОНУСНАЯ ЭКСЦЕНТРИКОВАЯ

ДРОБИЛКА (57) Изобретение относится к конусным эксцентриковым дробилкам для мелкого и среднего дробления, имеющим нижнюю сферическую опору внутреннего конуса и моÄÄSUÄÄ 1479093 А 1 жет быть использовано во всех отраслях промышленности, где требуется мелкое и среднее дробление различных материалов, например в горно-металлургической, строительной и химической. Цель изобретения— повышение степени динамического равновесия и упрощение конструкции. В дробилке зубчатое колесо снабжено тремя дополнительными одинаковыми с ведущей 10 шестернями 13, 14 и 15 размещенными равномерно по окружности и снабженными неуравновешенными грузами, смещенными на

90 С последовательно на каждой из них, а центр тяжести груза приводной шестерни размещен в плоскости центра тяжести груза зубчатого колеса в нижнем положении, при этом передаточное отношение пары шестерня — зубчатое колесо взято в соотношении 1: (1+2„), где п -- натураль- ® ный ряд нечетных чисел, начиная с единицы. .2 ил.

1479093

Изобретение относится к конусным эксцентриковым дробилкам для мелкого и среднего дробления, имеющим нижнюю сферическую опору внутреннего конуса, и может быть использовано во всех отраслях промышленности, где требуется мелкое и среднее дробление различных материалов, например в горно-металлургической, строительной и химической.

Цель изобретения — повышение степени динамического равновесия и упрощение конструкции.

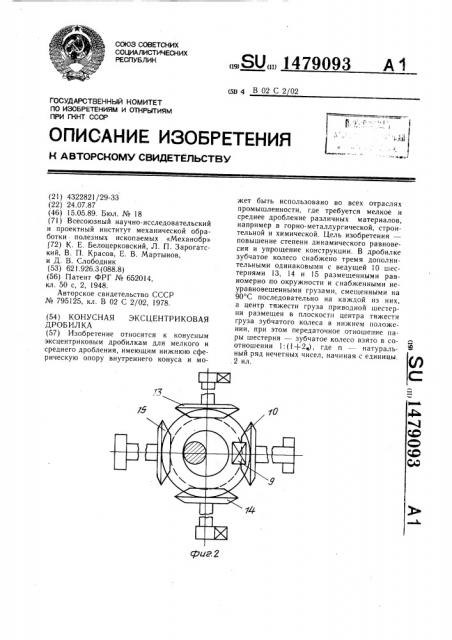

На фиг. 1 показана конструктивная схема конусной дробилки, продольный разрез; на фиг. 2 — зубчатая передача, вид сверху.

Дробилка содержит установленный на фундаменте 1 корпус 2 с наружным конусом 3 и сферической опорой 4 для внутреннего конуса 5 с валом 6, размещенным в эксцентриковой втулке 7, снабженной зубчатым колесом 8 с неуравновешенным грузом 9, установленным противоположно отклонению внутреннего конуса 5.

Приводная шестерня 10 соединена валом с электродвигателем 11, снабжена неуравновешенным грузом 12, размещенным центром тяжести в плоскости отклонения конуса 5 и центра тяжести груза 9 и на наиболее удаленном от него расстоянии. В частности, при положении груза 9 в плоскости сближения с шестерней 10 центр тяжести груза 12 повернут в нижнее положение.

В зацеплении с колесом 8 (фиг. 2) находятся также дополнительные три шестерни 13, 14 и 15, размещенные через 90 по окружности и также снабженные своими неуравновешенными грузами, повернутыми соответственно на 90 по окружности по отношению к грузу 12. Смещение положения грузов совпадает с направлением вращения шестерни 10 с отставанием по фазе от ее груза на 90 .

Передаточное отношение зацепления пары шестерня — зубчатое колесо взято в соотношении 1: (1+2п), где и — натуральный ряд нечетных чисел, начиная с единицы, т. е. 1:3, 1:7, 1:11 и т. д.

Дробилка работает следующим образом.

При врагцении шестерни 10 получают вращение зубчатое колесо 8, связанные с ним шестерни 13, 14 и 15, а также эксцентриковая втулка 7. Внутренний конус 5 при этом совершает гидрационное движение на сферической опоре 4, развивая при этом центробежную силу, приложенную к его центру тяжести, стремящемуся своим моментом опрокинуть корпус дробилки на фундаменте. В таком положении конуса 5 груз 9, а также грузы шестерен 13 и 14 направлены противоположно его отклонению, что позволяет в сочетании с силой плиты на вершине конуса 5 и эксцентрика полностью уравновесить действующие силы.

Одновременно моменты центробежных сил грузов всех шестерен, плиты и колеса в сумме равны и направлены противоположно моменту силы, развиваемой конусом 5.

Таким образом, в положении, показанном на фиг. 1 и 2.

F=XP,.

М=ZM;0

1S где Р; — силы, действующие в дробилке;

М вЂ” моменты, действующие в дробилке.

Размещение грузов на валах шестерен и передаточное отношение зубчатого зацепления в соответствии с изобретением обеспечивают в динамике полное уравновешивание дробилки.

В сравнении с прототипом предлагаемая дробилка конструктивно значительно проще, так как не требует для распределительной плиты специального приводного вала, размещенного внутри вала конуса. Стоимость предлагаемой уравновешенной дробилки на ЗОО ниже, чем прототипа.

Формула изобретения

Конусная эксцентриковая дробилка, содержащая корпус с наружным конусом и сферической опорой для внутреннего конуса с валом, размещенными в эксцеитриковой втулке, несущей зубчатое колесо с неуравновешенным грузом, установленным противофазно отклонению внутреннего конуса, и входящую в зацепление с зубчатым колесом приводную шестерню, смонтированную в опорных подшипниках корпуса, отличаюи аяся тем, что, с целью повышения степени динамического равновесия и упроще40 ния конструкции, зубчатое колесо дополнительно снабжено входящими с ним в зацепление и смонтированными в опорных подшипниках корпуса тремя шестернями, одинаковыми с ведущей шестерней, при этом шестерни установлены равномерно по окружности и снабжены неуравновешенными грузами, смещенными на 90 последовательно на каждой из них, центр тяжести груза приводной шестерни расположен в плоскости центра тяжести груза зубчатого колеса в нижнем его положении, а передаточное отношение пары шестерня — зубчатое колесо взято в соотношении 1:(1 +2п), где Il — натуральный ряд нечетных чисел, начиная с единицы.

1479093

Составитель В. Губарев

Редактор М. Андрушенко Техред И. Верес Корректор Н. Король

Заказ 2464/4 Тираж 544 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Рау шская наб., д. 4,15

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 101
