Реферат



Изобретение относится к средствам механизации и автоматизации кузнечно-прессовых машин, в частности к конструкции намоточных устройств. Цель изобретения - повышение надежности. В процессе волочения проволока 4 проходит под следящим роликом 3 между эксцентриковым роликом 9 и зубчатой губкой 7. Зазор между роликом 9 и губкой 7 регулируется в зависимости от толщины проволоки 4. По окончании волочения или при обрыве проволоки рычаг 2 со следящим роликом 3 падает, вращая ролик 9, который прижимает проволоку 4 к зубчатой губке 7. Проволока 4 оказывается зафиксированной. Сила трения колодок 11 и 12 о барабан 1 не превышает прочности проволоки на разрыв. Это достигается регулировкой колодок 11 и 12. Так как барабан 1 продолжает по инерции вращаться, колодки 11 и 12, предолевая силу трения о барабан 1, начинают проворачиваться вместе с барабаном 1. При этом конец проволоки 4 остается натянутым. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК цд 4 В 21 С 47 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ilQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4301969/25-27 (22) 01.09.87 (46) 15.05.89. Бюл. № 18 (71) Алма-Атинский завод тяжелого машиностроения им. 60-летия ГССР (72) Л. Н. Свинцов и Г. В. Мартюк (53) 621.772.068 (088.8) (56) Авторское свидетельство СССР № 1139529, кл. В 21 С 47/10, 28.01.83. (54) НАМОТОЧНОЕ УСТРОЙСТВО ДЛЯ

ПРОВОЛОКИ (57) Изобретение относится к средства м механизации и автоматизации кузнечнопрессовых машин, в частности к конструкции намоточных устройств. Цель изобретения — - повышение надежности. В процессе волочения проволока 4 проходит под сле„„Я0„„1479159 A 1 дящим роликом 3 между эксцентриковым роликом 9 и зубчатой губкой 7. Зазор между роликом 9 и губкой 7 регулируется в зависимости от толщины проволоки 4. По окончании волочения или при оорыве проволоки рычаг 2 со следящим роликом 3 падает, вращая ролик 9, который прижимает проволоку 4 к зубчатой губке 7. Г1роволока

4 оказывается зафиксированной. Сила трения колодок 11 и 12 о барабан не превышает прочности проволоки на разрыв. Это достигается регулировкой колодок 11 и 12.

Так как барабан 1 продолжает по инерции вращаться, колодки 1 и 2. преодолевая силу трения о барабан 1, начинают проворачиваться вместе с барабаном 1. При этом конец проволоки 4 остается натянутым. 6 ил.

1479159

Изобретение относится к средствам механизации и автоматизации кузнечно-прессовых машин, в частности к конструкции намоточных устройств.

Цель изобретения — повышение надежности.

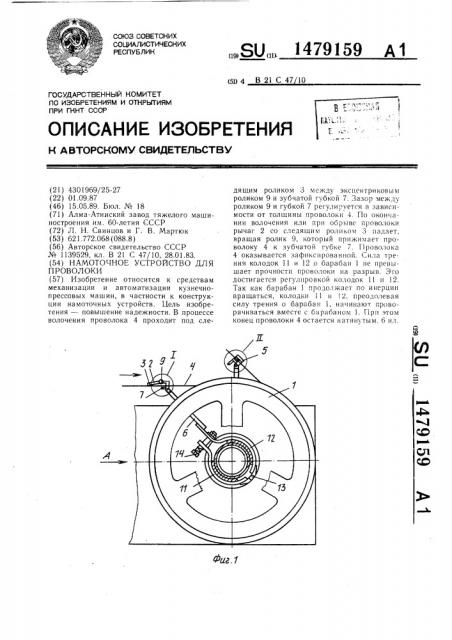

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — узел I на фиг. 1; на фиг. 4 — узел П на фиг. 1; на фиг. 5 — вид по стрелке Б на фиг. 3; на фиг. 6 — узел III на фиг, 4.

Намоточное устройство содержит приводной барабан 1, смонтированный на рычаге

2 следяший ролик 3, а также головку захвата и удержания конца проволоки 4, которая выполнена в виде корпуса 5 с сочлененным с ним держателем 6. акрепле««ной на корпусе 5 зубчагой губю«,, смонтированной в корпусе 5 на, < губкой 7 оси 8 с шарнирно сочлененным с «ц:й рифленым эксцентриковым роликом 9, жестко соединенным с рычагом 2, установленных на закрепленном на барабане 1 фла««це 10 с охватом последнего двух тормозных колодок

11 и 12, шарнирно сочлененных осью 13 с одной стороны и стяжным пальцем 14, подпружиненным относительно колодки 11 с другой стороны.

Держатель 6 соединен с колодкой 12.

Устройство работает следующим образом.

В процессе волочения проволока 4 проходит под следящим роликом 3 между эксцентриковым роликом 9 и зубчатой губкой

7. Зазор между роликом 9 и губкой 7 регулируется в зависимости от толщины проволоки болтом 15. По окончании волочения или при обрыве проволоки 4 рычаг 2 со сле: дящим роликом 3 падает, врашая ролик 9, который прижимает проволоку 4 к зубчатой губке 7. Проволока 4 оказывается зафиксированной в головке, при этом жесткость фиксации усиливается по мере натяжения проволоки 4, причем сила трения колодок

11 и 12 о фланец 10 не превышает прочности проволоки на разрыв. Это достигается ре-улировкой колодок 11 и !2 т«одпружиненным пальцем 14. Так как барабан 1 продолжает по инерции вращаться, колодки 11 и 12, преодолевая силу трения о фланец 10, начинают проворачиваться вместе с барабаном 1. При этом конец проволоки 4 остается натянутым. Надежное зажатие проволоки 4 между роликом 9 и губкой 7 предотвращает распушивание и запутывание проволоки, обусловленные сталкиванием крайних витков и запутыванием проволоки во время обрыва проволоки или по окончании волочения. Поднятием рычага

2 со следяшим роликом 3 освобождают конец проволоки 4 и возвращают головку захвата и натяжения проволоки в перво««ачальное положение.

Изобретение обеспечивает повышение

20 надежности намоточного устройства для проволоки.

Фо р,и ула и зоб рет ения

Намоточное устройство для проволоки, содержащее приводной барабан, смонтированный на рычаге следящий ролик, а также головку захвата и удержания конца проволоки, отличающееся тем, что, с целью повышения надежности, упомянутая головка выполнена в виде корпуса с сочлененным с ним держателем закрепленной на корпусе зубчатой губки, смонтированной в корпусе над губкой оси с шарнирно сочлененным с ней рифленым эксцентриковым роликом, жестко соединенным с рычагом следящего ролика, установленных с охватом барабаном двух тормозных колодок, шарнирно сочлененных друг с другом с одной стороны и стяжным пальцем, подпружиненным относительно одной из колодок с другой стороны, при этом держатель соединен с соответ4О ству«о«цей тормозной Ко."«одкой
