Реферат



Изобретение относится к обработке металлов давлением и может быть использовано при обработке длинномерных профилированных заготовок. Цель изобретения - повышение производительности за счет увеличения скорости обработки. В контейнер с размещенной в нем заготовкой заливают ферромагнитную жидкость через входной клапан. Бегущее поле катушки, размещенной вокруг контейнера, изменяет вязкость рабочей жидкости, циркулирующей в направлении очага деформации, т.е. матрицы. Под воздействием жидкости заготовка подается в матрицу, а рабочая жидкость выходит через выходной клапан в аккумулирующую емкость. Способ обеспечивает возможность непрерывного гидропрессования заготовок из ферромагнитных и немагнитных материалов при рабочих давлениях до 1000 МПа. 1 ил.

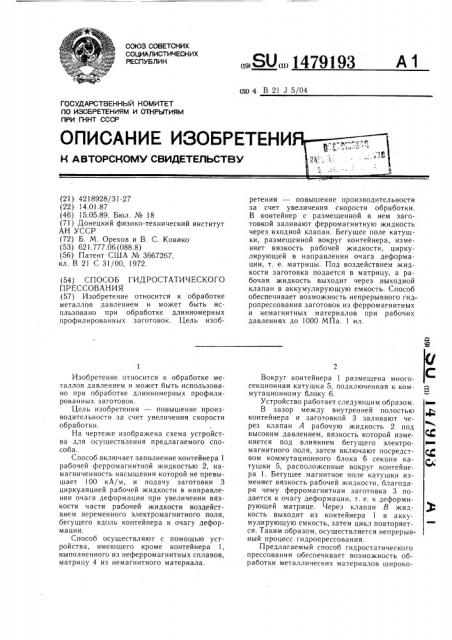

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1479193 (5и 4 В 21 J 5/04

OllHCAHHE ИЗОБРЕТЕНИ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

4:

<С

СС (ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4218928/31-27 (22) 14.01.87 (46) 15.05.89. Бюл. № 18 (71) Донецкий физико-технический институт

АН УССР (72) Б. М. Орехов и В. С. Ковико (53) 621.777.06 (088.8) (56) Патент США № 3667267, кл. В 21 С 31/00, 1972. (54) СПОСОБ ГИДРОСТАТИЧЕСКОГО

ПРЕССОВАНИЯ (57) Изобретение относится к обработке металлов давлением и может быть испльзовано при обработке длинномерных профилированных заготовок. Цель изобИзобретение относится к обработке металлов давлением и может быть использовано при обработке длинномерных профилированных заготовок.

Цель изобретения — повышение производительности за счет увеличения скорости обработки.

На чертеже изображена схема устройства для осуществления предлагаемого способа.

Способ включает заполнение контейнера 1 рабочей ферромагнитной жидкостью 2, намагниченность насыщения которой не превышает 100 кА/м, и подачу заготовки 3 циркуляцией рабочей жидкости в направлении очага деформации при увеличении вязкости части рабочей жидкости воздействием переменного электромагнитного поля, бегущего вдоль контейнера к очагу деформации.

Способ осуществляют с помощью устройства, имеющего кроме контейнера 1, выполненного из неферромагнитных сплавов, матрицу 4 из немагнитного материала. ретения — повышение производительности за счет увеличения скорости обработки.

В контейнер с размещенной в нем заготовкой заливают ферромагнитную жидкость через входной клапан. Бегущее поле катушки, размещенной вокруг контейнера, изменяет вязкость рабочей жидкости, циркулирующей в направлении очага деформации, т. е. матрицы. Под воздействием жидкости заготовка подается в матрицу, а рабочая жидкость выходит через выходной клапан в аккумулирующую емкость. Способ обеспечивает возможность непрерывного гидропрессования заготовок из ферромагнитных и немагнитных материалов при рабочих давлениях до 1000 МПа. 1 ил.

Вокруг контейнера 1 размещена многосекционная катушка 5, подключенная к коммутационному блоку 6.

Устройство работает следующим образом.

В зазор между внутренней полостью контейнера н заготовкой 3 заливают через клапан А рабочую жидкость 2 под высоким давлением, вязкость которой изменяется под влиянием бегущего электромагнитного поля, затем включают посредством коммутационного блока 6 секции катушки 5, расположенные вокруг контейнера 1. Бегущее магнитное поле катушки изменяет вязкость рабочей жидкости, благодаря чему ферромагнитная заготовка 3 подается к очагу деформации, т. е. к деформирующей матрице. Через клапан В жидкость выходит из контейнера 1 в аккумулирующую емкость, затем цикл повторяется. Таким образом, осуществляется непрерывный процесс гидропрессования.

Предлагаемый способ гидростатического прессования обеспечивает возможность обработки металлических материалов широко!

479!93

Формула изобретения

1 3 2

Составитель Л. Гузь

Редактор Л. Огар Тсхред И. Верес Корректор О. Кравцова

За каз 2478/9 Тираж 573 Подписное

ВНИИПИ Государственного комитета по изооретениям и открытиям при ГКНТ СССР !! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10! го класса при рабочих давлениях до !

000 МПа.

Способ гидростатического прессования, включающий заполнение контейнера рабочей жидкостью под давлением и подачу заготовки циркуляцией рабочей жидкости в направлении очага деформации, отличающийся тем, что, с целью повышения производительности за счет увеличения скорости обработки, для подачи заготовки используют ферромагнитную жидкость, намагниченность насыщения которой не превышает !00 кА/м, увеличивая вязкость части ее воздействием переменного электромагнитного поля, бегущего вдоль контейнера к очагу деформации.
