Устройство для лужения радиодеталей

Устройство для лужения радиодеталей

Иллюстрации

Показать все

Реферат



Изобретение относится к пайке, а именно к устройствам для пайки погружением, и может быть использовано для лужения керамических конденсаторов, а также аналогичных радиодеталей. Цель изобретения - повышение процента выхода годных радиодеталей за счет повышения качества лужения. Устройство дополнительно снабжено кольцом 3, обеспечивающим возможность свободного вращения насадки 2 под действием вращающегося магнитного поля.Припой выходит из насадки под большим углом, обеспечивая четкое отделение конденсаторов от припоя. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 В 23 К 3 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1268332 (21) 4297632/25-27 (22) 14,08,87 (46) 15.05.89. Бюл. № 18 (72) А. И. Хавронин (53) 621.791.366 (088.8) (56) Авторское свидетельство СССР № 1268332, кл. В 23 К 3/06, 1985. (54) УСТРОЙСТВО ДЛЯ ЛУЖЕНИЯ РАДИОДЕТАЛЕЙ (57) Изобретение относится к пайке, а именно к устройствам для пайки погружением, ÄÄSUÄÄ 1479220 А 2 и может быть использовано для лужения керамических конденсаторов, а также аналогичных радиодеталей. Цель изобретения— повышение процента выхода годных радиодеталей за счет повышения качества лужения. Устройство дополнительно снабжено кольцом 3, обеспечивающим возможность свободного вращения насадки 2 под действием вращающегося магнитного поля. Припой выходит из насадки под большим углом, обеспечивая четкое отделение конденсаторов от припоя. 2 ил.

1479220

Формула изобретения

Составитель Е. Тютненкова

Редактор О. Спесивых Техред И. Верес Корректор М. Максимишинец

Заказ 2481I1 1 Тираж 895 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к области пайки, а также к устройствам для пайки погружением и может быть использовано для лужения керамических конденсаторов, имеющих металлизированные торцы, а также аналогичных радиодеталей.

Целью дополнительного изобретения является повышение процента выхода годных радиодеталей за счет повышения качества лужения.

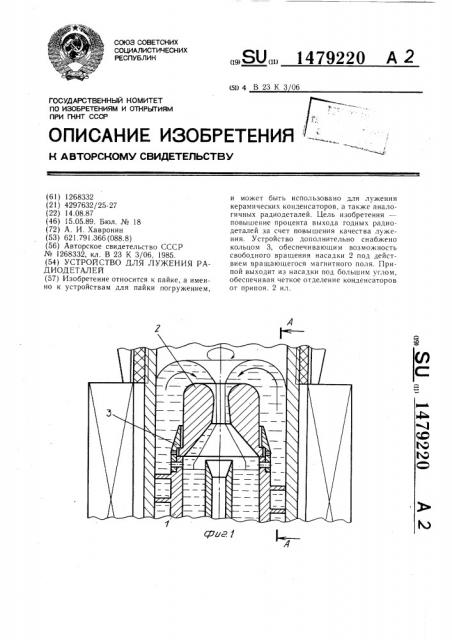

На фиг. 1 изображена часть устройства с насадкой; на фиг. 2 — разрез А-А на фиг. 1.

На сердечнике 1 установлена насадка 2, охваченная кольцом 3. Кольцо 3 с помощью замка 4 неподвижно соединяется с сердечником 1, а насадка 2 установлена в кольце 3 с возможностью свободного вращения. По окружности кольца 3 расположены отверстия 5, через которые в соединение насадка— кольцо поступает жидкий припой, выполняющий роль смазки.

Устройство работает следующим образом.

При включении индуктора в массивной насадке 2 возникают вихревые токи, которые взаимодействуют с вращающимся магнитным полем индуктора и приводят насадку 2 во вращательное движение. Припой, вращаясь, поступает снизу по винтообразной направляющей, а когда попадает на насадку 2, получает дополнительное ускорение и расходится при выходе из насадки под большим углом, обеспечивая более четкое отделение конденсаторов от припоя, уменьшение брака по уносу заготовок в ванну с

1О припоем.

Устройство для лужения радиодеталей по авт. св. № 1268332, отличающееся тем, что, с целью повышения процента выхода годных радиодеталей за счет повышения качества лужения, оно дополнительно снабжено жестко закрепленным на сердечнике

20 кольцом, а насадка установлена в указанном кольце с возможностью свободного вращения.
