Горелка для дуговой сварки плавящимся электродом

Горелка для дуговой сварки плавящимся электродом

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке, в частности к устройствам для дуговой сварки плавящимся электродом в среде защитных газов. Цель изобретения - экономия защитного газа путем использования для продувки сжатого воздуха. В пневмопривод горелки встроен пневмораспределитель 1 с обратным клапаном 13, установленным между пневмораспределителем 1 и каналом 9 для подачи защитного газа, а канал 9 соединен с рабочими полостями пневмоцилиндра 2. Вследствие использования отработанного сжатого воздуха в качестве продувочного газа экономится более дорогой защитный газ. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 23 К916

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ДОЩЦП7НЬIУ 20 3

Cwom iu Воздух

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

40 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР!

61) 1428545 (21) 4171160/27-27 (22) 04.01.87 (46) 15.05.89. Бюл. № 18 (71) Запорожский автомобильный завод

«Коммунар» (72) А. В. Буряк и С. А. Панько (53) 621.791.753.034(088.8) (56) Авторское свидетельство СССР № 1428545, кл. В 23 К 9/16, 1986.

„„SU„„1479227 А 2 (54) ГОРЕЛКА ДЛЯ ДУГОВОЙ СВАРКИ

ПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ (57) Изобретение относится к сварке, В частности к устройствам для дуговой сварки плавящимся электродом в среде защитных газов.

Цель изобретения — экономия защитного газа путем использования для продувки сжатого воздуха. В пневмопривод горелки встроен пневмораспределитель 1 с обратным клапаном 13, установленным между пневмораспределителем 1 и каналом 9 для подачи защитного газа, а канал 9 соединен с рабочимии полостями п невмоцили ндра 2. Вследствие использования отработанного сжатого воздуха в качестве продувочного гызы экономится более дорогой защитный газ. 2 ил.

1479227

Изобретение относится к сварке, в частности к устройствам для дуговой сварки плавящимся электродом в среде защитных газовЦелью изобретения является экономия за щитного газа путем использования для продувки сжатого воздуха.

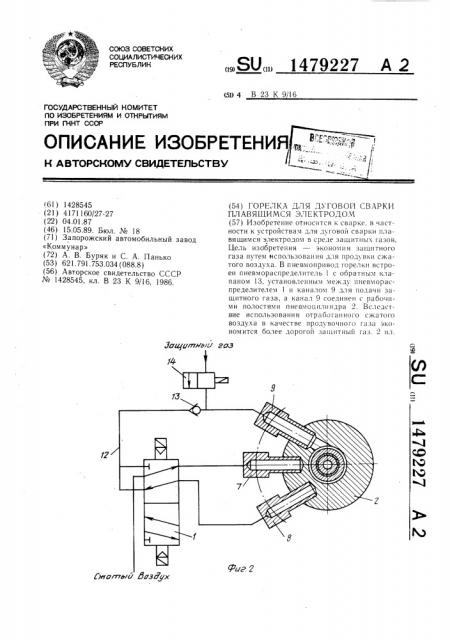

На фиг. 1 изображен общий вид горелки; на фиг. 2 — пневматическая схема устройства.

Горелка для дуговой сварки содержит пневмораспределитель 1 и пневмоцилиндр

2 с поршнем 3, на котором закреплен скребок 4, выполненный в виде спирали для очистки сопла 5 и мундштука 6. Для подвода сжатого воздуха и защитного газа в горелке предусмотрены соответствующие каналы 7, 8 и 9, причем каналы 7 и 8 соединены с рабочими полостями 10 и 11 пневмоцилиндра

2 и через пневмораспределитель 1 с магистралью сжатого воздуха. В свою очередь, рабочие полости 10 и 11 пневмоцилиндра пневмоприводом 12 соединены с каналом 9 защитного газа через обратный клапан 13, который установлен между пневмораспределителем 1 и каналом 9, связанным с источником защитного газа посредством отсекателя 14. Поршень 3, внутри которого размещен мундштук 6, закреплен на сварочной установке посредством кронштейна 15.

Горелка работает следующим образом.

После выполнения определенного количества циклов сварки осуществляется очистка сопла 5 и .мундштука 6. Для этого по сигналу командоаппарата (не показан) отсекателем 14 перекрывается канал 9 подвода защитного газа, а в полость 10 пневмоцилиндра 2 по каналу 7 подается сжатый воздух. Из полости 11 отработанный сжатый воздух по каналу 8 через пневмораспределитель 1 поступает в пневмопривод 12. В результате чего относительно неподвижного поршня 3 со скребками 4 перемещается вверх пневмоцилиндр 1 и мундштук 6, скребок 4 очищает внутреннюю поверхность сопла 5 и наружную поверхность мундштука 6.

Одновременно с этим движением сопла и мундштука относительно скребка отработанный воздух, поданный в пневмопривод 12, через обратный клапан 13 поступает в канал

9 и по нему непосредственно в зону очистки, осуществляя ее продувку. При этом все продукты очистки (капли металла, шлака и т.п.), срезанные скребком с поверхностей сопла и мундштука, под воздействием сжатого воздуха выдуваются из сопла наружу, обеспечивая качественную очистку.

После окончания очистки сжатый воздух из магистрали подается через пневмораспределитель 1 по каналу 8 в полость 11 пневмоцилиндра 2, из полости 10 весь на15 ходящийся в ней отработанный сжатый воздух по каналу 7 вновь поступает в пневмопривод 12 и через обратный клапан 13— в зону очистки, еще раз продувая ее, при этом пневмоцилиндр 2 с соплом 5 и мундштуком 6 возвращается в исходное положение.

Процесс очистки и продувки окончен и после того, как открывается подача защитного газа по каналу 9, а следовательно, запирается обратный клапан 13, горелка подготовлена к следующим циклам сварки.

Вследствие использования отработанного сжатого воздуха в качестве продувочного газа экономится более дорогой защитный газ.

Формула изобретения

Горелка для дуговой сварки плавящимся электродом по авт. св. № 1428545, отличающаяся тем, что, с целью экономии защитного газа путем использования для продувки сжатого воздуха, пневмопривод выполнен с пневмораспределителем и обратным клапаном, установленным между пневмораспределителем и каналом для подачи

4О защитного газа, а канал для подачи защитного газа соединен с рабочими полостями пневмоцилиндра.

1479227

Воа8 х

Воздух

П 2

Фиг. 1

Составитель Г. Квартальнова

Редактор О. Спесивых Техред И. Верес Корректор М. Максимишинец

Заказ 2481/11 Тираж 895 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб.. д. 4!5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
