Реферат



Класс 63@, )

71с, 15!, .1т1во 147924

СССР

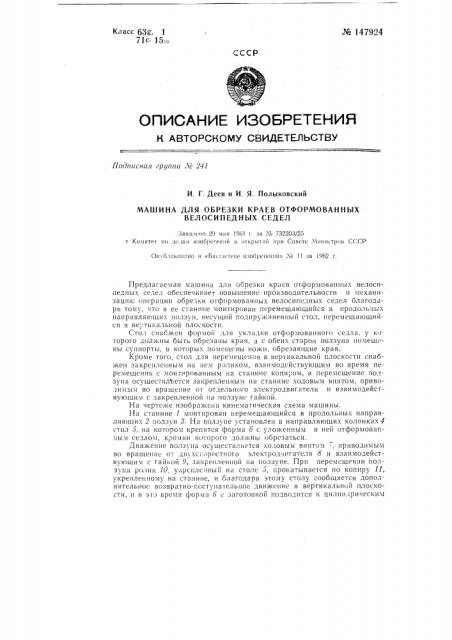

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная груггггп Л6 241

И. Г. Деев и И. Я. Полыковский

МАШИНА ДЛЯ ОБРЕЗКИ КРАЕВ ОТФОРМОВАННЫХ

ВЕЛОСИПЕДНЫХ СЕДЕЛ

Заявлено 29 мая 1961 г. за Л< 732203/25 в Комитег но дс,!агв изобретений и открыт:и нри Совстс Мин!!стров CCCÐ

Оиубг!вковано в «Б!сн!зстсне изобретений» X 11 за 1962 г.

Г1редлагаемая машина для обрезки краев отформованных велосипедных седел обеспечивает повышение производительности и механизагги!о «пера пни обре !i! отформованных pe oeH!ie Hbix седел благодаря тому, что в ее станине монтирован перемещающийся в продольных направляющих ползун, несущий подпружиненный стол, перемеща!ощийся в вертикальной плоскости.

Стол снабжсH формой для укладки отформованного седла, у которого должны быть обрезаны края. а с обеих сторон ползуна номещ»ны суп»орты, в которы., помещены ножи, обреза!ощие края.

Кроме того, стол для перемещен!!я в вертикальной плоскости снабжен закрепленным на нем роликом, взаимодействующим во время перемещения с монтироыанным на станине копиром, а перемещение ползуна осуществлтгется закрепленным на станине ходовым винтом, приводимым во вращение от отдельного электродвигателя и взаимодействующим с закрепленной а ползуне гайкой.

На чертеже изображена кинематическая схема машины.

На станине 1 монтирован перемещающийся в продольных направля!ощих 2 ползун 8. г-га ползуне установлен в направляющих колонках 4 стол 5, на котором крепится форма 6 с у.!оженным в ней отформован-!! ых! седлом, крох! ки которого дол жнь! Обреза тъся.

Движенг!е полз1 HB oc) ществлястся xo30BblAl винтом г, привод!!х!ых! во вращение от дмхс ростного электродвигателя 8 и взаимодейству!ощим с гайкой 9, закрепленной на ползуне. При перемещении ползуна ролик 10, укрепленный на столе 6, прокатывается по копиру 11, укрепленному на станине, и благодаря этому столу сообщается дополнительное возвратно-гоступательное движение в вертикальной плоскости, и в эг ) время форма 6 с заготовкой подводится к цилиндри !еским № 147924 ножам 12. При этом укрепленные на ползуне 3 копиры 13, обкатыва..мые роликами 14, перемещают боковые суппорты 15 с укрепленными в них вращающимися ножами 12 (этим обеспечивается обход ножами крепления заготовки в форме) .

Изменение угла резания ножей 12 обеспечивается системой тяг и рычагов, взаимодействующих с копиром 1б, обкатываемым роликом 17.

Возвратно-поступательное движение ножей 12 осуществляется от электродвигателя И через шлицевой валик и цепную передачу. После окончания рабочего хода ползун 3 нажимает на концевой выключатель 19, ревсрсирующий двигатель 8, который на повышенной скорости (холостой ход) возвращает ползун в исходное положение.

Предмет изобретен ия

1. Машина для обрезки краев отформованных велосипедных седел, отличающаяся тем, что, с целью увеличения производительности, она состоит из монтированного на станине перемещающегося в продольных направляющих ползуна, несущего монтированный на нем перемещающийся в вертикальной плоскости подпружиненный стол, снаоженный формой для укладки отформованного седла, и расположенных с обеих сторон ползуна суппортов для закрепления в них ножей, обрабатывающих края седел.

2. Машина по п. 1, отл и ч а юща я ся гем, что для перемещения в вертикальной плоскости стола, последний снабжен закрепленным на нем роликом, взаимодействующим во время перемещения ползуна с монтированным на станине копиром.

3. Машина по п. I, отличающаяся тем, что для перемещения ползуна применен закрепленный на станине, приводимый в движение от индивидуального электродвигателя ходовой винт, взаимодействующий с монтированной на ползунс гайкой. № 147924

8 7
