Этажная литьевая форма для изготовления полимерных изделий

Этажная литьевая форма для изготовления полимерных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к технологической оснастке - литьевым формам для изготовления полимерных изделий. Цель изобретения - уменьшение хода раскрытия формы. Для этого плита выталкивания установлена в основании с возможностью поворота и выполнена в виде диска с обращенной к толкателям копирной поверхностью. Поворот плиты выталкивания обеспечивается выполнением на хвостовике участка в виде ходового винта, взаимодействующего при перемещении хвостовика толкателем термопластавтомата с закрепленной в диске гайкой. 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) 4 03 A i (51) 4 B 29 С 45/26, 45/40

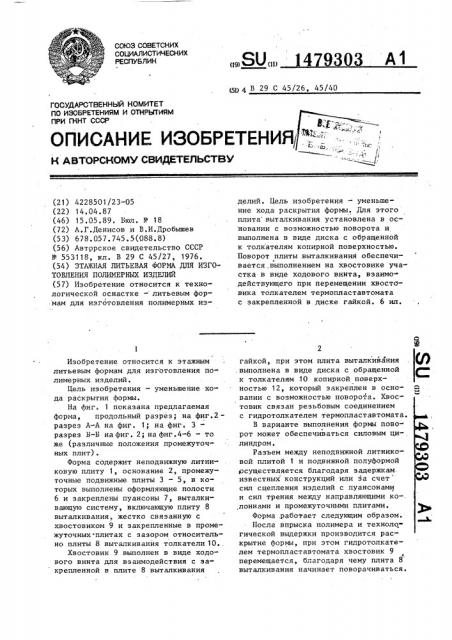

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

Н A ВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 4228501/23-05 (22) 14.04.87 (46) 15,05.89. Бюл. ¹ l8 (72) А.Г.Денисов и В.И.Дробышев (53) 678.057.745.5(088.8) (56) Авторское свидетельство СССР

¹ 553118, кл. В 29 С 45/27, 1976. (54) ЭТАЖНАЯ ЛИТЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛИМЕРНЫХ ИЗДЕЛИЙ (57) Изобретение относится к технологической оснастке — литьевым формам для изготовления полимерных изИзобретение относится к этажным литьевым формам для изготовления полимерных изделий.

Цель изобретения — уменьшение хода раскрытия формы.

На фиг. 1 показана предлагаемая форма, продольный разрез; на фиг.2разрез А-А на фиг. 1; на фиг. 3разрез b-Б на фиг. 2; на фиг.4-6 — то же (различные положения промежуточных плит) .

Форма содержит неподвижную литниковую плиту 1, основание 2, промежуточные подвижные плиты 3 — 5, в которых выполнены оформляющие полости

6 и закреплены пуансоны 7, выталкивающую систему, включающую плиту 8 выталкивания, жестко связанную с хвостовиком 9 и закрепленные в промежуточных плитах с зазором относительно плиты 8 выталкивания толкатели 10.

Хвостовик 9 выполнен в виде ходового винта для взаимодействия с закрепленной в плите 8 выталкивания делий. Цель изобретения — уменьшение хода раскрытия формы. Для этого плита выталкивания установлена в основании с возможностью поворота и выполнена в виде диска с обращенной к толкателям копирной поверхностью.

Поворот плиты выталкивания обеспечивается.выполнением на хвостовике участка в виде ходового винта, взаимодействующего при перемещении хвостовика толкателем термопластавтомата с закрепленной в диске гайкой. 6 ил. гайкой, при этом плита выталкивАния . выполнена в виде диска с обращенной к толкателям .10 копирной поверхностью 12, который закреплен в основании с возможностью поворота. Хвостовик связан резьбовым соединением с гидротолкателем термопластавтомата.

В варианте выполнения формы поворот может обеспечиваться силовым ци-, линдром.

Разъем между неподвижной литниковой плитой 1 и подвижной полуформой рсуществляется благодаря задержкам. известных конструкций или за счет " сил сцепления изделий с пуансонами и сил трения между направляющими ко-. ,лоннами и промежуточными плитами.

Форма .работает следующим образом.

После впрыска полимера и техноло,гической выдержки производится раскрытие формы, при этом гидротолкателем термопластавтомата хвостовик 9

>, перемещается, благодаря чему плита 8 выталкив ания начинает поворачивать ся.

1479303

Копирная поверхность 12 подходит к торцам толкателей 10, которые поочередно поджимаются, перемещая соответствующие промежуточные плиты 3 — 5

5 промежуточная плита 3 (фиг. 5); перемещаясь относительно пуансона, закрепленного в плите 3, снимает с последнего отливку и останавливается.

При этом она проходит путь, равный высоте снимаемой отливки. Затем перемещается промежуточная плита 4, которая снимает отливку с пуансона, закрепленного по плите 5, и останавлй вается, пройдя то же расстояние. Про- 15 межуточная плита 5, перемещаясь аналогичным образом, снимает отливку с пуансона и останавливается.

При смыкании формы хвостовик перемещается гидротолкателем термопластавтомата и формы возвращаются в ис-. ходное положение.

Формула изобретения

Этажная литьевая форма для изго-товления полимерных изделий, содержащая неподвижную литниковую плиту, основание, промежуточные подвижные плиты, в которых выполнены оформляющие полости и закреплены пуансоны, выталкивающую систему, включающую плиту выталкивания, жестко связанную с хвостовиком, и закрепленные в промежуточных плитах с зазором относительно плиты выталкивания толкатели, отличающаяся тем, что, с целью уменьшения хода раскрытия йормы, плита выталкивания закреплена в основании с возможностью поворота и выполнена в виде диска с обращенной к толкателям копирной поверхностЬю.

)479303

A-А

Фиг.2 (Риг. 3

1 479303

Фиг, Ф

6-б

1479303

Фиг.d

Составитель В.Шуралев

Редактор Т.Парфенова Техред Л.Олийнык Корректор В.Гирннк

Заказ 2487/15

Тираж 536

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r .Óæãoðîä, ул. Гагарина,101
