Способ термической обработки деформируемых алюминиевых бронз

Способ термической обработки деформируемых алюминиевых бронз

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, в частности к способам термической обработки деформируемых алюминиевых бронз, легированных железом и марганцем в машиностроении. Целью изобретения является повышение твердости и прочности. Способ предусматривает проведение предварительной закалки в воду с 900-930°с, окончательную закалку с 930-950°С и старение при 270-300°С в течение 9-11 ч. 1 табл.

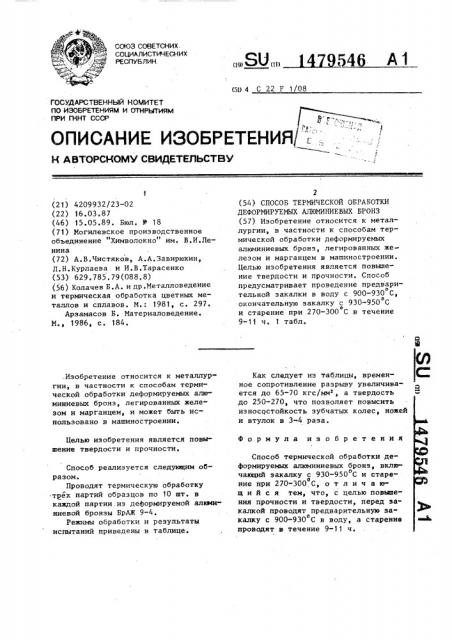

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SU„,„ 5 (50 4 С 22 F 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР $f ч

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/;.:.

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4209932/23-02 (22) 16.03.87 (46) 15.05.89. Бюл. N 18 (71) Могилевское производственное объединение "Химволокно" им. В.И.Ленина (72) А.В.Чистяков, А.А.Завирюхин, Л.Н.Курлаева и И.В.Тарасенко (53) 629.785.79(088.8) (56) Колачев Б.А. и др.Металловедение и термическая обработка цветных металлов и сплавов. М.: 1981, с. 297.

Арзамасов Б. Материаловедение.

М., 1986, с. 184...Изобретение относится к металлургии, в частности к способам термической обработки деформируемых алюминиевых бронз, легированных железом и марганцем, и может быть использовано в машиностроении.

Целью изобретения является повышение твердости и прочности.

Способ реализуется следующим об" разом.

Проводят термическую обработку трех партий образцов по 10 шт. в каждой партии.иэ деформируемой алкииниевой бронзы БрАЖ 9-4.

Режимы обработки и результаты испытаний приведены в таблице.

2 (54) СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ

ДЕФОРМИРУЕМЫХ АЛЮМИНИЕВЫХ БРОНЗ (57) Изобретение относится к металлургии, в частности к способам термической обработки деформируемых алюминиевых бронз, легированных железом и марганцем в машиностроении.

Целью изобретения является повышение твердости и прочности. Способ предусматривает проведение предварио тельной закалки в воду с 900-930 С, 0 окончательную закалку с 930-950 С о и старение при 270-300 С в течение

9-11 ч. 1 табл.

Как следует из таблицы, временное сопротивление разрыву увеличивается до 65-70 кгс/мм, а твердость до 250-270, что позволяет повысить износостойкость зубчатых колес, ножей и втулок в 3 4 раза.

Формула и з о б р е т е н и я

Способ термической обработки деформируемых алюминиевых бронз, вклю" ча 0ший закалку с 930-950 С и старео ние при 270-300 С, о т л и ч а юшийся тем, что, с целью повышения прочности и твердости, перед за" калкой проводят предварительную закалку с 900-930 С в воду, а старение проводят в течение 9-11 ч.

147 9546 (7, кгс/мм НВ, Ьср

Окончательная Старение закалка

Снособ

Предварительная закалка емя вмяеркки, мин/мч мя ер кки, Известяый

Составитель Е. Носырева

Техред М,Дидык Корректор H. Эрдейи

Редактор Т.Лазаренко

Заказ 2507/27

Тираж 577

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæroðîä, ул. Гагарина,101

Преллагеемнв

2

Время выл ераки, мин/ми

900 1,5

920 1,5

930 1,5

900930

940 1>5

940 1,5

940 t ° 5

280 9

280 1О

280 11

61,5

250,5

263

270
