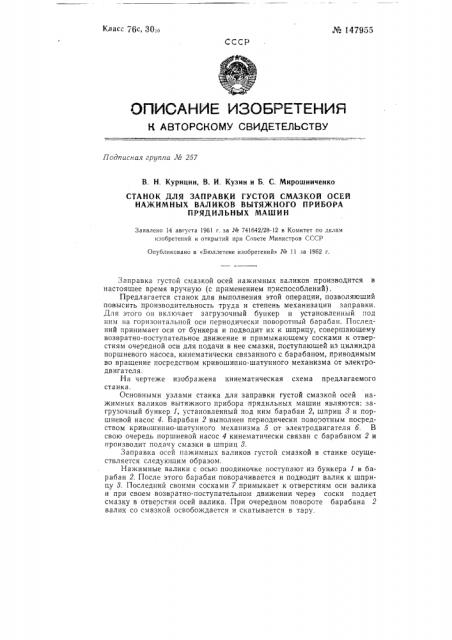

Класс 76с, 301<

Ю 147955

СССР

ОПИСАНИгк ИЗОЬРКТЕНИя

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная ариппа Л0 257

В. Н. Курицин, В. И. Кузин и Б. С. Мирошниченко

СТАНОК ДЛЯ ЗАПРАВКИ ГУСТОЙ СМАЗКОЙ ОСЕЙ

НАЖИМНЫХ ВАЛИКОВ ВЫТЯЖНОГО ПРИБОРА

ПРЯДИЛЪНЫХ МАРИИН

Заявлено 14 августа 1961 г. за № 741642/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 11 за 1962 г.

Заправка густой смазкой осей нажимных валиков производится в настоящее время вручную (с применением приспособлений).

Предлагается станок для выполнения этой операции, позволя1ощий повысить производительность труда и степень механизации заправки.

Для этого он включает загрузочный бункер и установленный под ним на горизонтальной оси периодически поворотный барабан. Последний принимает оси от бункера и подводит их к шприцу, совершающему возвратно-поступательное движение и примыкающему сосками к отверстиям очередной оси для подачи в нее смазки, поступающей из цилиндра поршневого насоса, кинематически связанного с барабаном, приводимым во вращение посредством кривошипно-шатунного механизма от электродвигателя.

На чертеже изображена кинематическая схема предлагаемого станка.

Основными узлами станка для заправки густой смазкой осей нажимных валиков вытяжного прибора прядильных машин являются: загрузочный бункер 1, установленный под ним барабан 2, шприц 8 и поршневой насос 4. Барабан 2 выполнен периодически поворотным посредством кривошипно-шатунного механизма 5 от электродвигателя б. В свою очередь поршневой насос 4 кинематически связан с барабаном 2 и производит подачу смазки в шприц 8.

Заправка осей нажимных валиков густой смазкой в станке осуществляется следующим образом.

Нажимные валики с осью поодиночке поступают из бункера 1 в бараоан 2. После этого барабан поворачивается и подводит валик к шприцу 3. Последний своими сосками 7 примыкает к отверстиям оси валика и при своем возвратно-поступательном движении через соски подает смазку в отверстия осей валика. При очередном повороте барабана 2 валик со смазкой освобождается и скатывается в тару.

¹ 147955

Центральное конструкторское бюро «Проектмашдеталь» в своем заключении отметило полезность настоящего изобретения, позволяющего повысить производительность труда и степень механизации заправки валиков густой смазкой.

Предмет изобретения

Станок для заправки густой смазкой осей нажимных валиков вытяжного прибора прядильных машин, отличающийся тем, что, с целью повышения производительности труда и степени механизации заправки, он включает в себя загрузочный бункер и установленный под ним на горизонтальной оси периодически поворотный барабан, принимающий оси от бункера и подводящий их к шприцу, совершающему воз. вратно-поступательное движение и примыкающему сосками к отверстиям очередной оси для подачи в нее смазки, поступающей из цилиндра поршневого насоса кинематически связанного с барабаном, приводимым во вращение посредством кривошипно-шатунного механизма от электро.— двигателя
