Податчик бурового станка

Податчик бурового станка

Иллюстрации

Показать все

Реферат



Изобретение относится к горной пром-сти, в частности к подающим устройствам буровых станков. Цель изобретения - повышение надежности работы податчика. Податчик бурового станка включает механизм распора и механизм подачи с направляющей (Н) 5, кареткой (К) 10 с опорными 6,7 и прижимными 8,9 роликами и гибкой оболочкой (ГО) 4 для подачи рабочего агента. Выполнена Н 5 с дугообразным поперечным сечением и размещена внутри ГО 4. Вогнутая и выпуклая поверхности Н 5 сопряжены по радиусу, который равен минимально допустимому внутреннему радиусу изгиба материала ГО 4. Ролики 6-9 имеют профильные образующие, идентичные профилю поперечного сечения Н 5. Каналы подачи рабочего агента в полость ГО 4 выполнены внутри Н 5. Рабочий агент по магистрали 18 подается в полость 14 ГО 4. Давление в полости 14 увеличивается и осуществляется перемещение роликов 6-9 и К 10 бурового станка. При соединении полости 14 со сливом давление в ней падает, ролики 6-9 с К 10 перемещаются вниз, буровой инструмент извлекается из шпура. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И! (5п 4 Е 21 С 11/00 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1) 4221758/23-03 (22) 06.04.87 (46) 15.05.89. Бюл. В- 18 (71) Экспериментальный завод по изготовлению опытных машин и ремонту оборудования для гидродобычи угля

"Гидромаш" (72) А.А.Атрушкевич, n.! .Тарновский и В.M.Êàðèêîëïàêoâ (53) 622.233,056 (088,8) (56) Авторское свидетельство СССР !! 1030546, кл. Г 21 С 11/02, 1981.

Авторское свидетельство СССР

Ф 170445, кл. F. 21 С 5/00, 1963. (54) ПОДАТ:(!!К БУРОВОГО СТАНКА (57} Изобретение относится к гс оной пром-сти, в частности к подающим устройствам буровых станков. Цель изобретения — повышение надежности работы податчика. Податчик бурового станка включает механизм распора и механизм подачи с направляющей (Н) 5, кареткой (К) 10 с опорными 6,7 и прижимными 8,9 роликамп и гибкой оболочкой (ГО) 4 для подачи рабочего агента. Выполнена В 5 с дугообразным поперечным сечением и размещена внутри

ГО 4. Вогнутая и выпуклая поверхнос1479640 ряется. ти Н 5 сопряжены по радиусу, который равен минимально допустимому внутреннему радиусу изгиба материала ГО 4.

Ролики 6-9 имеют профильные образующие, идентичные профилю поперечного . сечения Н 5. Каналы подачи рабочего агента .в полость ГО 4 выполнены внутри Н 5, Рабочий агент по магистрали

Изобретение относится к горной промышленности, в частности к подающим устройствам буровых станков,.

Целью изобретения является повышение надежности работы податчика бурового станка.

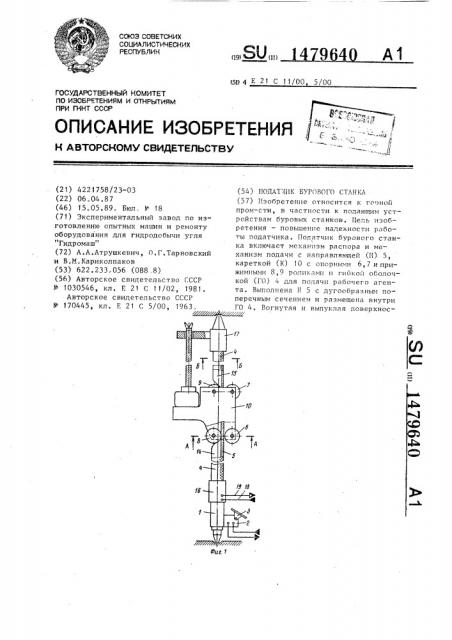

На фиг.1 изображен податчик бурового инструмента, общий вид; на фиг.2сечение А-Л на фиг.1; на фиг.3 — сечение Б-Б на фиг.1; на фиг.4 — узел

Х на фиг.2.

Податчик бурового станка включает в себя механизм распора, состоящий из корпуса 1 гидродомкрата, включение 15 которого производится гидрораспределителем 2 от педали 3, и механизм подачи, состоящий.из гибкой оболочки 4 для подачи рабочего .агента, направляющей 5, опорных 6 и 7 и прижимных

8 и 9 роликов, соединенных с кареткой

10, на которой закреплен буровой станок, и стяжек 11 для создания необходимого усилия прижима роликов ° Кроме того, по краям дугообразного сечения направляющей 5 имеются каналы 12 и

13 для подвода рабочего агента в полости 14 и 15 упругой оболочки 4. Направляющая 5 выполнена с дугообразным поперечным сечением и размещена внутри гибкой оболочки 4. Вогнутая и выпуклая поверхности направляющей 5 сопряжены по радиусу, который равен минимально допустимому внутреннему радиусу изгиба материала оболочки 4, Профильные образующие роликов 6-9 идентичны профилю поперечного сечения направляющей 5.

Гибкая оболочка 4 имеет концевые 40 заделки. 16 и 17, которые жестко закреплены на концах направляющей 5.

18 подается в полость 14 ГО 4. Давление в полости 14 увеличивается, и осуществляется перемещение роликов

6-9 и К 10 бурового станка, При соединении полости 14 со сливом давление в ней падает, ролики 6 — 9 с К 10 перемещаются вниз, буровой инструмент извлекается из шпура. 4 ил.

Рабочая жидкость поступает по магистрали 18, а слив происходит по магистрали 19.

Каналы 12 и 13 выполнены в виде стальных трубок, расположенных в направляющей 5, причем их наружный радиус R соответствует внутреннему радиусу изгиба r материала гибкой оболочки 4, что исключает концентрацию внутренних напряжений в гибкой оболочке 4 и ее излом в зоне прижима.

Податчик работает следующим образом.

Перед началом бурения шпура податчик устанавливается в соответствующее направлению бурения положение и распирается в выработке посредством механизма распора, включение которого производится гидрораспределителем

2 от педали 3. Затем включается в работу механизм подачи. Рабочий агент по магистрали 18 через канал 12 дугообразной направляющей 5 подается в полость 14 гибкой оболочки. Давление в полости 14 увеличивается, и осуществляется перемещение роликов и каретки 10 бурового станка. Таким образом происходит плавная подача бурового инструмента в шпур.

Холостой ход каретки и вывод бурового инструмента из пробуренного шпура осуществляются при подаче рабочего агента по каналу 13 в полость

15„ а полость 14 соединяется со сливом. Давление в полости 14 падает. ролики с кареткой перемещаются вниз, буровой инструмент извлекается из шпура.

При подаче рабочей жидкости в полость 14 гибкой оболочки цикл повто$7ll2 4

Составитель О.Собин

Редактор И.Рыбченко Техред Л.Сердюкова Корректор С.Черни

Тираж 450

Заказ 2516/32

Подписное

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно †издательск комбинат "Патент", г.ужгород, ул. Гагарина, 101 з

14 7964

Ф о р м у л а и з о б р е т е н и я

Податчик бурового станка, включающий механизм распора и механизм подачи, содержащий направляющую, карет5 ку с опорными и прижимными роликами и гибкую оболочку с каналами для подачи .рабочего агента, о т л и ч а ю шийся тем, что, с целью повышения надежности его работы, направляющая выполнена с дугообразным поперечным сечением и размещена внутр". гибкой оболочки, причем выпуклая и вогнутая поверхности направляющей с<>пряжены по радиусу, равному минимально допустимому внутреннему радиусу изгиба материала гибкой оболочки, а ролики имеют профильные образующие, идентичные профилю поперечного сечения напраляюшей, при этом каналы подачи рабочего агента в гибкую оболочку выполнены внутри направляющей,
