Устройство для бетонирования крепи горной выработки

Устройство для бетонирования крепи горной выработки

Иллюстрации

Показать все

Реферат



Изобретение относится к шахтному строительству. Цель - повышение надежности работы устройства. Для этого жесткий бетоновод устройства выполнен в виде желоба со съемными боковыми крышками, установленными заподлицо с внутренней поверхностью крепи. Под окном в желобе установлен отражатель 7 со съемной крышкой 6. На крышке 6 установлен открытой стороной дополнительный желоб 9. Крышка 6 выполнена с окном 8 в месте расположения желоба 9. Бетонная смесь, поступающая по желобу, попадает на отражатель 7 и, отражаясь от него, через окно 8 поступает в желоб 9. Ударяясь о стенки желоба 9, бетонная смесь переходит в гибкий бетоновод 13, подсоединенный к желобу 9, и поступает за опалубку. 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 Е 21 и 5 00 5/11

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4274896/23-03 (22) 02. 07.8 / (46) 15.05.89. Бюл. ? - 18 (71) Донецкий государс гвенный институт проектирования организации шахтного строительства (72) А.В.Бородин и С.А.Бородин (53) 624.151.6 (088.8) (56) Авторское свидетельство СССР

Р- 863867, кл. E 21 D 1/00, 1981, Авторское свидетельство СССР

945443, кл. Е 21 0 1/00, 1980. (54) УСТРОЙСТВО ДЛЯ БЕТОНИРОВАНИЯ

КРЕПИ ГОРНОЙ ВЬ1Р1БОТК11 (57) Изобретение относится к шахтному строительству. Цель — повышение надежности работы устройства. Для это„„SU„„1479656 А1 го жесткий бетоновод устройства выполнен в виде желоба со съемными боковыми крышками, установленным заподлицо с внутренней поверхностью крепи. Под окно: в желобе установлен отражатель 7 со съе глой крышкой 6.

На крышке 6 установлен открытой стороной дополнительный желоб 9. Крышка

6 выполнена с окном 8 в месте распо ложения желоба 9. Бетонная смесь, поступающая по желобу, попадает на отражатель 7 и,отражаясь от него через окно 8 поступает в желоб 9.,уцаряясь о стенки желоба 9,бетонная смесь переходит в гибкий сетон.-»од 13,подсоединенный к желобу 9,и нос.тупает за опалубку, 6 ил.

1 и 1479656 2

Изобретение относится к шахтному строительству, в частности к устройствам для возведения бетонной крепи шахтных стволов и других горных выра5 боток.

Целью изобретения является повьппение надежности работы устройства.

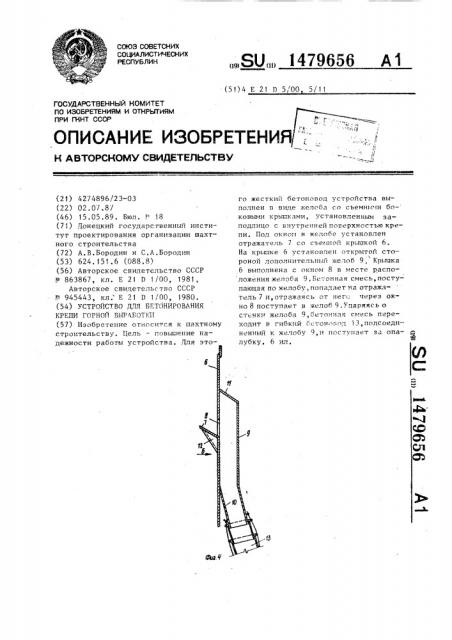

На Аиг. 1 изображено устройство для бетонирования крепи горной выработки; на фиг. 2 — вид A на Лиг, 1; на фиг. 3 — узел крепления крышки к желобу, поперечный разрез; на пиг. 4— гаситель скорости; на Лиг. 5 — вид Б на Аиг. 4; на Лиг. 6 — гаситель скорости, поперечный разрез.

Устройство состоит из жесткого бетоновода в виде желобов 1 со съемными крышками 2, которые своими проушинами 3 надеваются на крючки 4 же в 2p лоба 1 и прижимаются к нему с помощью крючков 4. Боковые крышки 2 желобов 1 установлены заподлицо с внутренней поверхностью крепи. Иелоба 1 закреплены с крепыш ствола отрезками 25 арматурных стержней 5.

Гаситель скорости представляет собой сварную конструкцию и установлен на одной из крышек б с отражателем 7. Крышка 6 перед отражателем 7 имеет окно 8, а гаситель скорости изготовлен в виде дополнительного желоба 9 с днищем 10 в нижней части и перекрытием 11 в верхней части.

Отражатель 7 снизу снабжен упорами

12, которые жестко соединены с крышкой 6. К загнутой части желоба 9 гасителя скорости подсоединен гибкий разводящий рукав 13. Дополнительный желоб 9 смонтирован на крьппке б открытой стороной. Окно 8 выполнено в месте расположения дополнительного желоба 9. Отражатель ? установлен под окном в основном желобе 1.

Устройство работает следующим образом.

Рабочую поверхность одной из секций призабойной секционной опалубки снабжают двумя рядами вертикальных прорезеи, соответствующих крючкам 4 на желобе 1. Опалубку спускают в забой ствола и центрируют для бетони.рования следующей заходки, В пространство между рабочей поверхностью опалубки и породой стенки ствола на канате маневровой лебедки, установленной на проходческом полке или на поверхности опускают желоб 1, который по мере опускания верхним концом заводят в нижний конец ранее установленного. При центрировании желоб 1 крючками 4 заводят в прорези опалубки, После бетонирования заходки опалубку уменьшают в диаметре и забетонированный желоб 1 освобождают от него. В период бетонирования крышку на уровне нижнего этажа проходческого полка снимают и на ее место устанавливают гаситель скорости. Бетонная смесь, поступающая по желобу 1, попа- дает на отражатель 7 и, отражаясь от него, через окно 8 в крышке 6 поступает в желоб 9, ударяясь о стенки которого, переходит в гибкий бетоновод

13, подсоединенный к загнутой части желоба 9. По гибкому рукаву 13 бетонная смесь поступает за опалубку, Формула и з о б р е т е н и я

Устройство для бетонирования крепи горной выработки, включаюцее жесткий бетоновод, установленный в теле крепи, и гаситель скорости, о т л и ч аю щ е е с я тем, что, с целью повышения надежности работы устройства, жесткий бетоновод выполнен в виде желоба со съемными боковыми крышками, установленными заподлицо с внутренней поверхностью крепи, а гаситель скорости выполнен в виде дополнительного желоба, установленного на одной из съемных крышек открытой стороной, при этом последняя выполнена с окном в месте расположения дополнительного желоба и снабжена отражателем, установленным под окном в основном желобе
