Реферат



Изобретение м. б. использовано в ротационных вакуумных насосах. Цель изобретения - повышение эффективности маслоотделения. Выходной патрубок 2 и лопастное колесо 3 камеры 1 соосно размещены относительно впускной трубы 4 и расположены над ней. Верхняя часть камеры 1 в продольном сечении выполнена в виде трапеции, меньшее основание к-рой обращено наружу и равно диаметру патрубка 2. Колесо 3 в продольном сечении выполнено в виде полутора, выпуклая поверхность к-рого обращена к трубе 4 и установлена в камере 1 с возможностью вращения. Диаметр трубы 4 меньше диаметра патрубка 2. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU,,1479699

А2 (51)4 F 04 С 29 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1245749 (2i) 4231916/25-29 (22) 20.04.87 (46) 15.05,89. Бюл. Р 18 (71) Северо-Кавказский научно-исследовательский институт животноводства (72) С,Ф.Вельчо, А.M,ßíêo, А.П.Поротников, В.А.Шевцов, В.И.Ыептун и Н.В,Бандурко (53) 621.928.97 (088.8) (56) Авторское свидетельство СССР

М 1245749, кл. F 04 С 29/02, 1984. (54) МАСЛООТДЕЛИТЕЛЬ (57) Изобретение м б. использовано в ротационных вакуумных насосах, Цель изобретения — повышение эффективности маслоотделения. Выходной патрубок

2 и лопастное колесо 3 камеры 1 соосно размещены относительно впускной трубы 4 и расположены над ней, Верхняя часть камеры 1 в продольном сечении выполнена в виде трапеции, меньшее основание к-рой обращено наружу и равно диаметру патрубка 2.

Колесо 3 в продольном сечении выполнено в виде полутора, выпуклая часть к-рого обращена к трубе 4 и установлена в камере 1 с возможностью вращения. Диаметр трубы 4 меньше диаметра патрубка 2. 1 ил.

1479699

Формула изобретения

Составитель Ю.Федоров

Редактор М.Келемеш Техред Л.Сердюкова Корректор Л. Пилипенко

Заказ 2522/35 Тираж 523 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101

Изобретение относится к насосостроению и может быть использовано в маслоотделителях ротационных вакуумных насосов.

Цель изобретения — повышение эАфективности маслоотделения.

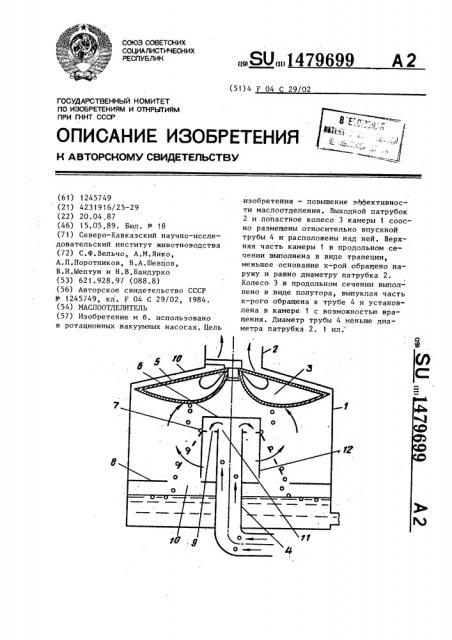

На чертеже показан маслоотделитель, продольный разрез, Маслоотделитель содержит камеру.

1 с выходным патрубком 2 и лопастным колесом 3, соосно размещенными относительно впускной трубы 4 и расположенными над ней, причем верхняя часть камеры 1 в продольном сечении выполнена в виде трапеции, меньшее основание которой обращено наружу и равно диаметру выходного патрубка 2.

Лопасти 5 колеса 3 в продольном сечении выполнены в виде полутора, вы-* пуклая поверхность которого обращена к впускной трубе 4 и установлена в камере 1 с возможностью вращения, при этом диаметр впускной трубы 4 меньше диаметра выходного патрубка

2. В камере 1 соосно размещена отбойная крышка 6, верхняя поперечная

7 и нижняя 8 перегородки с отверстиями 9 и 10, расположенными по окружВ ности соответственно меньшего и большего диаметров, и установленная по оси камеры 1 впускная труба 4, торец 11 которой расположен над . верхней перегородкой 7, отражательные пластины 12, расположенные между перегородками / и 8 вокруг впускной трубы 4 и шарнирно закрепленные на верхней перегородке / в зоне между

I отверстиями 9 и 10 перегородок 7 и 8, Маслоотделитель работает следующим образом.

Поток воздуха с частицами масла поступает в камеру 1 маслоотделителя по впускной трубе 4 из торца 11, изменяет направление, проходит через отверстие 9 и отклоняет пластины 12.

Давлением воздуха пластины 12, отклоняясь, расширяют между собой щель.

Через щели пластин 12 масловоздушный поток поступает на лопасти 5 колеса

15 3 и приводит его во вращение.

Маслоотделитель по авт, св, В 1245749, отличающийся тем, что, с целью повышения эффективности маслоотделения, он снабжен дополнительной камерой с выходным патрубком и лопастным колесом, соос25 но размещенными относительно впускной трубы и расположенными над ней, причем верхняя часть дополнительной камеры в продольном сечении выполнена в виде трапеции, меньшее основа30 ние которой обращено наружу и равно диаметру выходного патрубка, лопастное колесо в продольном сечении выполнено в виде полутора, выпуклая поверхность которого обращена к впускной трубе и установлена в камере с возможностью вращения, при этом диаметр впускной трубы меньше диаметра выходного патрубка.
