Способ откачивания неоднородной жидкости из скважины погружным насосом

Способ откачивания неоднородной жидкости из скважины погружным насосом

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано при добыче газонасыщенной высокообводненной нефти. Цель изобретения - предотвращение срыва работы насоса в наклонной скважине при содержании в откачиваемой жидкости свободного газа. Жидкость нагнетают насосом в подъемные трубы. Разделяют жидкость на компоненты с различной плотностью. Отводят части отсепарированного тяжелого компонента на вход насоса через затрубное пространство скважины, отводимую часть тяжелого компонента диспергируют непосредственно в столбе легкого компонента, заполняющего затрубное пространство. Нисходящий поток полученной под динамическим уровнем высоковязкой эмульсии исключает флотацию воды, обусловленную всплытием пузырьков газа. 1 ил.

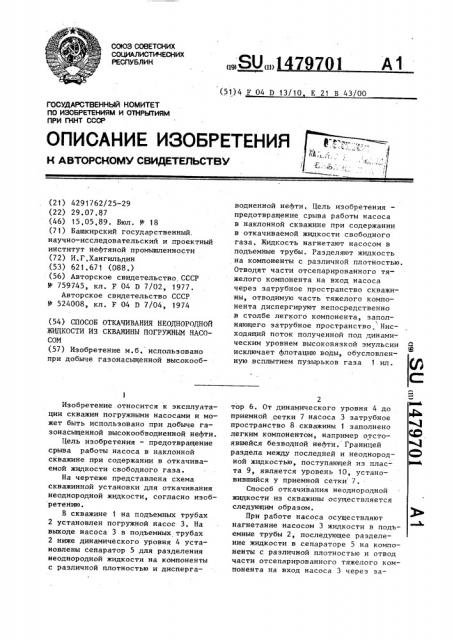

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„„SU„„147 7 1 (51)4 F 04 D 13/10 Е 21 В 43/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Изобретение относится к эксплуатации скважин погружными насосами и может быть использовано при добыче газонасыщенной высокообводненной нефти.

Цель изобретения — предотвращение срыва работы насоса в наклонной скважине при содержании в откачиваемой жидкости свободного газа.

На чертеже представлена схема скважинной установки для откачивания неоднородной жидкости, согласно изоб ретению.

В скважине 1 на подъемных трубах

2 установлен погружной насос 3. На выходе насоса 3 в подъемных трубах

2 ниже динамического уровня 4 установлены сепаратор 5 для разделения неоднородной жидкости на компоненты с различной плотностью и диспергаГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4291762/25-29 (22) 29.07.87 (46) 15, 05,89. Бюл. К - 18 (7 1) Башкирский государственный, научно-исследовательский и проектный институт нефтяной промьппленности (72) И,Г,хангильдин (53) 621.671 (088.) (56) Авторское свидетельство СССР

Ф 759745, кл. F 04 D 7/02, 1977.

Авторское свидетельство СССР

Р 524008, кл. F 04 D 7/04, 1974 (54) СПОСОБ ОТКАЧИВАНИЯ НЕОДНОРОДНОЙ

ЖИДКОСТИ ИЗ СКВАЖИНЫ ПОГРУЖНЫИ НАСОСОМ (57) Изобретение м.б, использовано при добыче газонасыщенной высокообводненной нефти. Цель изобретения— предотвращение срыва работы насоса в наклонной скважине при содержании в откачиваемой жидкости свободного газа, Жидкость нагнетают насосом в подъемные трубы. Разделяют жидкость на компоненты с различной плотностью.

Отводят части отсепарированного тяжелого компонента на вход насоса через затрубное пространство скважины, отводимую часть тяжелого компонента диспергируют непосредственно в столбе легкого компонента, запол1 няющего затрубное пространство. Нисходящий поток полученной под динамическим уровнем высоковязкой эмульсии исключает флотацию воды, обусловленную всплытием пузырьков газа 1 ил.

2 тор 6. От динамического уровня 4 до приемной сетки 7 насоса 3 затрубное пространство 8 скважины 1 заполнено легким компонентом, например отстоявшейся безводной нефти. Границей раздела между последней и неоднородной жидкостью, поступающей из пласта 9, является уровень 10, установившийся у приемной сетки 7.

Способ откачивания неоднородной жИдкости из скважины осуществляется следующим образом.

При работе насоса осуществляют нагнетание насосом 3 жщ костн в подьемные трубы 2, последующее разделение жидкости в сепараторе 5 на компоненты с различной плотностью и отвод части отсепарированного тяжелого компонента на вход насоса 3 через эа1479701

45 трубное пространство 8 скважины 1.

При этом отводимую часть тяжелого компонента диспергируют в диспергаторе 6 непосредственно в столбе лег5 кого компонента, заполняющего затруб I ное пространство 8, Неоднородная жидкость .из пласта 9 подается насосом

3 по подъемным трубам 2 на поверхность. При увеличении содержания свободного газа на входе насоса 3 происходит снижение его подачи вплоть до срыва работы. В этом случае автоматически включаются в работу сепаратор 5 и диспергатор 6, обеспечивающие отделение и рециркуляцию тяжелого компонента (воды). Для диспергирования воды в столбе нефти может быть использовано, в частности, метод эжектирования, обеспечивающий в зоне смешения воды с нефтью эффективное эмульгирование. Может быть также применено распыление воды в нефти с использованием форсунок вихревого действия или прямоточных жиклеров. 25

В результате диспергирования в затрубном пространстве 8 образуется стойкая водонефтяная эмульсия, имеющая плотность более высокую, чем безводная нефть. Накопление эмульсии в затрубном пространстве 8 .обеспечивает оттеснение более легкой безводной нефти на вход насоса 3 и снижение относительного газосодержания откачиваемой продукции, что обеспечивает вос становление нормального режима откач35 ки и увеличение подачи насоса После этого сепаратор 5 и диспергатор 6 также автоматически выключаются и под динамическим уровнем 4 вновь отстаивается легкий компонент (безводная нефть).

Для обеспечения в течение продолжительного времени достаточного запаса эмульсии в затрубном пространстве для нормализации работы насоса диспергирование осуществляют непосредственно под динамическим уровнем 4 в столбе легкого компонента (нефти).

Диспергирование тяжелого компонента предотвращает ускоренное осаждение его крупных глобул в затрубном пространстве 8, что особенно проявляется в наклонных скважинах.

Предложенный способ позволяет предотвратить срыв работы насоса 3,обеспечить равномерность его работы, что способствует снижению виброактивности скважинного оборудования и увеличению межремонтного периода его работы, исключить аварии с обрывом оборудования.

Кроме того, нисходящий поток полученной под динамическим уровнем 4 высоковязкой эмульсии исключает Алотацию воды, обусловленную всплытием пузырьков газа, которая способствует образованию твердых конденсатных пробок в скважине 1 в случае наличия зон вечной мерзлоты. Устранение и предотвращение образования твердого конденсата также будет способствовать увеличению надежности технологического процесса откачки двухфазной неоднородной жидкости.

Формула изобретения

Способ откачивания неоднородной жидкости из скважины погружным насосом, включающий нагнетание последним жидкости в подъемные трубы, последующее разеделение жидкости на компоненты с различной плотностью и отвод части отсепарированного тяжелого компонента на вход насоса через затрубное пространство. скважины, о т л и— ч а ю шийся тем, что, с целью предотвращения срыва работы насоса в наклонной скважине при содержании в откачиваемой жидкости свободного газа, отводимую часть тяжелого компонента диспергируют непосредственно в столбе легкого компонента, заполняющего затрубное пространство.
