Гидравлический толкатель

Гидравлический толкатель

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить надежность гидравлического толкателя путем уменьшения пиковых нагрузок. Рабочая полость исполнительного цилиндра, расположенного в корпусе, соединена через клапан 12 давления с источником питания, через гидроуправляемый распределитель 9 - со сливом. Разгрузочный клапан 11 выполнен в виде золотника с ускоряющими пружинами и фиксирующими канавками и размещен в одном корпусе с гидроаккумулятором 10. Плунжер клапана 11 установлен с возможностью осевого перемещения и взаимодействия посредством толкателя с золотником. Гидравлическая полость гидроаккумулятора 10 подсоединена к гидролинии, связывающей полость цилиндра 5 с клапаном 12. Вход клапана 11 соединен с соответствующей линией распределителя 9. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУЬЛИН (19) (11) А1 (51) 4 F 15 В 21/00

l);;.

/ r

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4089615/25-29 ..(22) 22.07.86 . (46) 15.05.89. Бюл. N - 18 (71) Конотопский электромеханический завод "Красный металлист" (72) В.И.Бондарь, P.Т.Тимоховцев, P.М.Самусь и A.П.Фролов (53) 621.225(088.8) (56) Каталог Electro hydraulic thustors 0-454 Kqf 110V-415V- 550V-1100V

Weatherproof or Flameproof, Elcam

International Actuators Ltd Moorfield Road, Leadon, Leeds, LS 197 BN, England. Telephone: Leeds (0532)

504941 Telex: 557147. (54) ГИДРАВЛИЧЕСКИЙ ТОЛКАТЕЛЬ (57) Изобретение позволяет повысить надежность гидравлического толкателя путем уменьшения пиковых нагрузок, Рабочая полость исполнительного цилиндра, расположенного в корпусе, соединена через клапан 12 давления с источником питания, через гидроуправляемый распределитель 9 — со сливом. Разгрузочный клапан 11 выполнен в виде золотника с ускоряющими пружинами и Фиксирующими канавками и размещен в одном корпусе с гидроаккумулятором 10. Плунжер клапана 11 установлен с воэможностью осевого перемещения и взаимодействия посредством толкателя с золотником. Гидравлическая полость гидроаккумулятора 10 подI соединена к гидролинии, связывающей полость цилиндра 5 с клапаном 12 °

Вход клапана 11 соединен с соответст-, вующей линией распределителя 9. 3 ил.

1479731

Изобретение относится к общему машиностроению.

Цель изобретения — повышение надежности путем уменьшения пиковых 5 нагрузок °

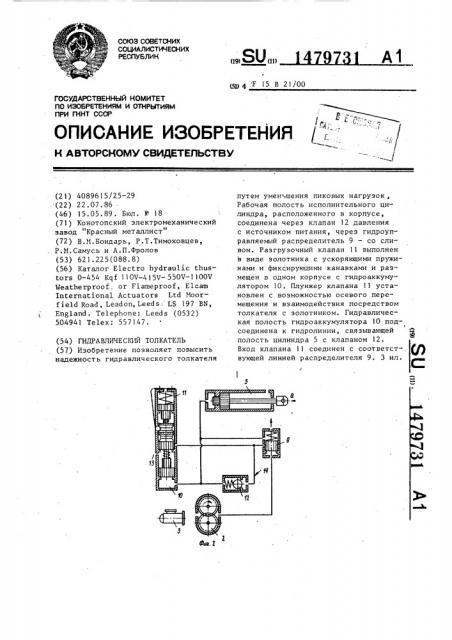

На фиг.1 дана конструктивная схема, толкателя; на фиг.2 — его.принципиальная схема; на фиг.3 — схема совместного выполнения аккумулятора с 10 разгрузочным клапаном.

Гидравлический толкатель (фиг.l) содержит корпус 1, являющийся одновременно и резервуаром рабочей жидкости, насос 2, приводимый в дейст- 15 вие электродвигателем 3 через муфту

4, цилиндр 5 со штоком 6, систему клапанов 7, вилку 8.

Гидравлический толкатель (фиг.2) содержит насос 2, распределитель 9, цилиндр 5, аккумулятор 10, разгрузочный клапан 11, клапан 12 давления, сливную линию 13.

Разгрузочный клапан 11 (рис.3) содержит плунжер 14, через толкатели

15 и 16 связанный с пружиной 17. B корпусе 18 разгрузочного клапана 11 размещен плунжер-фиксатор 19, который имеет два фиксированных положения 20 и 21. 30

Плунжер-фиксатор фиксируется шариками 22, подпружиненными пружиной

23. Для ускорения перемещения плунжера-фиксатора 19 и для того, чтобы исключилась возможность работы дан- 35 ного устройства с перегрузкой, плунжер-фиксатор 19 подпружинен пружинами 24 и 25.

Гидравлический толкатель (фиг.2 и 3) работает следующим образом. 40

При включении электродвигателя 3 насос 2 начинает вращаться, тем самым создает давление в устройстве, в результате срабaTblBaeт распределитель 9. 45

Рабочая жидкость от распределителя 9 поступает одновременно к клапану давления 12 и разгрузочному клапану 11. Сливная линия 13 разгрузочного клапана ll заперта плунжером-фиксатором 19 и рабочая жидкость под давлением через клапан давления 12 поступает в рабочую полость цилиндра

5, который совершает рабочий ход,, После того, как цилиндр 5 совершит 55 рабочий ход, давление в камере 10 начнет возрастать, плунжер 14 начнет перемещаться и через толкатели 15 и

16 сжимать пружину 17.

Перемещаясь, плунжер 14 сжимает пружину 24, освобождает пружину 25, входит в соприкосновение с плунжеромфиксатором 19 н начинает его перемещать до тех пор, пока шарики 22 не выйдут из фиксирующих канавок плунже— ра-фиксатора 19.

Как только шарики 22 выйдут из фиксирующих канавок, пружина 23 перебросит плунжер-фиксатор 19 в фиксированное положение 21, В результате насос 2 соединится со сливной гидролинией 13, а двигатель работает практически вхолостую.

Так как в клапанах и цилиндре имеются утечки, то со временем объем рабочей жидкости в камере 10 (аккумулятора) уменьшается, плунжер 15 под действием пружины 18 перемещается в исходное положение, поддерживая заданное давление в цилиндре 5, при этом плунжер 14 освобождает пружину

24, толкателем !6 сжимает пружину 25 и перемещает плунжер-фиксатор 19 до выхода шариков 22 иэ фиксирующих ка— навок ° Аккумулятор 10 соединяется с насосом 2, и работа гидравлического толкателя повторяется.

Ф о р м у л а и э о б р е т ения

Гидравлический толкатель, содержащий расположенные в корпусе исполнительный цилиндр, рабочая полость которого соединена через клапан давления с источником питания, а через гидроуправляемый распределитель — со сливом, гидроаккумулятор и разгрузочный клапан, отличающийся тем, что, с целью повышения надежности путем уменьшения пиковых нагрузок, разгрузочный клапан выполнен в виде золотника с ускоряющими пружинами и фиксирующими канавками и размещен в одном корпусе с гидроаккумулятором, плунжер последнего установлен с воэможностью осевого перемещения и взаимодействия посредством подпружиненного толкателя с золотником раэгрузоч— ного клапана, при этом гидравлическая полость аккумулятора подсоединена к гидролинии, связывающей полость цилиндра с клапаном давления, а вход разгрузочного клапана соединен с соответствующей линией распределителя.

1-47973!
