Лобовой вариатор
Иллюстрации
Реферат
Изобретение относится к машиностроению, а именно к бесступенчатым передачам. Цель изобретения - повышение КПД и долговечности. При нагружении вала 10 моментом нажимное устройство продвигает в осевом направлении вал 5 и зафиксированные на нем опоры 4 в направляющих 3, осуществляя тем самым прижим ролика 7 к диску 1. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51) 4 F l6 H 15 10
ОПИСАНИЕ ИЗОБРЕТЕНИ
К А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 43392 14/25-28 (22) 04.12.87 (46) 15,05.89. Бюл. ¹ 18 (71) Завод-втуз при Московском автомобильном заводе им.И,А.Лихачева (72) Н.В.Гулиа, А.Г.Серх, И.Л.Воронов, Д,Б.Дадастанов, А.И.Погосов, П.М.Зарецкий и Ю.В.Фурсов (53) 621. 8Х9 (088. 8) (56) Авторское свидетельство СССР
¹ 2034 12, кл. F 16 Н 15/32, 1961.
ÄÄSUÄÄ 1479766 А1 (54) ЛОБОВОЙ ВАРИАТОР (57) Изобретение относится к машиностроению, а именно к бесступенчатым передачам. Цель изобретения — повы-шение КГЩ и долговечности. При нагружении вала 10 моментом нажимное устройство продвигает в осевом направлении вал 5 и зафиксированные на нем опоры 4 в направляющих 3, осуществляя тем самым прижим ролика 7 к диску 1. 1 ил.
1479766
Лобовой вариатор работает следующим образом.
Изобретение относится к машиностроению, а именно к бесступенчатым передачам.
Цель изобретения — повышение КПП
5 и долговечности путем усовершенствования механизма перемещения ролика и осуществления прижима фрикционов пропорционально тангенциальному усилию в их контакте. 10

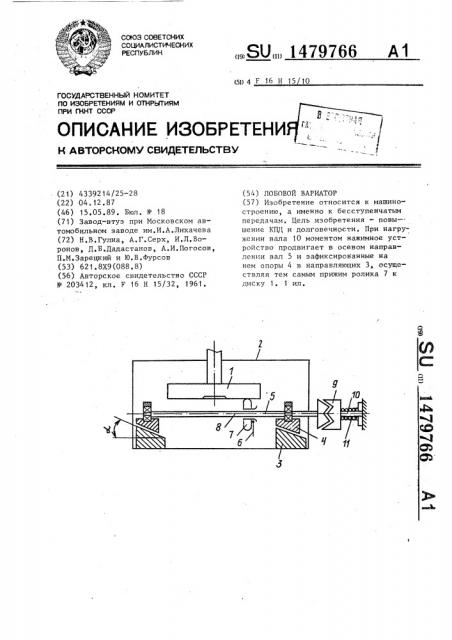

На чертеже представлена принципиальная схема лобового вариатора.
Лобовой вариатор состоит из диска 1, играющего роль неподвижного на оси большого фрикционного колеса, закрепленного в корпусе 2, в котором закреплены также наклонные направляющие 3, с углом с их наклона к оси вала выбираемого из соотношео ния (90 — ) > о ч", где — угол 20 самоторможения материалов направляющих и опор 4 вала 5, по которому перемещается с помощью вилки 6 ролик
7, выполняющий роль малого фрикциона, укрепленный на валу 5 телеско- 25 пической связью, например, с помощью шлицов 8. Выходной конец вала 5 содержит кулачковое нажимное устройство 9, например кулачковую муфту.
Выходной вал 10 связан с трансмисси 30 ей машины муфтой, компенсирующей небольшие радиальные перемещения — зубчатой, карданной, Ольгейма и др. (не показано). Выходной вал 10 подпружинен в осевом направлении пружиной 11 так, чтобы даже при отсутствии момента на валу 10 диск 1 и ролик
7 соприкасались, При нагружении вала 10 моментом нажимное устройство 9 продвигает в осевом направлении вал 5 и зафиксированные на нем опоры 4 в направляющих 3, осуществляя тем самым прижим ролика 7 к диску 1, зависящий от указанного момента. Положение ролика 7 на торце диска 1 (рабочий диаметр контакта) регулируется вилкой 6 независимо от срабатывания кулачкового нажимного устройства 9.
При уменьшении момента на валу 10 опоры 5 и вал 6 отходят назад (на чертеже вправо), ослабляя прижим ролика 7 к диску 1.
Формула и з обретения
Лобдвой вариатор, содержащий корпус, неподвижно закрепленный на оси диск, ролик, размещенный на валу с опорами с возможностью перемещения относительно диска, и кулачковое нажимное устройство, о т л и ч аю шийся тем, что, с целью повышения КПД и долговечности, в корпусе выполнены сопряженнь1е с опорами вала направляющие, расположенные к оси вала под углом о, выбранным из соотношения (90 ч ) ) о . > (p, где (— угол самоторможения материалов направляющих и опор, а вал с опорами размещен в корпусе с возможностью перемещения по направляющим.
