Устройство для контроля расстояния между двумя направляющими

Устройство для контроля расстояния между двумя направляющими

Иллюстрации

Показать все

Реферат



Изобретение относится к области измерений, а именно к устройствам для линейных измерений расстояний, например, между направляющими эскалатора. Цель изобретения - повышение надежности контроля за счет измерения отклонений направляющих от плоскости симметрии между ними. Цель достигается тем, что устройство выполнено в виде телескопической штанги 1 с упорами 2 на свободных концах, измерительных головок 3 и 4, размещенных на внутренней и наружной частях штанги 1, и визирной планки 5, расположенной между головками 3 и 4, причем величину отклонения направляющих от плоскости симметрии определяют как алгебраическую сумму показаний измерительных головок 3 и 4 при настройке устройства по шаблону и при настройке по плоскости симметрии объекта, размещенного на направляющих. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 С 01 В 5 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н авто сксмУ СвидетКЛьСтВМ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

RO ИЗОБРЕТЕНИЯМ H OTHP T M

ПРИ ГКНТ СССР (21) 3533646/25-28 (22) 04.01.83 (46) 15.05.89. Бюл. Р 18 (71) Всесоюзный проектно-технологический институт тяжелого машиностроения (72) Ю.Ф. Гавель, В.Н. Ларичев и А.В. Иванов (53) 531.717(088.8) (56) РТМ 24.004.150-79. Контроль качества подтележечного пути кранов мостовых электрических общего назначения. — М., 1979. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ РАССТОЯНИЯ МЕЖДУ ДВУМЯ НАПРАВЛЯЮЩИМИ (57) Изобретение относится к области измерений, а именно к устройствам для линейных измерений расстояний, например, между направляющими экска„„SU„„1479815 А 1 латора. Цель изобретения — повышение надежности контроля эа счет измерения отклонений направляющих от плоскости симметрии между ними. Цель достигается тем, что устройство выполнено в виде телескопической штанги 1 с упорами 2 на свободных концах, измерительных головок 3 и 4, размещенных на внутренней и наружной частях штанги 1, и визирной планки 5, расположенной между головками 3 и 4, причем величину отклонения направляющих от плоскости симметрии определяют как алгебраическую сумму показаний измерительных головок 3 и 4 при настройке устройства по шаблону и при настройке по плоскости симметрии объекта, размещенного на направляющих.

1 ил.

1479815 трубы оптического прибора или донодят до совмещения со струной отвеса (не показаны), расположенных в плоскости симметрии объекта, например экскалатора, размещенного на направляющих.

Величину отклонения направляющих от плоскости симметрии определяют как алгебраическую сумму показаний измерительных головок 3 и 4 при настройке устройства по шаблону и при настройке по плоскости симметрии объекта.

Формула изобретения

Составитель В, Жиляев

Техред А.Кравчук Корректор Н ° Гулько ./

Редактор Л. Пчолинская

Заказ 2532/40 Тираж 684 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент". г.ужгород, ул. Гагарина,101

Изобретение относится к технике измерений, а именно к устройствам для линейных измерений расстояний, например, между направляющими зкскалатора, Цель изобретения - повышение надежности контроля за счет измерения отклонений направляющих от плоскости симметрии между ними. 10

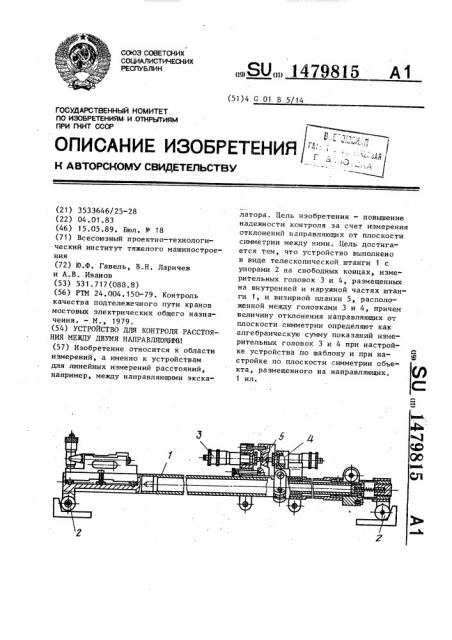

На чертеже изображено устройство, общий вид.

Устройство содержит телескопическую штангу 1 с упорами 2, измерительные головки 3 и 4, закрепленные Hà 15 внутренней и наружной частях штанги 1, визирную планку 5, закрепленную на внутренней части штанги 1 с воэможностью перемещения вдоль оси штанги

1 и подпружиненную к измерительной 20 головке 3.

Устройство работает следующим образом.

Штангу 1 с упорами 2 настраивают на ноль по шаблону, выполненному в ви- "

)5 де направляющих с образцовым расстоянием между ними, при помощи измерительных головок 3 и 4 таким образом, чтобы визирная планка 5 была совмещена с плоскостью симметрии шаб- 30 лона.

Штангу 1 устанавливают на контролируемые направляющие. Аналогично совмещают визирную планку 5 с вертикальным штРихом сетки зрительной 35

Устройство для контроля расстояния между двумя направляющими, включающее телескопическую штангу с упорами на свободных концах и измерительную головку, закрепленную на наружной части штанги, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности контроля за счет измерения отклонений направляющих от плоскости симметрии между ними, оно снабжено вто" рой измерительной головкой, размещенной на внутренней части штанги, и визирной планкой, закрепленной ha этой же части штанги с возможностью перемещения вдоль оси штанги и подпружиненной к второй измерительной головке.
