Изобретение относится к электроаналитической химии, а именно к ионометрии, и предназначено для прямых . потенциометрических измерений в ка5 честве составной части измерительной элек рохимической ячейки.

Целью изобретения является повышение стабильносТи и воспроизводи мости потенциала электрода сравнения. 10

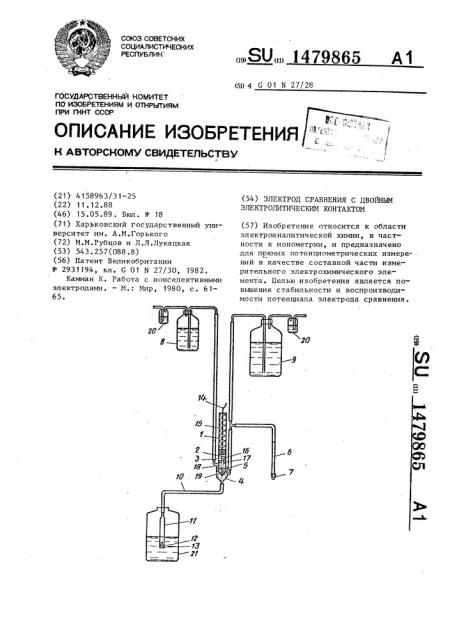

На фиг. 1 показано предлагаемое устройсTBo общий вид е

Электрод сравнения состоит из расположенного в корпусе 1 хлорсеребряного электрода 2, находящегося в контакте с раствором хлорида калия, заполняющим камеру 3, проточной камеры 4, соединенной с корпусом 1 с помощью резинового кольца 5, электролитического ключа 6 с пришлифован- 2р ным колпачком 7, резервуара 8 со стандартным растворам (раствор хлорида калия с концентрацией 3,5 M/дм ), резервуара 9 с промежуточным раство-" ром (например, раствором нитрата ка- 25 лия) и гибкой сливной трубки 10, заканчивающейся насадкой 11 с пористой прокладкой 12 в виде кольца из многослойной фильтровальной бумаги, крепящейся к корпусу насадки 11 посред- ЗО ством пластмассового болта 13. Серебряная проволока хлорсеребряного электрода 2 припаяна к кабелю 14. Выше места спая корпус электрода загерметизирован эпоксидной композицией 15.

Посредством фитиля 16 из асбестово: о волокна, пропущенного внутри стеклянной трубки через резиновую пробсоединяется с электролитическим ключом. Расположенные вне корпуса электрода резервуары 8 и 9 позволяют оптимизировать и поддерживать постоянными в течение длительного времени перепады уровней стандартного, промежуточного и анализируемого растворов для создания оптимальных условий на электролитических IcoEITRKTBx,а наличие постоянного слива смеси стандартного и промежуточного растворов обеспечивает постоянство состава промежуточного раствора. 1 ил. ку 17, осуществляется электролитический контакт электрода 2 со стандартным раствором, поступающим из резервуара 8 по гибкой трубке в камеру 18 и вытекающим из нее со скоростью 2 ° 10 мл/ч в проточную камеру 4 через пучок нитей из стекловолокна, запрессованный в резиновую пробку 19. Из резервуара 9 в проточную камеру 4 и электролитический ключ 6 по гибкой трубке поступает промежуточный раствор. Скорость вытекания промежуточного раствора из проточной камеры регулируется болтом 13 и высотой уровня промежуточного раствора в резервуаре 9. Для предохранения растворов 8 и 9 от испарения предназначены жидкостные затворы 20. Конец сливной трубки IO по" мещен в сосуд 21.

Для приведения электрода сравнения в рабочее состояние снимают с корпуса 1 проточную камеру 4, вынимают пробку 19, поворачивают электрод камерой 18 вверх, заполняют его раствором хлорида калия из резервуара 8 и снова закрывают пробкой 19. Надевают на корпус 1 проточную камеру 4 и, перевернув электрод, заполняют проточную камеру 4 и сливную трубку 10 промежуточным раствором из резервуара 9, предварительно отвинтив болт

13, после чего завинчивают его так, чтобы расход раствора через слив составлял 1-2 мл/ч.

В процессе работы электрода промежуточный раствор непрерывно обнов1479865
