Колодка для фиксации и разводки электрических проводов

Колодка для фиксации и разводки электрических проводов

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники. Целью изобретения является упрощение конструкции. Колодка с плоским основанием 3 выполнена с двумя рядами удерживающих зубьев 4 с острыми кромками 6. Между зубьями 4 выполнены U-образные выступы 7 со скосами 8. Провод 2 скользит по скосу 8 и попадает в пространство между U-образными выступами, при этом острые кромки 6 врезаются в провод 2. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

7 А1,П9) П1) 1) 4 Н 01 R 9/09 ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ AEHT СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 4018945/24-07 (22) 29 ° 12.86 (46) 15.05.89. Бюл. В 18 (72) Ю.О.Гасьюн и У.Я.Чнпкус (53) 621.315 (088.8) (56) Патент Франции N 2541521, кл. Н 01 R 13/585, 1979.

Авторское свидетельство СССР

У 1031013, кл. Н 01 R 9/09, 1983. (54) КОЛОДКА ДЛЯ ФИКСАЦИИ И РАЗВОДКИ

ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ (57) Изобретение относится к области электротехники. Целью изобретения является упрощение конструкции. Колодка с плоским основанием 3 выполнена с двумя рядами:удерживающих зубьев 4 с острыми кромками 6. Между зубьями 4 выполнены U-образные выступы 7 со скосами 8. Провод скользит по скосу 8 и попадает в пространство между U-образными выступами, при этом острые кромки 6 врезаются в провод 2 °

2 ил.

1479987

Изобретение относится к электротехнике, а именно к устройствам закрепления и разгрузки проводов в корпусах электрических соединений и про5 межуточных устройств путем обжатия изоляции, изгиба и натяжения проводов.

Цель изобретения — упрощение конструкции. 10

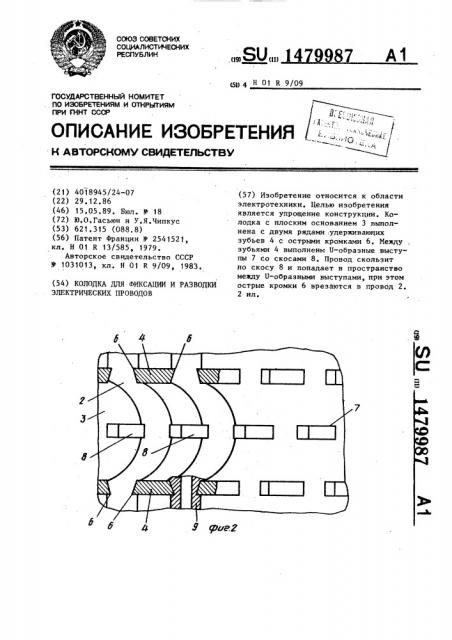

На фиг. 1 показана колодка для фиксации и разводки электрических проводов; на фиг.2 — взаимное расположение удерживающих зубьев и U-образных выступов. 15

Колодка 1 для фиксации и разводки проводов 2 имеет плоское основание

3 с двумя рядами удерживающих зубьев

4, между которыми имеются пазы S.

Края зубьев 4, обращенные друг к дру- 20

ry, выполнены с острыми кромками 6 по высоте. Между зубьями 4 на основании 3 выполнены U-образные выступы

7 со скосом 8 на части высоты. U-об;разные выступы выполнены со смещени- 25 ,ем по отношению к пазам 5 удерживающих зубьев 4.

Устройство работает следующим образом.

При монтаже в колодку 1 провода 2 30 последний в прямом состоянии прокладывается над пазами 5 между удерживающими зубьями 4, Так как U-образные выступы 7 выполнены со смещением по отношению к пазам 5, то провод 2 располагается под скосом 8 U-образного выступа 7. При продвижении провода 2 в пазы 5 острые кромки 6 удерживающих зубьев 4 врезаются и изоляцию 9 провода 2, препятствуя его.осевому перемещению, Одновременно провод 2 скользит по скосу 8

U-образного выступа 7, получая при этом натяг в участке между удерживающими зубьями 4 и прижимаясь к. U-образному выступу 7. Во.вставленном положении провод 2 располагается на плоскости основания 3, что дает возможность независимо от условий мон-тажа провода 2 многократно воспроизводить одинаковые условия закрепления провода 2 при упрощенной форме колодки 1.

Изобретение обеспечивает упрощение конструкции колодки.

Формула изобретения

Колодка для фиксации и разводки электрических проводов, содержащая основание с двумя параллельными рядами удерживающих зубьев, края которых, обращенные друг к другу, выполнены с острыми кромками по высоте, пазы между которыми соосны друг другу, а между ними выполнены U-образные выступы со скосами на части высоты, отличающаяся тем, что, с целью упрощения конструкции, U-образные выступы выполнены со смещением по отношению к пазам удерживаемых зубьев, при этом основание U-образных выступов и удерживающих зубьев выполнено в виде плоскости.
