Реферат



Изобретение относится к электроизмерительной технике. Цель изобретения - уменьшение искажений и увеличение числа частотно-компенсированных дискретно устанавливаемых коэф. передачи. Аттенюатор содержит входной преобразователь 1 сопротивлений, резистивный делитель 2 напряжения, ключи 3 и 5, блок выделения 6 напряжения дрейфа и компенсированный делитель 4 напряжения, состоящий из резисторов 8 и конденсаторов 9. При поступлении сигнала на преобразователь 1, потенциал на его выходе должен быть равен нулю. Блок выделения 6 регулирует его режим так, чтобы скомпенсировать напряжение дрейфа, и сигнал с преобразователя 1 поступает непосредственно или через один из двух, или через оба делителя 2 и 4 посредством ключей 3 и 5 на выход аттенюатора. По ф-лам определяются число дискретно устанавливаемых значений коэф. передачи сигнала аттенюатором и число частотно-компенсированных коэф. Частотную компенсацию аттенюатора осуществляют делителем 4. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

9 А1 (19) (11) (511 4 Н 03 Н 7/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР 8 - = -.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

:Ь (21) 4201041/24-09 (22) 27.02.8? (46) 15.05 ° 89. Бюл. 1(18 (72) Б.И.Проць (53) 621.317.727(088.8) (56) Техническое описание осциллографа модели 1722А фирмы Heulett

Packurd США. 1980. (54) АТТЕНЮАТОР (57) Изобретение относится к электроизмерительной технике. Цель изобретения — уменьшение искажений и увеличение числа частотно-компенсированных дискретно устанавливаемых коэф. передачи. Аттенюатор содержит входной преобразователь 1 сопротивлений, резистивный делитель 2 напряжения, ключи 3 и 5, блок выделения 6 напряжения дрейфа и компенсированный делитель 4 напряжения, состоящий из резисторов 8 и конденсаторов 9.

При поступлении сигнала на преобразователь 1 потенциал на его выходе должен быть равен нулю. Блок "выделения 6 регулирует его режим так, чтобы скомпенсировать напряжение дрейфа, и сигнал с преобразователя 1 поступает непосредственно или через один из двух, или через оба делителя 2 и 4 посредством ключей 3 и 5 на выход аттенюатора, По ф-лам определяются число дискретно, устанавливаемых значений коэф. передачи сигнала аттенюатором и число частотно-компенсированных коэф. Частотную компенсацию аттенюатора осуществляют делителем 4. 1 з.п. ф-лы, 2 ил.

1480097

30 разом.

Режим входного преобразователя 1 по постоянному току устанавливается так, чтобы потенциал на его выходе был равен нугпо, это исключает изменение потенциала на выходе аттенюатора при изменении его коэффициента передачи.

При выполнении входного преобразователя 1 в виде транзисторного понто-40 рителя напряжения для поддержания на его выходе нулевого потенциала в широком диапазоне температур используется блок 6 выделения напряжения дрейфа. Появившееся напряжение 45 дрейфа усиливается в блоке 6 выделения напряжения дрейфа и, поступая на управляющий вход входного преобразователя 1, регулирует его режим, например ток так чтобы скомпен50 сировать напряжение дрейфа. Аналогичным образом работает блок 6 выделения напряжения дрейфа и при наличии сигнала на входе аттенюатора.

С выхода входного преобразователя

1 сигнал непосредственно или через один из двух или оба делителя напряжения посредством ключей поступает на выход аттенюатора„

Изобретение относится к электроизмерительной технике и может быть использовано при разработке осциллографической аппаратуры.

Цель изобретения — уменьшение ис5 кажений, а также увеличение числа частотно-компенсированных дискретно устанавливаемых коэффициентов передачи. 10

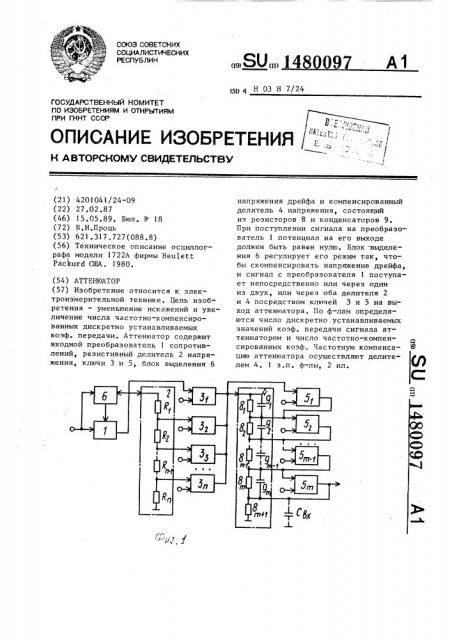

На фиг. l представлена структурная электрическая схема аттенюатора; на фиг. 2 — принципиальная электрическая схема одного из примеров выполнения компенсированного делителя напряжения аттенюатора„

Аттенюатор содержит входной преобразователь 1 сопротивлений, резистивный делитель 2 напряжения, ключи

3,, 3,.„.,3» компенсированный де- 20 литель 4 напряжения, дополнительные ключи 5,, 5,...,5,„ и блок 6 выделения напряжения дрефа, а также цепочки из последовательно соединенных вспомогательного ключа и дополнитель- 25 ного конденсатора 7,, 7, .„,7,„, резисторы 8, 8,. „,8,, и конденса11 У "Э По! ! торы 9,, 9, „,9,„.

Аттенюатор работает следующим обЧисло дискретно-устанавливаемых значений коэффициентов передачи сигнала аттенюатором определяется выражением

N,= (С + C„+ 1)(С + С +...+ С + 1 ), п1 где С = — — — — число сочетаний (n-1) 1 из п выходов резистивного делителя напряжения по 1;

С = †††"- — число сочетаний г(п-2)1 из и выходов резистивного делителя напряжения по 2; .1m

С = ††--- — число сочетаний (m-1)1 из m выходов компенсированного делителя напряжения

2 1 по

С = — — — — — — число сочетаний

2 п-2) 1 из m выходов компенсированного делителя напряжения по 2;

С = 1 — число сочетаний из m выходов компенсированного делителя напряжения по m.

Из общего число И, дискретно-устанавливаемых коэффициентов передачи аттенюатора число частотно-компенси" рованных коэффициентов определяется выражением (C„+ C„+ 1) (C,+ 1) °

Частотную компенсацию аттенюатора проводят начиная с выходной и кончая входной RC-цепочками, образующими компенсированный делитель напряжения, при этом ключ 5 разомкнут, а ключи 5, — 5, замкнуты. После чего переходят к настройке предвыходной Rc-цепочки,, при этом ключи 5 w u

5, должны быть разомкнуты, а ключи

5,— 5,„ замкнуты.

Если в состав компенсированного делителя напряжения входят цепочки из последовательно соединенных дополнительного конденсатора и вспомогательного ключа, то частотная .компенсация производится следующим образом. При настройке выходной RC-цепочки дополнительный ключ 5 и вспомога— 1480097— формула изобретения

1. Аттенюатор, содержащий входной преобразователь сопротивлений, резистивный делитель напряжения, включенный между выходом входного преобразователя сопротивлений и общей шиной и ключей, первый из которых подключен к выходу входного преобразователя сопротивлений, каждый из остальных n — - 1 ключей подключен

40 тельные ключи цепочек 7, — 7, должны быть разомкнуты, Регулировка переходной характеристики аттенюатора производится конденсатором 9 RC цепи компенсированного делителя напряжения, после чего дополнительным конденсатором из цепочки 7„; производится регулировка емкости между (m-1)-ым отводом компенсированного делителя и 10 общей шиной. При настройке следующей

RC-цепочки дополнительные ключи 5 и 5 „ 1 и вспомогательные ключи 7,—

7 разомкнуты, вспомогательные ключи 7,, и 7 и дополнительные клю- 15 чи 5„- 5 замкнуты. Значения емкости конденсаторов, выбираются аналогично описанному. Такая настройка обеспечивает частотную компенсацию компенсированного делителя при произвольном включении и выключении ключей 5, — 5

Таким образом, в аттенюаторе обеспечивается независимость С „ и R g„ аттенюатора от параметров делителей напряжения, уменьшается влияние эффекта динамической емкости, что приводит к уменьшению искажений, к соответствующему отводу резистивного делителя напряжения, выходы всех ключей объединены, а также и дополнительных ключей и компенсированный делитель напряжения, о т— л и ч а ю шийся тем, что, с целью уменьшения искажений, компенсированный делитель напряжения включен между объединенными выходами ключей и общей шиной, дополнительные ключи соединены последовательно и включены между входом компенсированного делителя напряжения и его m-м отводом, являющимся выходом аттенюатора, при этом компенсированный делитель напряжения выполнен в виде последовательно соединенных резисторов, каждый из которых, кроме последнего, зашунтирован конденсатором, точки соединения резисторов образуют соответствующие отводы компенсированного делителя напряжения, каждый из которых, кроме m-го,подключен к соответствующей точке соединения дополнительных ключей.

2. Аттенюатор по и. 1, о т л и— ч а ю шийся тем, что, с целью увеличения числа частотно-компенсированных дискретно устанавливаемых коэффициентов передачи, в него введены m цепочек из последовательно соединенных вспомогательного ключа и дополнительного конденсатора, включенных между каждым из отводов компенсированного делителя напряжения, I кроме m-го, и общей шиной, при этом дополнительные и вспомогательные ключи управляются противофазно.
