Способ очистки биогаза от аммиака и сероводорода

Способ очистки биогаза от аммиака и сероводорода

Иллюстрации

Показать все

Реферат



!

Класс )2g, 1

_#_» 148027

СССР

l т ! в .* lg t 1-r ч ° .

l

::.

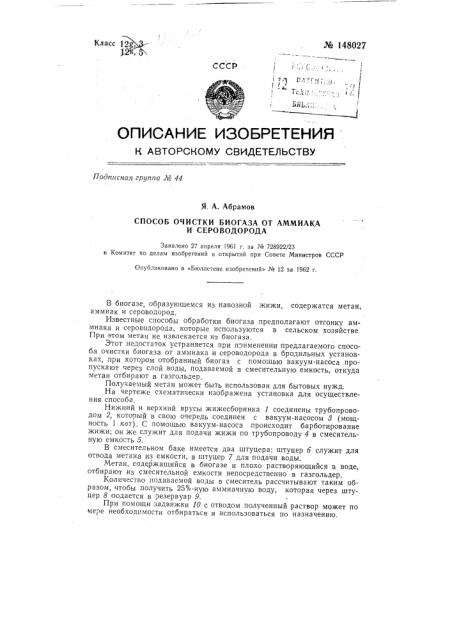

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л0 44

Я, А. Абрамов

СПОСОБ ОЧИСТКИ БИОГАЗА ОТ АММИАКА

И СЕРОВОДОРОДА

Заявлено 27 апреля 1961 г. за № 728922/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 12 за 1962 г.

В биогазе, образующемся из навозной жижи, содержатся метан, аммиак и сероводород.

Известные способы обработки биогаза предполагают отгонку аммиака и сероводорода, которые используются в сельском хозяйстве.

При этом метан не извлекается из биогаза.

Этот недостаток устраняется при применении предлагаемого способа очистки биогаза от аммиака и сероводорода в бродильных установках, при котором отобранный биогаз с помощью вакуум-насоса пропускают через слой воды, подаваемой в смесительную емкость, откуда метан отбирают в газгольдер.

Получаемый метан может быть использован для бытовых нужд.

На чертеже схематически изображена установка для осуществления способа.

Нижний и верхний ярусы жижесборника 1 соединены трубопроводом 2, который в свою очередь соединен с вакуум-насосом 3 (мощность 1 кот)1. С помощью вакуум-насоса .происходит барботирование жижи; он же служит для подачи жижи по трубопроводу 4 в смесительную емкость 5.

В смесительном баке имеется два штуцера: штуцер б служит для отвода метана из емкости, а штуцер 7 для подачи воды.

Метан, содержащийся в биогазе и плохо растворяющийся в воде, отбирают из смесительной емкости непосредственно в газгольдер.

Количество подаваемой воды в смеситель рассчитывают таким образом, чтобы получить 25 /О-ную аммиачную воду, которая через штуцер 8 подается в резервуар 9.

При помощи задвижки 10 с отводом полученный раствор может по мере необходпмости отбираться и использоваться по назначению.

¹ 148027

По мере накопления в жижесборнике сброженная жижа используется в качестве удобрения. Для этого применяют стационарные или прицепные жижеразбрасыватели. При открывании задвижки жижа поступает через шланг, который соединяют с отводом, в жи>кесбрасыватель для подачи >кижи на поля, с целью их удобрения.

Предложенный способ может быть успешно использован в самых отдаленных совхозах и колхозах, особенно животноводческих, где имеется навозная жижа в большом количестве.

Предмет изобретения

Составитель С. И. Беленький

Редактор О. Д. Ус Техред А. А. Кудрявицкая Корректор В. Андрианова

Поди. к печ 16Х11-62 г.

Зак. 7405

ЦБТ11 Комитета по делам

Москва

Формат бум. 70К108 /и Объем 0,18 изд.л.

Тира>к 750 Цена 4 коп, изобретений и открытий при Совете Министров СССР

Центр, М. Черкасский пер., д. 2(6.

Типография ЦБТИ Москва Петровка, 14.

Способ очистки биогаза от аммиака и сероводорода, получаемого в бродильных установках, отл ич а ющийс я тем, что, с целью использования метана для бытовых нужд, отобранный биогаз с помощью, например, вакуум-насоса пропускают через слой воды, подаваемой в смесительную емкость, из которой метан отбирают, например, в газгольдер.
