Реферат



Изобретение относится к очистной технике и может быть использовано на отделочно-зачистных операциях. Цель изобретения - повышение долговечности и надежности в работе. Торцовая щетка содержит корпус 1 с наружной торцовой поверхностью и крышкой 3, обойму 2 с внутренней конической поверхностью и размещенный между коническими поверхностями корпуса 1 и обоймы 2 кольцевой набор ворса 6. На крышке 3 закреплена стопорная втулка 8, торец которой, обращенный к обрабатываемой поверхности, выполнен с чередующимися по окружности выступами и впадинами. Крышка 3 и обойма 2 связаны между собой посредством Г-образных секторов - захватов 9 и 10, при этом последние размещены во впадинах стопорной втулки 8. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„4 803 (д!! 4 А 46 В 7/08

ОПИСАНИЕ ИЗОБРЕТЕНИД

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4315493/40-12 (22) ) 2.! 0.87 (46) 23.05.89. Бюл. №- 9 (72) Ю.А. Петров и Г.Г. Шнееров (53) 687 . 9(088 .8) (56) Авторское свидетельство СССР

¹ 1296! 08, кл. А 46 В 7/08, 1985. (54) ТОРЦОВАЯ ЩЕТКА

{57) Изобретение относится к очистной технике и может быть использовано на отделочно-зачистных операциях.

Цель изобретения — повышение долговечности и надежности в работе. Торцовая щетка содержит корпус 1 с наружной торцовой поверхностью и крышкой 3, обойму 2 с внутренней конической поверхностью и размещенный между коническими поверхностями кор пуса 1 и обоймы 2 кольцевой набор ворса 6. На крышке 3 закреплена стопорная втулка 8, торец которой, обращенный к обрабатываемой поверхно- ° сти, выполнен с чередующимися по окружности выступами и впадинами.

Крышка 3 и обойма 2 связаны между собой посредством Г-обраЛных секторов— захватов 9 и 10, при этом последние размещены во впадинах стопорной втулки 8. 3 ил.

) 4808

Из обре пение относ птс л к ма шипов ст роенин1, к мсханообрабатывающему производству, в частности к конструкциям торцовых щеток, и может с1 быть использовано при выполнении раз— личных отделочно-зач истных операций.

Цель изобретения — повьппение долговечности и надежности в работе.

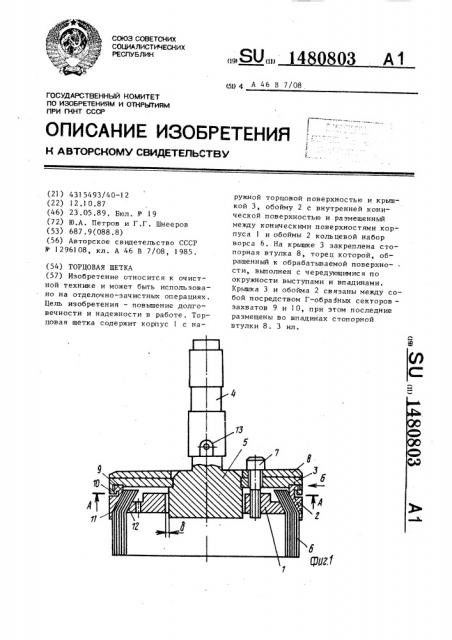

На фиг. 1 представлена торцовая щетка, продольный разрез; на фиг, 2 — разрез A-A на фиг. 1; на фиг. 3 — вид Б на фиг. 1.

Устройство содержит корпус l, обойму 2, крышку 3, хвостовик 4, ось

5, набор проволочного ворса 6, стяжные болты 7, стопорную втулку 8. На сопрягаемых торцовых поверхностях обоймы 2 и крьппки 3 установлены Г-образные сектора-захваты 9 и 10, образующие разъемное замковое устройство. Набор проволочного ворса 6 в виде кольца расположен между коническими поверхностями 11 и 12 соответственно обоймы 2 и корпуса 1. Корпус 25 установлен с радиальным зазором на оси 5 с возможностью осевого перемещения, для чего он снабжен резьбовыми отверстиями под стяжные болты 7.

В хвостовике 4 с помощью резьбы и штифта 13 установлена ось 5, которая жестко связана с крышкой 3. Стопорная втулка 8 установлена на наружной поверхности крьшки 3 и закреплена стяжными болтами 7. Торец втулки 8, 35 обращенный к обрабатываемой поверхности, выполнен с чередующимися по окружности выступами 14 и впадинами

15. Секторы-захваты размещены во впадинах 1 5.

Щетку собирают следующим образом.

Предварительно нарубленный ворс (иголки) 6 заданной длины вручную или с помощью специального механизма плотно набирают в технологическую 45 кольцевую форму, в которой заранее установлен корпус 1 собираемой щетки. Затем на образованное кольцо ворсового набора 6 по его наружному диаметру одевают обойму 2 и с силой перемещают его вниз. В результате образуется блок, состоящий из обоймы

2, кольцевого набора проволочного ворса 6 и корпуса 1. Затем устанав— ливают торцовую крышку 3 с осью 5, доводят до контакта с торцом обоймы

2, при этом секторы-захваты 9 и )p развернуты друг относительно друга на необходимый угол, обеспечиваю—

03

2 щий установку крьппки 3 на обойме

2. Далее поворотом крьш ки 3 Г-образные секторы-захваты совмещают друг с другом, образуя их замковое соединение, при этом выступ секторазахвата 9 обоймы 2 располагается над выступом сектора-захвата 10 крышки 3. После этого на крьшпсу 3 надевается стопорная втулка 8 так, что ее выступы 14 своими боковьии сторонами охватывают Г-образные секторы-захваты 9 и 1 О. Далее вворачивают стяжные болты 7 через сквозные отверстия во втулке 8 и крьш ке 3 в ре зьбовые отверстия корпуса 1 и проводят стягивания набора проволоч— ного ворса 6, обоймы 2, крьпики 3 и корпуса 1 в замкнутую силовую систему.

Необходимая плотность ворса достигается за счет перемещения корпуса 1, коническая поверхность 12 которого обеспечивает прижатие ворса к конической поверхности 11 обоймы 2. Затем крышку 3 снимают и производят закрепление ворса по торцу, например сваркой. При этом не допускается соединение торца ворса 6 с обоймой 2 и корпусом 1 . Операция закрепления вор— са 6 обеспечивает его монолитность в кольцевом наборе. Затем крышка 3 посредством замкового устройства вновь соединяется с обоймой 2, устанавливается стопорная втулка 8 и производится крепление стяжными болтами, Выступы 14 втулки 8, охватывая секторы-захваты 9 и 10 по их боковым сторонам обеспечивают неразъемР ность замкового устройства в процессе эксплуатации при знакопеременных и ударных нагрузках, а также при изменении направления вращения. Обойма

2 не имеет воэможности кругового перемещения. После этого на ось 5 навинчивают хвостовик 4 и закрепляют штифтом 13. В таком виде относительно посадочной поверхности хвостовика 4 производится подторцовка проволочного ворса со стороны его рабочего торца.

Торцовая щетка работает следующим образом.

Щетку устанавливают в посадочное отверстие шпинделя, например вертикально-фрезерного станка, а обрабатываемую деталь на стол. Подводят деталь до соприкосновения со щеткой и дают натяг 1,5-2,5 мм. Затем вклю3 !4 чают вращение шпинделя, подачу стола и производят обработку поверхности.

Конструкция разъемного замкового устройства обеспечивает удобство сборки и разборки щетки и надежность

его соединения.
