Реферат



Изобретение позволяет повысить удобство пользования и улучшить качество отрыва бумаги. Устройство содержит кронштейн 1 в виде двух параллельных ветвей 2, между которыми закреплена ось 3 для рулона 4 бумаги. Прижимная пластина 5 с отверстиями 6 размещена на параллельных ветвях 2 кронштейна 1 и под действием своего веса перемещается по ним по мере сматывания бумаги из рулона 4. Пластина 5 изогнута по дуге, а ее сторона, противолежащая стороне, обращенной к кронштейну 1, имеет режущую кромку 7. Последняя лежит в плоскости, проходящей через ось 3 и конец режущей кромки 7 и параллельной ветвям кронштейна 1. 3 ил.

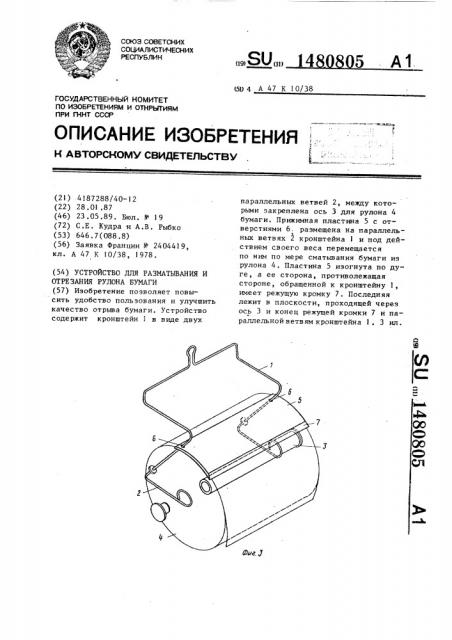

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (И> (511 4 А 47 К 10/38

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ..

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) .4187288/40-12 (22) 28.0) .87 (46) 23.05.89. Бюл. 1(- 19 (72) С.Е. Кудра и А.В. Рыбко (53) 646. 7 (088.8) (56) Заявка Франции N - 2404419, кл. А 47 К 10/38, 1978. (54) УСТРОЙСТВО ДЛЯ РАЗМАТЫВАНИЯ И

ОТРЕЗАНИЯ РУЛОНА БУМАГИ (57) Изобретение позволяет повысить удобство пользования и улучшить качество отрыва бумаги. Устройство содержит кронштейн 1 в виде двух параллельных ветвей 2, между которыми закреплена ось 3 для рулона 4 бумаги. Прижимная пластина 5 с отверстиями 6. размещена на параллельных ветвях 2 кронштейна 1 и под действием своего веса перемещается по ним по мере сматывания бумаги из рулона 4. Пластина 5 изогнута по дуге, à ее сторона, противолежащая стороне, обращенной к кронштейну 1, имеет режущую кромку 7. Последняя лежит в плоскости, проходящей через ось 3 и конец режущей кромки 7 и параллельной ветвям кронштейна 1. 3 ил.

1 4808 05

Изобретение относится к конструкции держателей для рулона бумаги, в ч ас тиос ти для туалетной бумаг и.

Цель изобретения — повышение удоб5 ства в пользовании и качества отрыва бумаги.

На фиг. 1 изображено устройство для разматывания и обрезания рулона бумаги, вид сбоку; на фиг. 2 — то же, 10 вид спереди; на фиг. 3 — то же, аксонометрическая проекция.

Устройство для разматывания и отрезания рулона бумаги содержит кронштейн 1, выполненный в виде двух па- 15 раллельно расположенных ветвей 2, между которыми закреплена ось 3 для размещения рулона 4 бумаги и приУ жимную пластину 5 с отверстиями 6 для размещения на ветвях 2 крон- 20 штейна 1 и свободного перемещения по ним под действием собственного веса по мере сматывания бумаги иэ рулона 4.

Прижимная пластина 5 изогнута по дуге, а ее сторона, противолежащая стороне, связанной с кронштейном 1, снабжена режущей кромкой 7, при этом последняя лежит в плоскости, проходящей через ось 3 и конец 30 режущей кромки 7 и параллельно ветвям кронштейна 1.

Используют устройство следующим образом.

С постепенным уменьшением диа- 35 метра рулона 4 бумаги. прижимная

1 пластина 5 под действием силы тяжести, автоматически опускается по ветвям 2 кронштейна I сохраняя постоянный контакт с поверхностью рулона 4 бумаги.

Благодаря параллельности рабочих участков ветвей 2 кронштейна I u изогнутости прижимной пластины 5 по дуге постоянно сохраняется контакт режущей кромки 7 пластины 5 с поверхностью рулона 4 бумаги.

Ф о р м у л а и з обре т е н и я

Устройство для разматывания и отрезания рулона бумаги, содержащее кронштейн, выполненный в виде,. двух параллельно расположенных ветвей, между которыми закреплена ось для размещения рулона бумаги, и прижимную пластину с отверстиями для размещения на ветвях кронштейна и свободного перемещения по ним под действием собственного веса по мере разматывания бумаги из рулона, о т л ич а ю щ е е с я тем, что, с целью повышения удобства в пользовании и качества отрыва бумаги, пластина изогнута по дуге, а ее сторона, противолежащая стороне, связанной с кронштейном, снабжена режущей кромкой, при этом последняя расположена в плоскости, проходящей через ось и конец режущей кромки и параллельной ветвям кронштейна.
