Устройство для выгрузки катализатора из трубы реактора

Устройство для выгрузки катализатора из трубы реактора

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для выгрузки гранулированного катализатора из трубок реактора ,в частности, к устройству для выгрузки катализатора серебро на носителе, используемого в производстве окиси этилена путем прямого окисления этилена, и позволяет улучшить условия труда и повысить производительность. Устройство состоит из неподвижной пластины с направляющими для подвижной пластины. Подвижная и неподвижная пластины имеют упоры. Неподвижная пластина имеет поворотный узел, на котором смонтированы направляющие втулки, в которых перемещаются штанги для крепления циклона-накопителя. 2 ил.

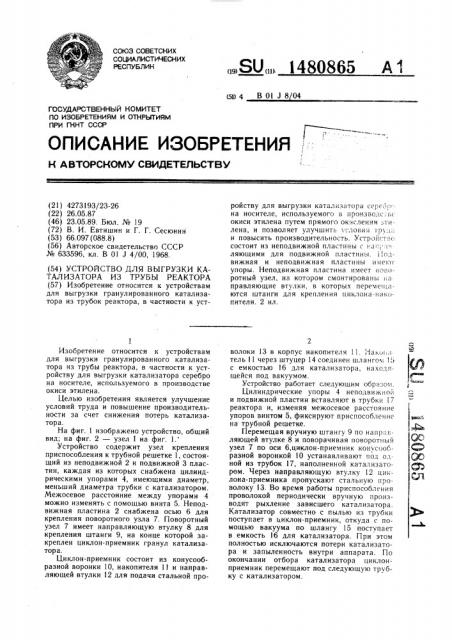

ÄÄSUÄÄ 1480865 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 В 01,) 8 04

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ (21) 4273193/23-26 (22) 26.05.87 (46) 23.05.89. Бюл. № 19 (72) В. И. Евтишин и Г. Г. Сесюнин (53) 66.097 (088.8) (56) Авторское свидетельство СССР № 633596, кл. В 01 J 4/00, 1968. (54) УСТРО!"!СТВО ДЛЯ ВЫГРУЗКИ КАТАЛ ИЗАТОРА ИЗ ТРУБЫ РЕАКТОРА (57) Изобретение относится к устройствам для выгрузки гранулированного катализатора из трубок реактора, в частности к уст1

Изобретение относится к устройствам для выгрузки гранулированного катализатора из трубы реактора, в частности к устройству для выгрузки катализатора серебро на носителе, используемого в производстве окиси этилена.

Целью изобретения является улучшение условий труда и повышение производительности за счет снижения потерь катализатора.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — узел 1 на фиг. 1.

Устройство содержит узел крепления приспособления к трубной решетке 1, состоящий из неподвижной 2 и подвижной 3 пластин, каждая из которых снабжена цилиндрическими упорами 4, имеющими диаметр, меньший диаметра трубки с катализатором.

Межосевое расстояние между упорами 4 можно изменять с помощью винта 5. Неподвижная пластина 2 снабжена осью 6 для крепления поворотного узла 7. Поворотный узел 7 имеет направляющую втулку 8 для крепления штанги 9, на конце которой закреплен циклон-приемник гранул катализатора.

Циклон-приемник состоит из конусообразной воронки 10, накопителя 11 и направляющей втулки 12 для подачи стальной проройству для выгрузки катализатора середр на носителе, используемого в произволе:ыокиси этилена путем прямого окисления;тилена, и позволяет улучшить i ñëoâèÿ гр;,i,-.

u повысить производительность. Устройство состоит из неподвижной пластины с на. .;,.аляющими для подвижной пластины. 1! одвижная и неподвижная пластины имею г упоры. Неподвижная пластина имеет поворотный узел, на котором смонтированы;а правляющие втулки, в которых перемен ;lются штанги для крепления циклона-накопителя. 2 ил. волоки 13 в корпус накопителя ll. Накопи тель 11 через штуцер 14 соединен шлангом 15 с емкостью 16 для катализатора, находящейся под вакуумом.

Устройство работает следующим образом.

Цилиндрические упоры 4 неподвижно i и подвижной пластин вставляют в трубки 17 реактора и, изменяя межосевое расстояние упоров винтом 5, фиксируют приспособление на трубной решетке.

Перемещая вручную штангу 9 по направляющей втулке 8 и поворачивая поворотный узел 7 по оси б,циклон-приемник конусообразной воронкой 10 устанавливают под одной из трубок 17, наполненной катализатором. Через направляющую втулку 12 циклона-приемника пропускают стальную проволоку 13. Во время работы приспособления проволокой периодически вручную производят рыхление зависшего катализатора.

Катализатор совместно с пылью из трубки поступает в циклон-приемник, откуда с помощью вакуума по шлангу 15 поступает в емкость 16 для катализатора. При этом полностью исключаются потери катализатора и запыленность внутри аппарата. По окончании отбора катализатора циклонприемник перемещают под следующую трубку с катализатором.

1480865

Составитель Н. Кацовская

Редактор H. Гунько Техред И. Верес Корректор Э. Лончакова

Заказ 2568/5 Тираж 48о Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !01

Использование предлагаемого устройства позволит сократить до минимума (на

30% j потери катализатора при его выгрузке, уменьшить трудозатраты ремонтного персонала на 10%, исключить запыленность.

Формула изобретения

Устройство для выгрузки катализатора из трубы реактора, включающее емкость, устройство для создания вакуума и средства для ворошения, отличающееся тем, что, с целью улучшения условий труда и повышения производительности за счет снижения потерь катализатора, оно снабжено циклоном, установленным с возможностью вращения и радиального перемещения, при этом средство для ворошения установлено по оси циклона.
