Пульсационная пневматическая форсунка

Пульсационная пневматическая форсунка

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для распыления жидкости и может быть использовано в распыливающих аппаратах в химической и других отраслях промышленности. Цель изобретения - повышение качества распыла путем автоматического регулирования соотношения расходов жидкости и газа. Для этого пульсационная пневматическая форсунка снабжена дополнительным клапаном 10, установленным в предпоршневой полости 6 корпуса с возможностью перекрытия проходного канала 8 поршня 5, а канал 2 подачи жидкости сообщен с предпоршневой полостью 6 корпуса. Поршень 5 с клапаном 9 подпружинены пружиной 11, размещенной между клапаном 9 и выпускным соплом 4, соединенным с корпусом с возможностью осевого перемещения. Амплитуда и частота пульсации при распылении жидкости регулируются путем подбора жесткости пружины 11 и осевого перемещения выпускного сопла 4 и клапана 9. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19> (11) (51) 4 В 05 В 7/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н авторскому свидиткльствм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4282709/23-05 (22) 13.. 07. 87 (46) 23,05 ° 89. Бюл. 9 19 (72) Г.И,Мелков (53) 66.069 ° 83(088.8) (56) Авторское свидетельство СССР

Ф 743726, кл. В 05 В 7/12 1 )977. (54) ПУЛЬСАЦИОННАЯ ПНЕВМАТИЧЕСКАЯ

ФОРСУНКА (57) Изобретение относится к устройствам для распыления жидкости и может быть использовано в распыпивающих аппаратах в химической и других отраслях промышленности . Дель изобретения — повышение качества распына путем автоматического регулирования соотношения расходов жидкости и газа.

Для этого пульсационная пневматическая форсунка снабжена дополнительным клапаном 10, установленным в предпоршневой полости 6 корпуса с возможностью перекрытия проходного канала

8 поршня 5, а канал 2 подачи жидкости сообщен с предпоршневой полостью

6 корпуса, Поршень 5 с клапаном 9 подпружинены пружиной 11, размещен" ной между клапаном 9 н выпускным соплом 4, соединенным с корпусом с возможностью осевого перемещения. Амплитуда и частота пульсации при распылении жидкости регулируются путем подбора жесткости пружины 11 и осевога перемещения выпускного сопла 4 и

C клапана 9. 1 з.п, ф-лы, 1 ил.

1480887

Изобретение относится к устройствам для распыления жидкостей и может быть использовано в распыливающих аппаратах в химической и других отраслях промышленности.

Цель изобретения — повышение качества распыла путем автоматического регулирования соотношения расходов жидкости и газа. !О

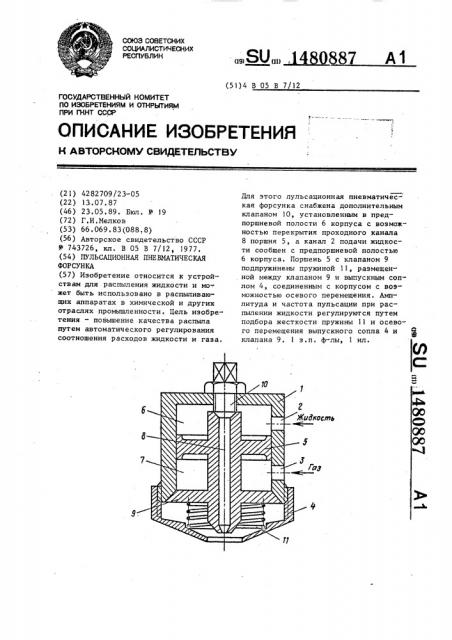

На чертеже изображена пульсационная пневматическая форсунка.

Форсунка содержит полый корпус 1 с каналом 2 подачи жидкости и каналом 3 подачи сжатого газа. 15

На корпусе 1 закреплено с возможностью осевого перемещения выпускное сопло 4.

В корпусе 1 установлен подпружиненный поршень 5, разделяющий корпус на предпоршневую 6 и запоршневую 7

О

ПОЛОСТИ, Предпоршневая полость 6 сообщена с каналом 2 подачи жидкости, запоршневая полость 7 сообщена с каналом 3 подачи сжатого газа.

В поршне 5 выполнен проходной канал 8, сообщающий канал 2 подачи жидкости с выпускным соплом 4. С поршнем 5 соединен клапан 9, установленный с возможностью перекрытия выхода ,из запоршневой.полости 7 в выпускное сопло 4.

Форсунка снабжена дополнительным клапаном 10, установленным в пред- 35 поршневой полости 6 с возможностью перекрытия проходного канала 8 поршня 5.

Поршень 5 с клапаном 9 подпружинены пружиной 11, размещенной между 40 клапаном 9 и выпускным соплом 4.

Форсунка работает следующим образом.

Жидкость и газ под давлением поступают соответственно в предпоршне- 45 вую 6 и запоршневую 7 полости.

Под давлением жидкости поршень 5 смещается в сторону выпускного сопла 4 и сжимает пружину 11. При этом открываются клапаны 9 и 10. 50.

Жидкость иэ предпоршневой полости

6 выходит через канал 8 в выпускное сопло 4. Газ из запоршневой полости

7 выходит в выпускное сопло 4 и распыляет жидкость. 55

В результате выхода жидкости иэ полости 6 и газа из полости 7 давление в них снижается и поршень 5 под действием пружины 11 смещается в обратную сторону и закрывает клапаны

9 и 10.

Давление в полостях 6 и 7 вновь возрастает и цикл распыления жидкости повторяется.

Выпуск порции жидкости и газа в форсунке происходит в одной фазе, что повышает качество распыления жидкости.

В форсунке обеспечивается автоматическое регулирование соотношения расхода жидкости и газа, что повышает качество распыла.

Амплитуда и частота пульсации при распылении жидкости регулируется путем подбора жесткости пружины и осевого перемещения выпускного сопла

4 и клапана 10.

Расположение органов регулирования выпускного сопла 4 и клапана 10 снаружи форсунки упрощает процесс регулирования процесса распыления.

Формул а изобретения

1. Пульсационная пневматическая форсунка, содержащая полый корпус с каналами подачи жидкости и сжатого газа, выпускное сопло, подпружиненный поршень, разделяющий корпус на предпоршневую и запоршневую, сообщенную с каналом подачи сжатого газа полости, выполненный в поршне проходной канал, сообщающий канал подачи жидкости с выпускным соплом, и соединенный с поршнем клапан, установленный с воэможностью перекрытия выхода газа иэ запоршневой полости в выпускное сопло, о т л и ч а ю— щ а я с я тем, что, с целью повыше- ния качества распыла путем автоматического регулирования соотношения расхода жидкости и газа, она снабжена дополнительным клапаном, установленным в предпоршневой полости корпуса с возможностью перекрытия проходного канала поршня, а канал подачи жидкости сообщен с предпоршневой полостью корпуса.

2. Форсунка по п.1, о т л и ч а ющ а я с я тем, что поршень с клапаном подпружинены пружиной, размещенной между клапаном и выпускным соплом, соединенным с корпусом с возможностью осевого перемещения.
