Устройство для сушки металлургических ковшей

Устройство для сушки металлургических ковшей

Иллюстрации

Показать все

Реферат



Изобретение относится к области металлургии и может быть использовано для сушки сталеразливочных ковшей емкостью до 300 т. Цель изобретения - сн ижение трудоемкости сборки и разборки устройства для сушки. При повороте крышки 3 ковша из горизонтального в близкое к вертикальному положение коллектор 4 совершает в вертикальной плоскости вращательно-поступательное движение, что обеспечивается системой шарнирных рычагов 9 и 10, связанных с неподвижной опорой 6 и крышкой 3. Ход коллектора по вертикали составляет 4,2 м, при этом максимальная глубина погружения равна 3,5 м. Изобретение позволяет снизить трудоемкость подготовки устройства к работе и демонтаж при работе. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5д 4 В 22 Р 41 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

S

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4260934/23-02 (22) 11.06.87 (46) 23.05.89. Бюл. № 19 (71) Нижнетагильский металлургический комбинат им. В. И. Ленина (72) С. H. Писцов и Ю. А. Левченко (53) 621.746.329 (088. 8) (56) Алексеев Л. И. Стенд для сушки футеровки сталеразливочных ковшей. — Neталлург, 1983, № 1, с. 25-26.

Авторское свидетельство СССР № 1121095, кл. В 22 0 41/00, 1983. (54) УСТРОЙСТВО ДЛЯ СУШКИ МЕТАЛЛУРГИЧЕСКИХ КОВШЕЙ (57) Изобретение относится к области металлургии и может быть использовано

A-1

„„SU„„1480963 А 1 для сушки сталеразливочных ков1ией емкостью до 300 т. Цель изобретения — снижение трудоемкости сборки и разборки устройства для сушки. При повороте крышки 3 ковша из горизонтального в близкое к вертикальному по.пожение коллектор 4 совершает в вертикально" плоскости вращательно-поступате.пьное движение. что обеспечивается системой шарнирных рычагов 9 и 10, связанных с неподвижной опорой 6 и крышкой 3. Ход коллектора по вертикалй составляет 4.2 м, при этом максимальная глубина погружения равна 3,5 м. Изобретение позволяет снизить трудоемкость подготовки устройства к работе и демонтаж прн ремонте. 4 ил.

1480963

Изобретение относится к металлургии и может быть использовано для сушки сталеразливочных ковшей емкостью до

300 т.

Целью изобретения является снижение трудоемкости сборки и разборки устройства.

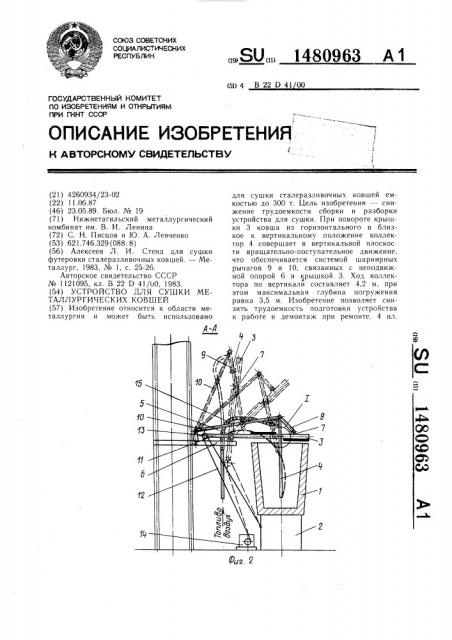

На фиг. 1 показана конструкция устройства, вид сверху; фиг. 2 — разрез

А — А на фиг. 1; на фиг: 3 — узел соединения коллектора с обоймой и обойма с крышкой (узел 1 на фиг. 2); фиг. 4 разрез Б — Б на фиг. 3.

Устройство для сушки металлургических ковшей 1, установленных на подставке 2, содержит поворотную в вертикальной плоскости крышку 3 с топливо- и воздухоподводящим коллектором 4. Крышка с помощью подшипников 5 шарнирно соединена с неподвижной опорой 6. Коллектор расположен в обойме 7, которая шарнирно установлена в пазах крышки на осях 8 (фиг. 4).,Коллектор 4 шарнирно закреплен на рычагах 9 и 10, противоположные концы которых шарнирно закреплены соответственно на крышке 3 и неподвижной опоре 6. На крышке закреплен рычаг 11, соединенный канатом 12 через блок 13 с приводом 14. К коллектору подсоединены гибкие рукава 15 для подачи топлива и воздуха.

В рабочем положении крышка 3 горизонтально расположена над ковшом 1, а коллектор 4 находится в обойме 7 по центру ковша в вертикальном положении и погружен в нижнюю часть полости ковша. На нижнем конце коллектора имеется распределительная головка с соплами (не показана).

Устройство работает следующим образом, По окончании процесса сушки посредством каната 12 от привода 14 произво. дят поворот крышки в вертикальной плоскости. При этом рычаги 9 и 10, шарнирно связанные с неподвижной опорой 6, крышкой 3 и коллектором 4, перемещают коллектор относительно вращающейся в горизонтальной плоскости обоймы ? вдоль ее оси. В результате коллектор совершает в вертикальной.. плоскости вращательно-поступательное движение относительно ковша, чем обеспечивается выемка коллектора из последнего. После поворота крышки в вертикальное или близкое к вертикальному положение производят замену ковша. Общий вертикальный ход коллектора составляет 4,2 м при погружении в ковш на глубину 3,5 м.

Предлагаемое техническое решение позволяет снизить трудоемкость подготовки устройства к работе и демонтаж при ремонте.

Формула изобретения

Устройство для сушки металлургических ковшей, содержащее поворотную в вертикальной плоскости крышку с неподвижной опорой и топливо- и воздухоподводящим коллектором, отличающееся тем, что, с целью снижения трудоемкости сборки и разборки, оно снабжено обоймой, шарнирно связанной с крышкой, при этом коллектор установлен в обойме с возможностью осевого перемещения и посредством шарнирных рычагов связан с неподвижной опорой и крышкой.

1480963

Составитель А. Гавришин

Редактор С. Пекарь Техред И. Верес Корректор М. Васильева

Заказ 2573/10 Тираж 712 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10!
