Снижатель установок для формования изделий из бетонных смесей

Снижатель установок для формования изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к производству изделий сборного бетона и железобетона и позволяет повысить производительность формовочного оборудования за счет совмещения процессов распалубки со снятием вагонеток 15 с отформованными изделиями 16 с виброуплотняющего устройства 2. Это достигается за счет того, что снижатель установок для формования изделий из бетонных смесей снабжен бортоснасткой 9, расположенной над виброуплотняющим устройством 2. Бортоснастка 9 жестко связана при помощи кронштейнов 8 с каретками 7. Каждая каретка 7 имеет основные 5 и расположенные параллельно им дополнительные 6 катки и подпружинена пружиной 13 относительно штока 11 силового цилиндра 12. Вертикальные направляющие выполнены в виде сблокированных попарно и расположенных оппозитно относительно кареток 7 стоек 3. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 28 В 1/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2I) 4176608/29-33 (22) 08.01.87 (46) 23.05.89. Бюл. ¹ 19 (75) В. Д. Досюк, Г. И. Кузьмич и А. А. Тупиков (53) 666.97.003.16 (088.8) (56) Колодзий И. И. Формование сборных железобетонных изделий и конструкций.—

М.: Высшая школа, 1978, с. 142, рис. 110. (54) СНИЖАТЕЛЪ УСТАНОВОК ДЛЯ

ФОРМОВАНИЯ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ (57) Изобретение относится к производству изделий сборного бетона и железобетона и позволяет повысить производительность формовочного оборудования за счет совмещения

„„SU„„1481062 А 1 процессов распалубки со снятием вагонеток 15 с отформованными изделиями 16 с виброуплотняюц(его устройства 2. Это достигается за счет того. что снижатель установок для формования изделий из бетонных смесей снабжен бортоснасткой 9, расположенной над виброуплотняющим устройством 2. Бортоснастка 9 жестко связана при помощи кронштейнов 8 с каретками 7. Каждая каретка 7 имеет î íîâíûå 5 и расположенные параллельно им дополнительные 6 катки и подпружинена пружиной 13 относительно штока 11 силового цилиндра 12. Вертикальные направляющие выполнены в виде сблокированных попарно и расположенных оппозитно относительно кареток 7 стоек 3.

3 ил.

1481062

Изобретение относится к производству изделий сборного бетона и железобетона.

Целью изобретения является повышение производительности за счет совмещения процессов распалубки со снятием вагонеток с отформованными изделиями с виброуплотняющего устройства.

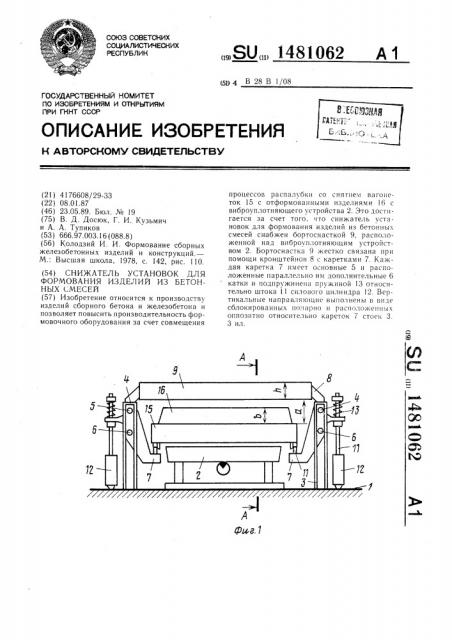

На фиг. 1 схематично изображен снижатель установок для формования изделий из бетонных смесей, общи"; на фиг. 2— то же, вид сбоку; на фиг. 3 — разрез Л вЂ” А 10

isa фиг. 1.

Снижатель установок для формования изделий из бетонных смесей состоит из за:крепленных на основании 1 симметрично виброуплотняющему устройству 2 вертикаль ных направляющих, образованных сблокиро.ванными попарно стойками 3, соединенными горизонтальными поперечинами 4. Между стойками 3 каждой направляющей размещены соответственно основные 5 и параллельные им дополнительные 6 катки кареток 7, 20 выполненных с кронштейнами 8, на которых закреплена бортоснастка 9 и рельсовые опоры 10, каретки 7 смонтированы на штоках 11, установленных на основании 1 силовых цилиндров 12 посредством пружин 13. Рельсо вые опоры 10 в крайнем верхнем положении совмещены со смонтированными стационарно на основании рельсами 14 для обеспечения возможности установки на рельсовых опорах 10 вагонеток 15 с поддонами и передачи их с отформованными изделиями 16 на пост тепловлажностной обработки (не показан).

Вагонетку 15 по рельсам !4 перемещают на рельсовые опоры 10 и устанавливают ее под бортоснасткой 9. Затем включают силовые цилиндры 12, в результате чего штоки 11 начинают перемещаться в нижнее положение, опуская каретки 7 с вагонетками 15, при этом основные 5 и дополнительные 6 катки каждой каретки 7, перемегцаясь между сблокированными стойками

3 направляющих, ориентируют движение 40 бортоснастки 9 без перекосов. Когда поддон опустится на виброуплотняюгцее уст2 ройство 2, штоки 11 опускаются, в результате чего бортоснастка 9 устанавливается на поддон, а рельсовые опоры !0, опускаясь, отрываются от вагонетки 15, при этом пружины 13 прижимают бортоснастку 9 к поддону. В этом положении силовые цилиндры 12 останавливаются. После чего бортоснастку 1 заполняют бетонной смесью и включают вибровозбудитель, в результате чего происходит уплотнение бетонной смеси.

Затем производят заглаживание открытой поверхности, включают силовые цилиндры и поднимают каретки 7, при этом в начальный момент бортоснастку 9 поднимают выше отформованного изделия 16, а рельсовые опоры 10 поднимают вагонетку 15 до положения, при котором рельсовые опоры 10 совмещаются с рельсами 14. После чего вагонетку 15 с изделием перемещают по рельсам 14, а на рельсовые опоры 10 закатывают следующую вагонетку 15 с поддоном и процесс повторяется.

Формула изобретения

Снижатель установок для формования изделий из бетонных смесей, содержащий контактирующие с закрепленными на основании вертикальными направляющими посредством катков, смонтированных на штоках силовых цилиндров, каретки с рельсовыми опорами для вагонеток с поддонами, отличающийся тем, что, с целью повышения производительности за счет совмещения процессов распалубки со снятием вагонеток с отформованными изделиями с виброуплотняющего устройства, он снабжен бортоснасткой, расположенной над последним и жестко связанной при помаши кронштейнов с каретками, которые имеют дополнительные катки, расположенные параллельно основным каткам, и выполнены подпружиненными относительно штоков силовых цилиндров, а вертикальные направляющие— э виде сблокированных попарно и расположенных оппозитно относительно каждой каретки стоек.

148!062

Составитель В. Чайков

Редактор И. Шулла Техред И. Верес Корректор A. Обручар

Заказ 2621/ 15 Тираж 520 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4!5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
