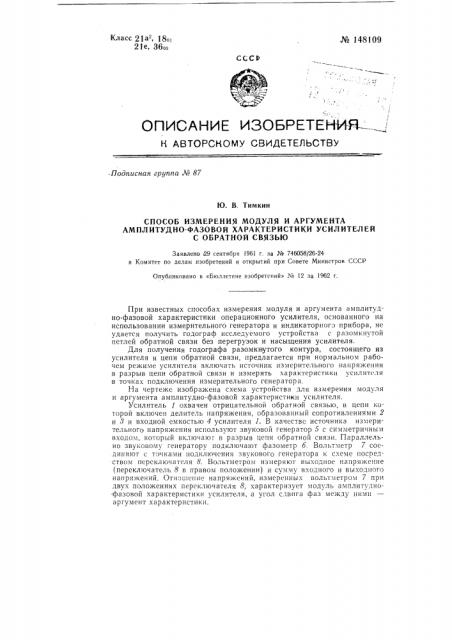

Класс 21а 18ю, 21е, 36оз № 148109

cc;cr г

ОПИСАНИЕ ИЗОБРЕтЕнИЛ «»

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

-Подписная группа Л3 87

Ю, В. Тимкин

СПОСОБ ИЗМЕРЕНИЯ МОДУЛЯ И АРГУМЕНТА

АМПЛИТУДНО-ФАЗОВОЙ ХАРАКТЕРИСТИКИ УСИЛИТЕЛЕЙ

С ОБРАТНОЙ СВЯЗЬЮ

Заявлено 29 сентября 1961 г, за № 746058/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 12 за 1962 г, При известных способах измерения модуля и аргумента амплитудно-фазовой характеристики операционного усилителя, основанного на использовании измерительного генератора и индикаторного прибора, не удается получить годограф исследуемого устройства с разомкнутой петлей обратной связи без перегрузок и насыщения усилителя.

Для получения годографа разомкнутого контура, состоящего из усилителя и цепи обратной связи, предлагается при нормальном рабочем режиме усилителя включать источник измерительного напряжения в разрыв цепи обратной связи и измерять характеристики усилителя в точках подключения измерительного генератора.

На чертеже изображена схема устройства для измерения модуля и аргумента амплитудно-фазовой характеристики усилителя.

Усилитель охвачен отрицательной обратной связью, в цепи которой включен делитель напряжения, образованный сопротивлениями 2 и 8 и входной емкостью 4 усилителя 1. В качестве источника измерительного напряжения используют звуковой генератор 5 с симметричным входом, который включают в разрыв цепи обратной связи. Параллельно звуковому генератору подключа1от фазометр б. Вольтметр 7 сосдиня1от с точками подключения звукового генератора к схеме посредством переключателя 8. Вольтметром измеряют выходное напряжение (переклточатель 8 в правом положении) и сумму входного и выходного напряжений. Отношение напряжений, измеренных вольтметром 7 прн двух положениях переключателя 8, характеризует модуль амплитуднофазовой характеристики усилителя, а угол сдвига фаз между ними аргумент характеристики. № 148109

По полученным данным строят годограф разомкнутого контура, состоящего из усилителя и цепи обратной связи, по которому судят о запасе устойчивости усилителя и о точности выполнения усилителем операций в заданном диапазоне частот.

Предлагаемый способ является более точновым по сравнению с известными, особенно в области, где коэффициент усиления велик.

Предмет изобретения

Способ измерения модуля и аргумента амплитудно-фазовой характеристики усилителей с обратной связью, отличающийся тем, что, с целью получения годографа разомкнутого контура, состоящего из усилителя и цепи обратной связи, источник измерительного напряжения включают в разрыв цепи обратной связи, а измерение амплитудной и фазовой характеристик производят в точках подключения измерительного генератора.
