Установка для погрузки сыпучих материалов

Установка для погрузки сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к технике погрузочно-разгрузочных работ, а именно к устройствам для загрузки приемного бункера пневмотранспортной установки и может быть использовано в строительстве, горной и других отраслях промышленности и позволяет облегчить обслуживание при обеспечении мобильности установки. Устройство для погрузки сыпучих материалов содержит раму 1, на которой установлена стойка 9 с поворотным промежуточным звеном 10, несущим стрелу 3 с конвейером. Промежуточное звено 10 жестко связано с установленной в стойке 9 осью, несущей кулачок с профилированным пазом, в котором установлен ролик, связанный через систему тяг 27 и рычагов с установленными на раме 1 поворотными кронштейнами 29 с опорными катками 30. Для перевода установки из транспортного положения в рабочее при повороте промежуточного звена 10 с конвейером поворачивается кулачок, в пазу которого перемещается ролик и через тяги 27 и рычаги поворачивает кронштейны 29 с колесами 30, устанавливая их под углом к продольной оси, что препятствует перемещению установки. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 65 С 65/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOM JJ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЦТИЯМ

ПРИ ГКНТ СССР (61) 1221130 (21) 4172971/30-11 (22) 04.01.87 (46) 23,05,89, Бюл. Р 19 (71) Проектно-конструкторское бюро

Отдела по капитальному строительству и реконструкции Госагропрома

СССР (72) А.Б.Либенсон, В.В.Соусь, Г.M.Ñûñîåâ и К.К.Щупляк (53) 621.869.4(088.8) (56) Авторское свидетельство СССР

N - 1221130, кл. В 65 G 65/06, 1984. (54) УСТАНОВКА ДЛЯ ПОГРУЗКИ СЫПУЧИХ

МАТЕРИАЛОВ (57) Изобретение относится к технике погрузочно-разгрузочных работ, а именно к устройствам для загрузки приемного бункера пневмотранспортной установки, и может быть использовано в строительстве, горной и других отраслях промышленности и позволяет облегчить обслуживание при. обеспечении мобильности установки, Установка для погрузки сыпучих ма" териалов содержит раму 1, на которой установлена стойка 9 с поворотным промежуточным звеном 10, несущим стрелу 3 с конвейером. Промежуточное звено 10 жестко связано с установленной в стойке 9 осью, несущей кулачок с профилированным пазом, в котором установлен ролик, связанный через систему тяг 27 и зычагов с установленными на раме 1 поворотными кронштейнами 29 с опорными катками

30. Для перевода установки из транспортного положения в рабочее гри повороте промежуточного звена 10 с конвейером поворачивается кулачок, в пазу которого перемещается ролик и через тяги 27 и рычаги поворачивает кронштейны 29 с колесами 30, устанавливая их под углом к продольной оси, что препятствует перемещению установки. 6 ил.

1481161

Изобретение относится к технике

:погрузочно-разгрузочных работ, а именно к устройствам для загрузки приемного бункера пневмотранспортной установки, может быть использовано в строительстве, а также в горной и других отраспях промышленности и является усовершенствованием изобрете. ния по основному авт, сь. N-. l?21130.

Пель изобретения — облегчение обслуживания при обеспечении мобильности.

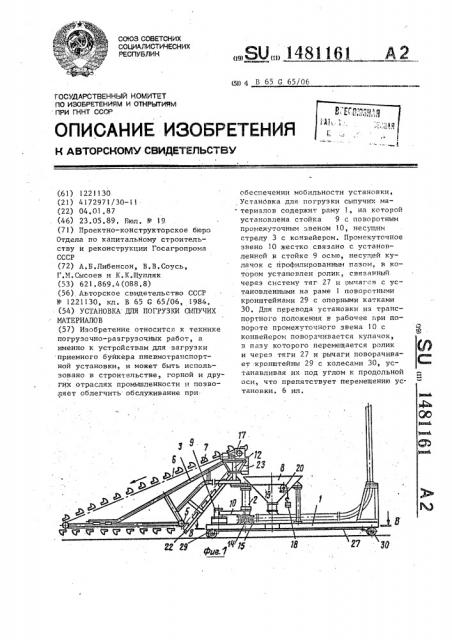

На фиг. 1 показана установка для погрузки сыпучих материалов, общий вид; на фиг. 2 — то же, транспорт ное положение; на фиг. 3 — вид Л ,. на фиг, 2; на фиг. 4 — вид Б на фиг, 2; на фиг, 5 — сечение В-В на фиг. 1; на фиг, 6 — сечение Г-Г на фиг, 2„

Установка содержит опорную раму

1 и колонну 2, на которой шарнирно !

Установлена стрела 3 с приводным 4 ! и направляющими 5 шкивами, на которых смонтированы цепи 6 с ковшами 7. На опорной раме 1 размещен приемный бункер 8 и жестко закреплена вертикальная стойка 9, на которой одной концевой частью шарнирно установлено .,.промежуточное звено !О, а другая концевая.часть звена 10 жестко сое,динена со стержнем ll колонны 2.

Стрела 3 жестко соедипена с рамой 12, которая опирается на корпус 13 колонны 2, Колонна 2 снабжена катком 14, размещенным под стержнем 11.

На опорной раме l размещены кронштейны 15 и 16 цля фиксации колонны 2 в рабочем и транспортном положениях, На раме 12 размещен привод 17 перемещения цепей 6, кинематически связанный с приводным шкивом 4. Привод поворота стрель1 3 вокруг стержня

11 состоит из грузов 18, присоеди-ненных к свободному концу троса 19, огибающего неподвижно установленный блок 20 и другим концом жестко связанного с основанием ?1 рамы 12, К раме 12 и стреле 3 прикреплен желоб

22 с течкой 23, расположенной над приемным бункером 8.

Установка снабжена кулачком 24 с профилированным пазом, ось 25 которого устачовлена в вертикальной стойке 9 и жестко соединена с промежуточным звеном 10, В пазу кулачка

24 размещен ролик 26, связанный посрецством шарнирно присоециненных к нему тяг 27 с рычагами 28, на которых жестко закреплены кронштейны 29 с опорными колесами 30, Опорные по.верхности колес 30 выполнены радиусными, Кронштейны установлены шарнирно на раме 1.

Установка работает следующим образом.

Стрела 3 подводится к штабелю сыпучего материала путем поворота колонны 2 вокруг вертикального стержня 11, который зафиксирован на кронштейнах 15, размещенных на опорной

15 раме 1 под приемным бункером 8. При включении привода 17 цепи 6 с ковшами 7 перемещаются в направлении стрелки, Прижим ковшей 7 к штабелю сыпучего материала осуществляется путем

20 поворота стрелы 3 грузами 18. Поворот стрелы 3 в рабочем положении осуществляется на заданный угол, прч этом течка 23 находится над верхней плоскостью приемного бункера 8. Сыпучий материал вследствие постоянного прижатия к штабелю ковшей 7 загружае" ñÿ в них и транспор-. тируется в приемный бункер 8, В рабочем положении поворотные опорные колеса 30 установлены под заданным углом к продольной оси опорной ра1, При переводе установки в транспортное положение выключается при35 вод 17, грузы 18 отсоединяются от троса 19, стержень 11 колонны 2 отсоединяется от кронштейнов 15, размещенных под приемным бункером S, Далее колонна 2 вместе со стрелой 3

40 поворачивается вокруг стойки 9 до тех пор, пока стержень 11 не установится над кронштейнами 16 и не зафиксируется на .них. Синхронно " поворотом колонны 9 из рабочего в

45 транспортное положение происходит поворот кулачка 24, при этом ролик

26 перемещается по пазу кулачка и через систему шарнирных тяг 27 и рычагов 28 поворачивает опорные колеса 30 до тех пор, пока они не установятся параллельно продольной оси опорной рамы 1.

Затем производятся поворот стрель|

3 колонны 2 и фиксация стрелы па— раллельно опорной раме 1 установки.

Ф о р м у л а и з о б р е т е н и я

Установка для погрузки сыпучих материалов по авт,св. Р 1?21130, 148116! отличающаяся тем, что, с целью облегчения обслуживания при обеспечении мобильности, она счабжена жестко закрепленной на промежуточном звене и установленной в вертикаль"

5 ной стойке осью, несущей кулачок с профилированным пазом, в котором установлен с возможностью перемещения ролик, связанный шарнирными звеньями с рычагами, каждый из которых жестко закреплен на кронштейне с опорным колесом, который установлен на раме с возможностью поворота относительно горизонтальной оси.

14811 61

Вид б
