Биологический пруд
Иллюстрации
Реферат
Изобретение относится к очистке и подготовке сточных вод для орошения. Целью изобретения является повышение эффективности работы устройства и качества очистки сточных вод путем использования систем естественной и искусственной аэрации и работы в проточном и контактном режимах. Биологический пруд включает водоемы, разделенные дамбами, водораспределительное устройство, впуски и оголовки выпусков, трубопровод отвода воды, во внутренние дамбы водоемов введены перепуски на двух уровнях с задвижками, а водоемы имеют аэраторы, расположенные выше нижнего уровня воды. Водораспределительное устройство выполнено в виде колодца, внутри которого расположены две и более чаш по количеству водоемов. В дне чаш по их центру выполнены отверстия, соединенные с трубопроводами впуска, каждый из которых связан с отдельным водоемом. По центру колодца расположен трубопровод подвода воды, соединенный с изогнутой трубой, установленной с возможностью вращения в горизонтальной плоскости и снабженной фиксатором в виде рычага и шайбой у ее основания с фиксирующими прорезями. По ходу движения конца изогнутой трубы в перемычках между чашами имеются овальные прорези. Применение новых элементов распределения воды позволяет сочетать системы искусственной и естественной аэрации, смену режимов обработки воды и обеспечить круглогодичную работу биологического пруда. 5 ил.

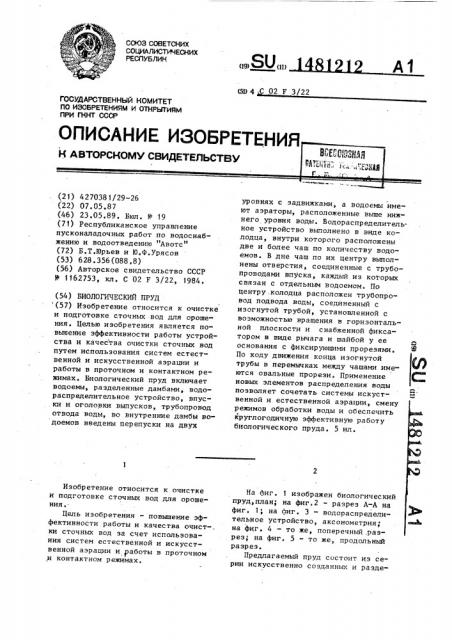

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
09) (11) (sg 4 02 F 3/22
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
Н ABTOPCKOIVIY СВИДЕТЕЛЬСТВУ (21) 4270381/29-26 (22) 07.05.87 (46) 23.05.89. Бюл. И 19 (71) Республиканское управление пусконаладочных работ по водоснабжению и водоотведению "Авотс" (72) Б.Т.Юрьев и Ю.Ф.Урясов (53) 628.356(088.8) (56) Авторское свидетельство СССР
У 1162753, кл. С 02 F 3/22, 1984. (54) БИОЛОГИЧЕСКИЙ ПРУД (57) Изобретение относится к очистке и подготовке сточных вод для орошения. Целью изобретения является повышение эффективности работы устройства и качес гва очистки сточных вод путем использования систем естественной и искусственной аэрации и работы в проточном и контактном режимах. Биологический пруд включает водоемы, разделенные дамбами, водораспределительное устройство, впус. ки и оголовки выпусков, трубопровод отвода воды, во внутренние дамбы водоемов введены перепуски на двух
Изобретение относится к очистке и подготовке сточных вод для орошения ..
Цель изобретения — повышение эффективности работы и качества очист-. ки сточных вод за счет использования систем естественной и искусственной аэрации и работы в проточном и контактном режимах. уровнях с задвижками, а водоемы имеют аэраторы, расположенные выше нижнего уровня воды. Водораспределительное устройство выполнено в виде колодца, внутри которого расположены две и более чаш по количеству водоемов. В дне чаш по их центру выполнены отверстия, соединенные с трубопроводами впуска, каждый из которых связан с отдельным водоемом. По центру. колодца расположен трубопровод подвода воды, соединенный с изогнутой трубой, установленной с возможностью вращения в горизонтальной плоскости и снабженной фиксатором в виде рычага и шайбой у ее основания с фиксирукнцими прорезями.
По ходу движения конца изогнутой трубы в перемычках между чашами име" ются овальные прорези. Применение новых элементов распределения воды позволяет сочетать системы искуственной и естественной аэрации, смену режимов обработки воды и обеспечить круглогодичную эффективную работу биологического пруда. 5 ил.
На фиг. 1 изображен биологический пруд, план; на фиг.2 — разрез А-А на фиг. 1, на фиг. 3 — водораспределительное устройство, аксонометрия; на фиг. 4 — то же, поперечный,разрез, на фиг. 5 — то же, продольный разрез.
Предлагаемый пруд состоит из серии искусственно созданных и разде1481212 ленных дамбами водоемов 1, имеющих трубопроводы 2 впуска воды, отходящие от общего водораспределительного устройства 3 к которому подходит трубопровод 4 подвода воды, водоемы имеют также в одосб орнае устройство 5, аэраторы 6, во внутренних цамбах имеются перепуски 7 и 8,нижний — с задвижкой
9, и верхний - с задвижкой 10. Секции ig пруда ойорожняются по водоотводящим трубам 11 объединенным общим отводящим коллектором 12. Для регулирования впуска и выпуска в колодцах смонтированы задвижки 13. 15
Водораспределительное устройство состоит из колодца 14, внутри которorо расположены чаши 15 с водоприемными отверстиями 16 по их центру, соединенные с трубопроводом впуска.
Трубопровод подвода воды соединен с изогнутой трубой 17 и имеет фиксатор (рычаг) 18, прикрепленный к изогнутой трубе соединением 19. B шайбе 20 выполнены фиксирующие прорези 21 у основания изогнутой трубы, овальные прорези 22 выполнены в перемычках между чашами.
Цикл работы каждого водоема в контактном.режиме состоит из операций: заполнение водоемов 1 сточной водой, пребывание стоков в водоемах 1 в состоянии покоя для осуществления процесса обеззараживания и опорожнение водоема пруда с верхнего горизонта воды.
При первичном заполнении водоемов пруда сточной водой в каждый из них вводится комплекс микроводорослей, которые остаются на дне пруда после опорожнения в виде закваски. К моменту заполнения последнего водоема в первом водоеме должны, быть завер; шены процессы обеззараживания, опорожнения и он должен быть подготов. лен к процессу заполнения.
Сточные воды по трубопроводу 4 подаются в водораспределительное устройство 3. Через изогнутую трубу
17 стоки изливаются в чаши 15 с во- 5< доприемным отверстием 16 и по трубопроводу 2 впуска, соединенному с отверстием 16, происходит наполнение водоема 1 до уровня, на котором расположен нижний перепуск 7. Во время наполнения секций задвижки 13, расположенные в колодцах, закрыты.
Для наполнения последующей секции изогнутую трубу 17 водораспределительного устройства поворачивают в горизонтальной плоскости и проводят через овальную прорезь 22 в перемычках между чашами 15. Для предотвращения самопроизвольного хода изогнутЬй трубы 17 рычагом 18, прикрепленным к изогнутой трубе соединением
19, фиксируют ее положение путем ввода рычага l8 в фиксирующие прорези
21 в шайбе 20 у основания изогнутой трубы 17.
После завершения процесса обеззараживания осуществляется опорожнение водоема 1, Открывается задвижка 13, установленная в колодце, и через водосборное устройство 5 ввода начинает поступать в водоотводящую трубу
11 и отводится коллектором 12.
После завершения процесса опорожнения каждой секции задвижка 13, установленная в колодце, закрывается, поворотом изогнутой трубы 17 в зону действия чаши 15, связанную с секцией, включаемой в работу, производится ее наполнение. В дальнейшем цикл повторяется.
При работе биопруда в проточном режиме наполнение происходит через водораспределительное устройство 3 в одном из водоемов 1. В последней секции по ходу движения воды открыва. ется задвижка 13 в колодце I во всех предыдущих она закрыта, и через водосборное устройство 5 по трубе i 1 и коллектору 12 вода отводится на орошение или в место сброса.
В вегетационный период при проточном режиме пруды работают с естественной аэрацией, задвижки 9 на перепусках 7 по ходу движения открыты, Верхний горизонт воды находится на уровне нижнего перепуска 7. В вневегетационный- период пруды работают с искусственной системой аэрации путем включения в работу аэраторов 6 закрытием задвижек 9 на перепусках 7 и ,подъемом горизонта воды до уровня верхнего перепуска 8, задвижки 10 по ходу движения воды открыты. Регули ровка опорожнения осуществляется задвижкой 13 расположенной в колодцах.
Введение во внутренние дамбы водоемов перепусков на двух. уровнях, снабженных задвижками, установка в секциях биологического пруда аэраторов и применение водораспределительного устройства, в котором используются новые элементы распреде5
1481212
Фие.2 ления воды, позволяют сочетать системы искусственной и естественной аэрации, смену режимов обработки воды, обеспечить круглогодичную эффективную работу биологического пруда.
Формула изобретения
Биологический пруд, содержащий разделенные дамбами водоемы, водораспределительное устройство, трубопроводы подвода воды и впуска ее в водоемы, трубопровод отвода воды, отличающийся тем, что, с целью повышения эффективности работы и качества очистки сточных вод за счет использования систем естественной и искусственной аэрации и работы в проточном и контактном режимах, во внутренних дамбах водоемов выполнены перепуски на двух уровнях с задвижками, водоемы снабжены аэраторами, установленными выше нижнего уровня воды, водораспределительное устройство выполнено в виде колодца, внутри которого расположены чаши по количеству водоемов, в дне чаши по их центру выполнены отверстия, соединенные с трубопроводами впуска, трубопровод подвода воды расположен по центру колодца и снабжен изогнутой трубой, установленный с возможностью вращения в горизонтальной плоскости, труба снабжена фиксатором в виде рычага и шайбой у ее основания с фиксирующими прорезями, по направлению движения конца изогнутой трубы в перемычках между чашами выполнены овальные прорези.
)48) 212
Фиаб
