Композиция для устройства дорожного основания

Композиция для устройства дорожного основания

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и может быть использовано при устройстве дорожных оснований. Цель изобретения - повышение прочности и морозостойкости композиции. Композиция для устройства дорожного основания содержит 4-6 мас.% цемента, 8-20 мас.% отхода галогенового производства на основе сульфата кальция и остальное золошлаковая смесь. Прочность композиции 4-6,5 МПа, коэффициент морозостойкости 0,75-0,95. 3 табл.

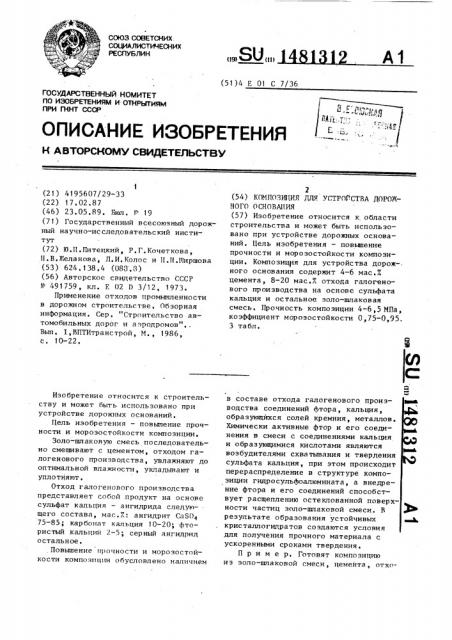

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А1 (51)4 Е 01 С 7/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 4195607/29-33 (22) 17.02.87 (46) 23.05.89. Бюл, V 19 (71) Государственный всесоюзный дорожный научно-исследовательский институт (72) Ю.Н.Питецкий, P. Г. Кочеткова, Н. В. М(еланова, Л. И. Колос и П. H.Ииршова (53) 624.138.4 (083 .8) (56) Авторское свидетельство СССР

9 491759, кл. Г 02 D 3/12, 1973.

Применение отходов промышленности в дорожном строительстве. Обзорная информация. Сер. "Строительство автомобильных дорог и аэродромов"..

Вып. I,ÂÏÒÈòðàíñòðîé, M., 1986, 10-22.

Изобретение относится к строительству и может быть использовано при устройстве дорожных оснований.

Цель изобретения — повышение прочности и морозостойкости композиции.

Золо-шлаковую смесь последовательно смешивают с цементом, отходом галогенового производства, увлажняют до оптимальной влажности, укладывают и уплотняют.

Отход галогенового производства представляет собой продукт на основе сульфат кальция — ангидрида следующего состава, мас. 7: ангидрит Са SO

75-85; кар бона т кальция 10-20; фтористый кальций 2-5; серный ангидрид остальное., Повьппение прочности и морозостойкости композиции обусловлено наличием

2 (54) КОМПОЗИЦИЯ ДЛЯ УСТРОЙСТВА ДОРОЛНОГО ОСНОВАНИЯ (57) Изобретение относится к области строительства и может быть использовано при устройстве дорожных оснований. Цель изобретения — повышение прочности и морозостойкости композиции. Композиция для устройства дорожного основания содержит 4-6 мас.Х цемента, 8-20 мас.Х отхода галогенового производства на основе сульфата кальция и остальное эоло-шлаковая смесь. Прочность композиции 4-6,5 МПа, коэффициент морозостойкости 0,75-0,95.

3 табл, в составе отхода галогенового производства соединений фтора, кальция, образующихся солей кремния, металлов.

Химически активные фтор и его соединения в смеси с соединениями кальция и образующимися кислотами являются возбудителями схватывания и твердения сульфата кальция, при этом происходит перераспределение в структуре композиции гидросульфоалюмината, а внедрение фтора и его соединений способствует расщеплению остекпованной поверхности частиц золо-шлаковой смеси. В результате образования устойчивых кристаллогидратов создаются условия для получения прочного материала с ускоренными сроками твердения.

Пример. Готовят композицию из золо-шлаковой смеси, цемента, отхо1481312 воздуха 98%; температура воздуха

2ОС С) в теченйе 28 и 90 сут, а затем испытывают на прочность при сжатии и морозостойкость.

Гранулометрический состав использованной золо-шлаковой смеси представлен в табл. 1, примеры количественного соотношения компонентов— в табл. 2, результаты испытаний образцов композиции — в табл. 3.

Как следует из табл. 3, композиция имеет высокие показатели прочности при сжатии и морозостойкости. да галогенового производства и воды.

Используют эоло-шлаковую смесь следующего химического состава, мас.%:

SiO2 55,8; Ре20, 3,0; А12 Оз 1894> сутствует; потери при прокаливании

20, 1. Водородный показатель (pH) 8,2.

Применяют отход галогенового произ-1О водства, имеющий химический состав, мас.%: CaSO< 85; Са1 3; СаСО> 10;

S03 2.

Смесь для устройства оснований готовят следующим образом, 15

В лабораторном смесителе с лопастной мешалкой перемешивают эоло-шлаковую смесь с цементом в течение 1—

2 мин, смесь увлажняют (количество воды соответствует оптимальной влаж- 2Q ности смеси), затем вводят отход галогенового производства и перемешивают 3 — 5 мин, затем укладывают и уплотняют вибротрамбовкой.

Для изучения свойств дорожной ком- 25 позиции готовят образцы — цилиндры размером 50"50 мм при уплотнении под нагрузкой 150 кгс/см в течение 3 мин.

Образцы вынимают из форм и выдержива-. ют во влажных условиях (влажность 39

Формула изобретения

Композиция для устройства дорожно»

ro основания, включающая цемент и эоло-шлаковую смесь, о т л-и ч а ющ а я с я тем, что, с целью повышения прочности и морозостойкости, она дополнительно содержит отход галогенового производства на основе сульфата кальция при следующем соотношении компонентов, мас.%:

Цемент 4-6

Отход галогенового производства 8 — 20

Золо-шлаковая смесь Остальное

Таблица 1 (:ol;еР» >р»а, О> />i 0„ :2 0,36

0,57 ° 2,28 2,24 33,56

О, 04 58,84

0,85

Та блица 2

Содержание, мас.%, в смеси

Компоненты

113111Т

Известная композиция

Цемент 5

Золо-шлаковая смесь 95

Предлагаемая композиция

4 4 6 7

5 4

12 8

83 88

Цемент

Отход галоГенового производства

Зало-шлаковая смесь

20 20 21

76 74 72

93

Рр ..>> >ар

2,5 2,5-1,6 l,h-l,O 1,(1-0,4 0,4-0,315 0,315-0,2 0>2-0,16 0,16-0,063 0,063-0,05 С0>05 !

»»> мм

1481 31?

Таблица 3

Свойс тва

Редактор О. Головач

Заказ 2643/27 Тираж 495 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Прочность при сжатии водонасыщенных образ цов, МПа, s возрасте

28 сут

90 сут

Коэффициент морозостойкости образцов после 25 циклов замораживания-оттаивания:

28 сут

90 сут

1 2 3 4 5 6 7 8

3,0 1,0 2,0 4,0 6,0 6,0 6,0 3,5

3;?122,54,0656,36538

0,63 0,4 0,7 0,95 О,S 0,75 0,3 0,8

0,62 0,5 0,8 0,95 0,35 0,75 0,75 0,85

Составитель В.Горлов

Техред М. Ходанич Корректор И. Муска
