Способ монтажа высотного сооружения подращиванием

Способ монтажа высотного сооружения подращиванием

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству ,в частности, к монтажу, может быть использовано для монтажа высотных сооружений методом подращивания и позволяет повысить надежность монтажа. Способ включает устройство фундамента 2, установку на него временных шарниров 5, на которые опирают верхнюю секцию 1 башни. Подращивание секций сооружения осуществляют последовательно при каждом наклоне верхней секции 1 с поочередным присоединением элементов подращиваемых секций со стороны, противоположной наклону, причем каждую подращиваемую секцию опирают на фундамент 2 посредством временных шариков 5, относительно которых осуществляют наклон. 11 ил.

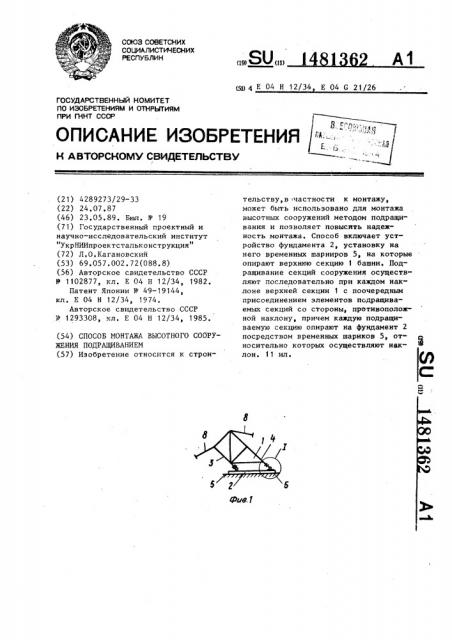

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (I1) А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4289273/29-33 (22) 24.07.87 (46) 23.05.89. Бюл. IIi 19 (71) Государственный проектный и научно-исследовательский институт

"УкрНИИпроектстальконструкция" (72) Л.О.Кагановский (53) 69.057.002.72(088.8) (56) Авторское свидетельство СССР

У 1102877, кл. E 04 H 12/34, 1982.

Патент Японии У 49-19144, кл. Е 04 Н 12/34, 1974 °

Авторское свидетельство СССР

У 1293308, кл. Е 04 Н 12/34, 1985. (54) СПОСОБ МОНТАЖА ВЫСОТНОГО СООРУЖЕНИЯ ПОДРАЩИВАНИЕИ (57) Изобретение относится к строидц 4 E 04 H 12/34 Е 04 G 21/26 тельству,в частности к монтажу, может быть использовано для монтажа высотных сооружений методом подращивания и позволяет повысить надежность монтажа. Способ включает устройство фундамента 2, установку на него временных шарниров 5, на которые опирают верхнюю секцию 1 башни. Подращивакие секций сооружения осуществляют последовательно при каждом наклоне верхней секции 1 с поочередным присоединением элементов подращиваемых секций со стороны, противоположной наклону, причем каждую подращиваемую секцию опирают на фундамент 2 посредством временных шариков 5, относительно которых осуществляют наклон. 1 ил.

Изобре1 ение относится к строительству, а именно, к способу монтажа высотных сооружений, и может быть использовано при монтаже башен и мачт, различного назначения методом подращивания.

Цель изобретения — повышение надежности монтажа, его упрощение и уменьшение монтажной оснастки.

На фиг. 1 -4 схематически изображены этапы монтажа высотного сооружения в виде решетчатой башни или ствола мачты призматической формы, на фиг. 5 — узел Е на фиг. 1; на фиг. 6 — узел II на фиг. 3; на фиг.

7-11 — этапы монтажа высотного сооружения в виде решетчатой башни пирамидальной формы.

Монтаж начинают с установки верхней геометрически неизменяемой секции 1 или части башни посредством, например, самоходного крана (не показан). Верхнюю секцию 1 устанавливают на фундамент 2 так, что она накло- 25 иена в одну сторону. Для этого элемент пояса 3 принимают из одной панели, а противоположный элемент пояса

4 — из двух панелей. Часть башни или верхнюю секцию 1 закрепляют к фундаменту 2 с помощью временных шарниров

5, к которым крепят элементы поясов на фланцах 6, при этом шарниры 5 крепят к фундаменту 2 через упоры 7, заделанные в фундамент 2 и предназначенные для восприятия горизонтальной составляющей силы от монтажной и ветровой нагрузки. К верху монтируемой части башни закрепляют разнонаправленные канаты 8, которые другими концами закрепляют к лебедкам или тракторам (Hp- показаны), которые находятся на расстоянии от башни.

Поворот смонтированной части башни или верхней секции 1 осуществляют в одной вертикальной плоскости

45 попеременно с противоположные стороны. Со стороны, противоположной наклону, канатами 8 поворачивают часть башни на определенный угол, предварительно освобождая противоположные элементы поясов 3 от шарниров 5, и фиксируют противоположными канатами

8. В образовавшееся пространство между фундаментом 2 и смонтированной

1 частью башни устанавливают новые 55 элементы поясов 9 и решетки 10 (указаны пунктиром), причем каждый из элементов поясов 9 соединяют на флан62

4 цах 6 с шарнирами 5. Затем освобождают противоположные элементы поясов

4 башни от шарниров 5 и поворачивают смонтированную часть башни в противоположную сторону, повторяя процесс монтажа до полного подъема башни (фиг. 4 и 11).

Аналогичным образом осуществляется и монтаж мачт. При этом канаты 8 могут быть использованы в дальнейшем в качестве рабочих оттяжек мачты.

Предлагаемым способом можно монтировать как решетчатые, так и сплошностенчатые конструкции высотой до

100-120 м.

Преимущества способа монтажа вытекают, главным образом, благодаря устранению необходимости в промежуточных (между монтируемым сооружением и фундаментом) шаговых устройст.". вах. На всех этапах монтажа за счет непосредственного опирания на фундамент и разнонаправленные канаты надежно обеспечивается устойчивость возводимого сооружения. Скорость монтажа увеличивается за счет меньшего количества поворотов смонтированной части и большего фронта работ после каждого поворота. Устранение шаговых устройств и устройств для обеспечения равномерности выдвижения позволяет существенно упростить монтажную оснастку. В связи с этим предлагаемое выполнение способа может быть особенно целесообразно в труднодоступных и отдаленных районах, где возникают наибольшие сложности с изготовлением и доставкой .ос" настки, при этом для привода разнонаправленных канатов могут быть использованы подручные средства, в частности трактора.

Формула и з о б р е т е н и я

Способ монтажа высотного сооружения подращиванием, включающий формирование фундамента, установку на него временных шарниров для опирания верхней секции башни и последовательный подъем ее наклонами относительно вертикальной оси с подращиванием секций сооружения, отличающийся тем, что, с целью повышения надежности монтажа, его упрощения и уменьшения монтажной оснастки, подращивание секций сооружения осуществляют последовательно при каждом наклоне верхней секции с поочередным присоединением

1481362 подращиваемых секций со стороны, противоположной наклону, причем каждую подрашиваемую секцию опирают на фундамент посредством временных шарниров, относительно которых осуществляют наклон.

1481362

Тираж 645

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101

Редактор М.Бланар

Заказ 2647/30

Составитель В.Чесноков

Техред А.Кравчук Корректор С.Черни
